Z tego tutoriala z programu 3ds Max + V-ray dowiecie się w jaki sposób można uzyskać efekt zaokrąglonych narożników bez potrzeby ingerowania w geometrię obiektu.

Jednym z elementów, które dodają wizualizacjom bardziej realistycznego charakteru są zaokrąglone krawędzie. Geometria dzięki temu lepiej pokazuje efekt światłocieniowy i wygląda bardziej naturalnie. Przyglądając się przedmiotom codziennego użytku zauważymy, że niemal każdy z nich w większym bądź mniejszym stopniu jest zaokrąglony. Efekt ten można uzyskać zaokrąglając krawędzie manualnie korzystając m.in. z funkcji Chamfer dostępnej w Edit Poly lub wykorzystując modyfikator Chamfer. Jednak przy bardziej skomplikowanych modelach proces ten może okazać się bardzo czasochłonny. W takich przypadkach z pomocą może przyjść VrayEdgesTex. Jest to mapa Vray, którą wystarczy zadać w mapie bump. Poniżej znajdziecie omówione parametry.

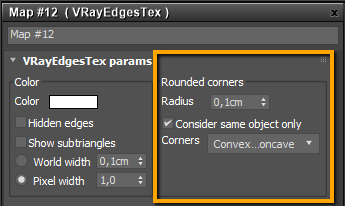

VRayEdgesTex w tym przypadku jest rozpatrywana jako mapa bump i pod uwagę jest brana prawa strona kolumny (Rounded corners).

Tutorial - 3ds Max - Vray - Jak zaokrąglić narożniki przy pomocy materiału VrayEdgesTex - 02

Radius - promień zaokrąglenia w jednostkach pliku (moc oddziaływania bump ustawiane w zakładce maps w tym przypadku nie ma wpływu)

  • Radius 0,0cm
Jak zaokrąglić narożniki przy pomocy materiału VrayEdgesTex - Tutorial 3ds Max - V-ray - 01
  • Radius 0,1cm

Jak zaokrąglić narożniki przy pomocy materiału VrayEdgesTex - Tutorial 3ds Max - V-ray - 02
  • Radius 0,25cm

Jak zaokrąglić narożniki przy pomocy materiału VrayEdgesTex - Tutorial 3ds Max - V-ray - 03


Consider same object only - gdy opcja ta jest odznaczona, to efekt zaokrąglenia nie jest widoczny między różnymi oddzielnymi obiektami. W przykładzie poniżej można zauważyć to w miejscach styku złotych elementów z szarymi.


Jak zaokrąglić narożniki przy pomocy materiału VrayEdgesTex - Tutorial 3ds Max - V-ray - 04

Corners:
Convex & concave
- zaokrąglane są krawędzie wklęsłe i wypukłe (przykład jak powyżej)
Convex only - zaokrąglane są krawędzie wypukłe
Concave only - zaokrąglane są krawędzie wklęsłe tak jak na przykładzie poniżej.

Jak zaokrąglić narożniki przy pomocy materiału VrayEdgesTex - Tutorial 3ds Max - V-ray - 05

Na koniec możemy porównać sobie dwa przypadki. Po renderze po lewej zaokrąglenia powstały tylko z wykorzystaniem VradyEdgesTex, a po prawej zaokrąglenia zostały dodane w geometrii. Jak widać różnica nie jest bardzo widoczna, a efekt jest zdecydowanie naturalniejszy niż gdyby nie zostały dodane żadne zaokrąglenia.

Jak zaokrąglić narożniki przy pomocy materiału VrayEdgesTex - Tutorial 3ds Max - V-ray - 06

Już wkrótce na blogu inne wykorzystanie mapy VrayEdgesTex :). Jeśli macie jakieś inne propozycje na poradniki i tutoriale z programu 3ds Max, to dajcie znać w komentarzach.

Zachęcamy również do zapoznania się z naszą ofertą kursów online z 3ds Maxa.

Pozdrawiamy!
