Zestawienie
to jeden z wielu widoków jaki możemy utworzyć w programie Revit, który podczas pracy nad projektem wykonywany jest kilkanaście albo kilkadziesiąt razy. I  pewnie w tym momencie zastanawiasz się dlaczego.

Dlatego, że wykonujemy je w zasadzie na każdym etapie pracy z projektem, bez względu czy jest to projekt koncepcyjny czy budowlany. Przeważnie są to zestawienia poglądowe tzw. „robocze” pokazujące na przykład jakie są powierzchnie projektowanych pomieszczeń i na jakich kondygnacjach się one znajdują.

A dodatkowo pozwala nam:

  • Grupować dane pomieszczenia podając ich ogólną wartość;
  • Zliczyć ilość pomieszczeń na wybranej / wybranych kondygnacjach;
  • Sortować pomieszczenia pod względem ich wielkości, wykończenia posadzki,  itp.

Ważne !
Przykładów konfiguracji takiego zestawienia można by mnożyć. Natomiast, to o czym powinniśmy pamiętać to to, że zestawienie zależy od parametrów wartości wprowadzonych do projektu, czyli zestawienie poda nam tyle danych ile zmiennych/wartości podamy we właściwościach parametrów.

Przygotowanie modelu - czyli o czym należy pamiętać

  1.  We właściwościach elementów trójwymiarowych takich jak ściany, stropy należy określić materiały wykończenia;
  2. Przygotować odpowiednio etykietę pomieszczenia.

Przygotowanie zestawień w Revicie

Sposób nr 1
W przeglądarce projektu wybieramy widok zestawienia, klikamy prawym przyciskiem myszy i wybieramy Zestawienia / ilości.


Revit – Jak zrobić zestawienie pomieszczeń? Poradnik, tutorial - 01

Sposób nr 2

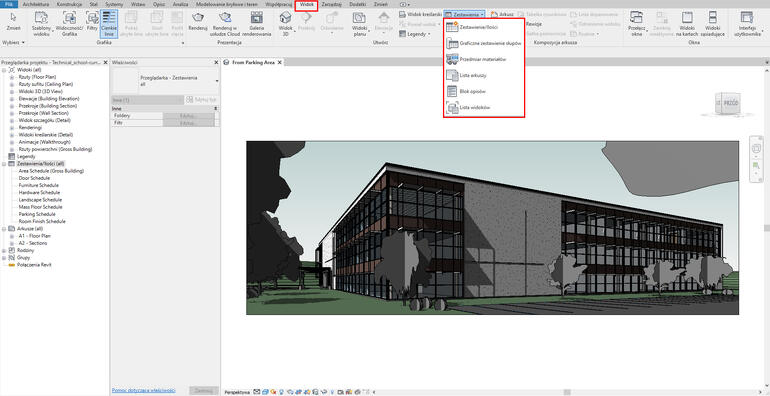

Na pasku zakładek wybieramy Widok -> Zestawienia -> Zestawienia / Ilości.


Revit – Jak zrobić zestawienie pomieszczeń? Poradnik, tutorial - 02

Tworzenie zestawienia w Revicie

  1. Widok -> Zestawienia -> Zestawienia / Ilości
  2. Kategoria: Pomieszczenia -> Ok

    Revit – Jak zrobić zestawienie pomieszczeń? Poradnik, tutorial - 03

  3. Pole: numer, nazwa, wykończenie posadzki oraz powierzchnię

    Revit – Jak zrobić zestawienie pomieszczeń? Poradnik, tutorial - 04

  4.  Zatwierdzamy klikając na przycisk OK.

    Revit – Jak zrobić zestawienie pomieszczeń? Poradnik, tutorial - 05

Revit - Modyfikacja zestawień

Zmiana składowych zestawienia, możliwa jest za pomocą modyfikacji właściwości wyświetlania danych za pomocą zakładek:

  • Pola, czyli co ma zostać uwzględnione w zestawieniu;
  • Filtrowanie danych;
  • Sortowanie i grupowanie danych;
  • Formatowanie zestawienia;
  • Wygląd zestawienia.

Wszelkiego rodzaju zmiany możemy wprowadzać w oknie właściwości w kategorii Inne.

Revit - Filtrowanie zestawień

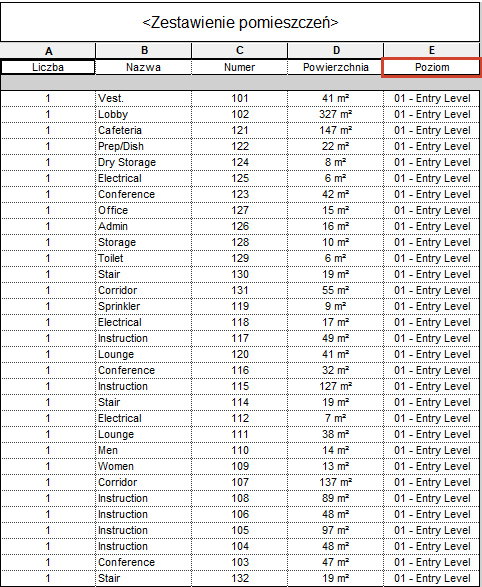

Dodatkowo zestawienie może nam posłużyć, jako narzędzie filtrowania w momencie, kiedy chcemy wyświetlać tylko część danych, np. wyświetlić pomieszczenia znajdujące się na jednej z kondygnacji – przyjmijmy kondygnację „01 – Entry level”. Najłatwiej to zrobić z pozycji okna właściwości -> zakładka Inne;

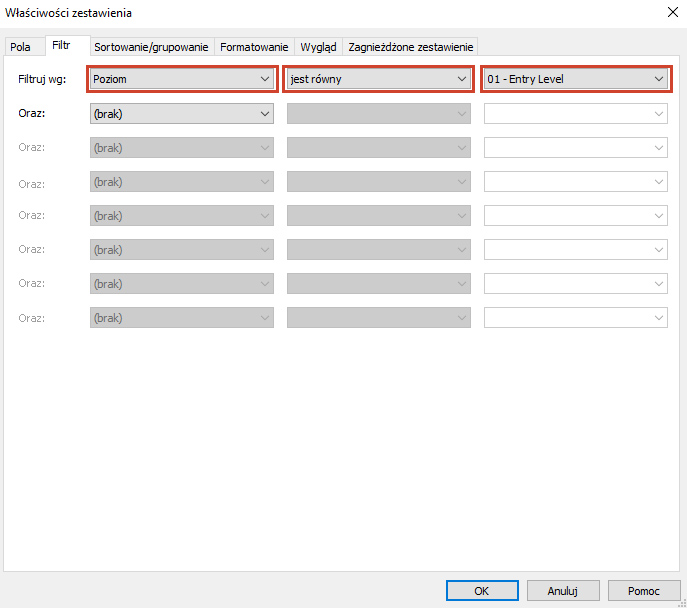

  1. Filtrowanie -> wybieramy poziom -> jest równy -> 01 – Entry level *



  2. Zatwierdzamy klikając na przycisk OK.


Uwaga!

Parametry, które określasz przy definiowaniu filtrowania zależne są od nazewnictwa, jakie stosujesz w projekcie.

 W celu przygotowania artykułu został użyty przykładowy plik programu Revit Technical_school-current_m domyślnie instalowany wraz z programem.

Jeśli chcesz lepiej poznać ten program to sprawdź nasz - Kurs online - Revit od podstaw.

Jeśli chcesz dowiedzieć się jak dodać pomieszczenie lub je usunąć, zachęcam do zapoznania się z naszymi artykułami:

Pozdrawiamy serdecznie :)
