Czym jest HVAC i jak projektuje się instalacje HVAC w Revit?

Data publikacji: 27-06-2025  |  Data aktualizacji: 27-06-2025  | Autor: Mateusz Ciećwierz

Jeśli działasz w branży architektonicznej, inżynierskiej lub budowlanej, z pewnością spotkałeś się z pojęciem HVAC. Choć na pierwszy rzut oka może wydawać się skomplikowane, odnosi się do instalacji, które odpowiadają za nasz codzienny komfort – mowa o systemach ogrzewania, wentylacji i klimatyzacji. Coraz częściej te instalacje projektujemy w technologii BIM, a konkretnie w programie Revit. Jak to wygląda w praktyce? Już wyjaśniamy.

HVAC – co to dokładnie znaczy?

HVAC to skrót od angielskich słów Heating, Ventilation and Air Conditioning. Mówimy więc o systemach, które mają zapewnić odpowiednią temperaturę i jakość powietrza we wnętrzach – zarówno w budynkach mieszkalnych, jak i biurowcach, halach produkcyjnych czy szpitalach.

W skład takich instalacji wchodzą między innymi systemy ogrzewania (jak kotłownie, grzejniki czy pompy ciepła), wentylacji (np. wentylacja mechaniczna z odzyskiem ciepła) i klimatyzacji (czyli chłodzenia powietrza i kontroli wilgotności). Współczesne budynki nie mogą się bez nich obejść – komfort użytkownika i efektywność energetyczna są dziś równie ważne, jak estetyka projektu.

SPRAWDŹ KURS REVIT HVAC DLA PROJEKTANTÓW

Dlaczego warto znać HVAC w kontekście Revit?

W erze BIM coraz więcej inwestycji wymaga modelowania instalacji w środowisku cyfrowym. Program Revit, a szczególnie jego moduł MEP, pozwala projektować HVAC w sposób zintegrowany z architekturą i konstrukcją. Dzięki temu możemy unikać kolizji, poprawnie koordynować pracę międzybranżową i mieć pełną kontrolę nad parametrami technicznymi.

To ogromna zmiana względem tradycyjnych rysunków CAD. W Revicie modelujemy w trójwymiarze, a każda zmiana jednego elementu wpływa automatycznie na cały model. Dodatkowo możemy analizować przepływy powietrza, spadki ciśnienia, długości kanałów czy zestawienia materiałów. Wszystko to przekłada się na dokładność projektu i oszczędność czasu na budowie.

Jak wygląda projektowanie HVAC w Revit?

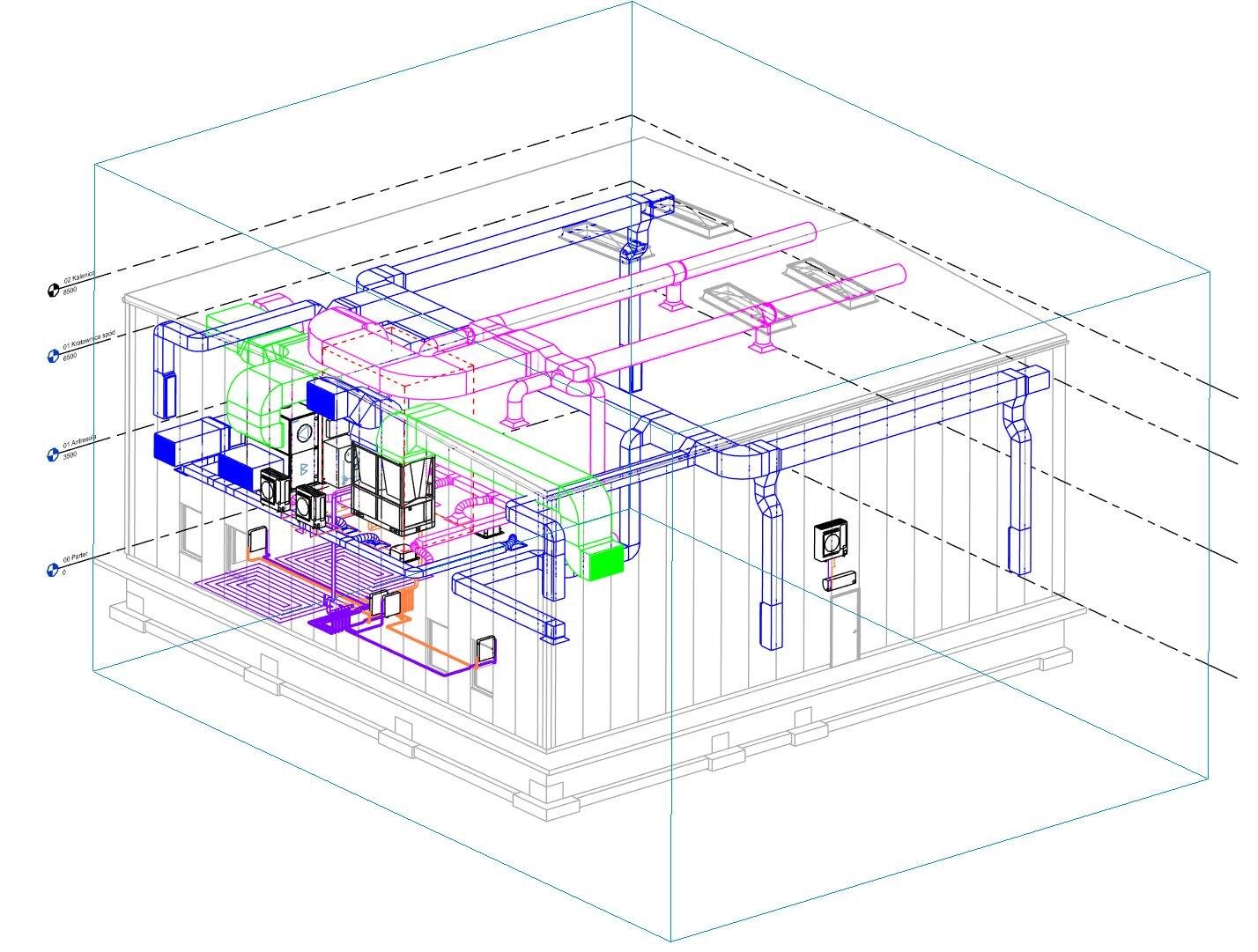

W Revicie tworzymy sieć kanałów i rur, umieszczamy centrale wentylacyjne, klimatyzatory, kratki nawiewne i wywiewne, a następnie łączymy je w systemy. Ustawiamy trasy instalacji, wprowadzamy spadki i wysokości, dobieramy odpowiednie średnice i rodzaje kanałów. Program umożliwia też weryfikację poprawności połączeń oraz generowanie zestawień i rysunków technicznych.

To, co na papierze potrafiło zajmować godziny pracy i łatwo prowadziło do błędów, tutaj dzieje się dynamicznie i z dużą precyzją. Oczywiście wymaga to odpowiednich umiejętności, ale dobrą wiadomością jest to, że można się ich nauczyć krok po kroku.

Jak nauczyć się projektować HVAC w Revit?

Z doświadczenia wiemy, że najlepiej uczyć się na praktycznych przykładach. Dlatego na platformie CG Wisdom stworzyliśmy dwa kursy, które prowadzą od zupełnych podstaw do zaawansowanych zagadnień.

Pierwszy z nich to Kurs Revit MEP – modelowanie instalacji od podstaw. Jeśli dopiero zaczynasz przygodę z Revitem lub nigdy nie pracowałeś z instalacjami, to idealny wybór. Nauczysz się interfejsu, sposobu modelowania, zasad łączenia elementów i tworzenia prostych instalacji HVAC oraz sanitarnych.

Kolejny krok to Kurs Revit HVAC – projektowanie i koordynacja instalacji HVAC w praktyce. Ten kurs przeznaczony jest dla osób, które znają już podstawy i chcą wejść głębiej – nauczyć się koordynacji międzybranżowej, wykrywania kolizji, optymalizacji tras oraz tworzenia pełnej dokumentacji projektowej.

Współpraca międzybranżowa w BIM – ogromna przewaga

Jednym z największych atutów pracy w Revit jest możliwość płynnej współpracy z innymi branżystami. Architekt, konstruktor i projektant instalacji mogą działać równolegle na tym samym modelu. Dzięki temu błyskawicznie wykrywamy problemy i reagujemy, zanim pojawią się na budowie.

Kiedy projektujemy HVAC w Revicie, mamy pełen podgląd na to, co robią inni. Możemy dostosować trasę kanału do układu belek, uwzględnić sufity podwieszane, zareagować na zmianę lokalizacji pomieszczenia technicznego. To wszystko realnie przekłada się na lepszą jakość projektu i mniejsze ryzyko kosztownych przeróbek.

Funkcje Revit HVAC – co daje nam to narzędzie?

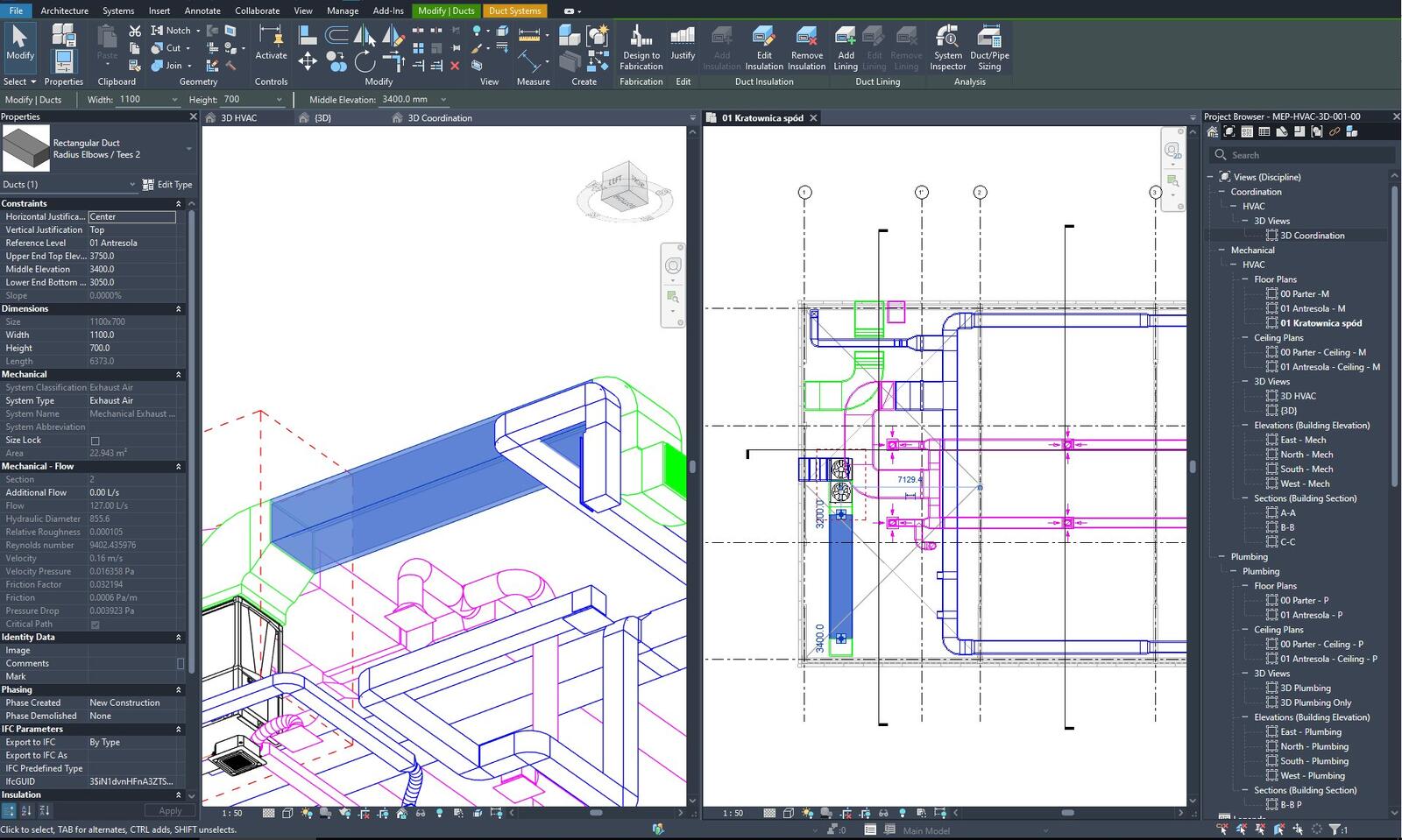

Revit umożliwia modelowanie instalacji w sposób parametryczny. Każdy element – kanał, rura, urządzenie – posiada zestaw właściwości, które można odczytać, edytować i kontrolować. Dzięki temu model nie jest tylko wizualizacją, ale bazą danych technicznych.

Możemy sprawdzić długość kanałów, ich powierzchnię, objętość powietrza przepływającego przez system, zapotrzebowanie na moc grzewczą i chłodniczą. Możemy tworzyć schematy połączeń, weryfikować poprawność projektów i automatycznie generować zestawienia materiałów czy arkusze rysunkowe.

Dla kogo nauka HVAC w Revit będzie szczególnie przydatna?

Zarówno projektanci instalacji sanitarnych i mechanicznych, jak i architekci, inżynierowie budowlani, koordynatorzy BIM czy studenci kierunków technicznych skorzystają na znajomości Revit HVAC. To nie tylko praktyczna umiejętność, ale coraz częściej wymóg przy pracy nad większymi inwestycjami.

Podsumowanie: nowoczesne podejście do instalacji HVAC

Systemy HVAC to nieodłączny element współczesnych budynków. Ich projektowanie w Revicie pozwala łączyć precyzję, efektywność i koordynację. Dla wielu biur projektowych i firm wykonawczych to już standard, a nie ciekawostka.

Jeśli chcesz nauczyć się, jak pracować z HVAC w Revit, zapraszamy do naszych kursów z programu Revit. Są praktyczne, zrozumiałe i prowadzą przez cały proces krok po kroku – od podstaw do profesjonalnych projektów.
