Zestawienie okien
robimy analogicznie do zestawienia materiałów czy pomieszczeń, które omawialiśmy w poprzednich artykułach.

Jeśli chciałbyś się z nimi zapoznać to znajdziesz je klikając w linki poniżej:

W programie Revit istnieją dwa sposoby wywoływania narzędzia - Zestawienia.

Revit - Narzędzie - Zestawienia - Sposób pierwszy

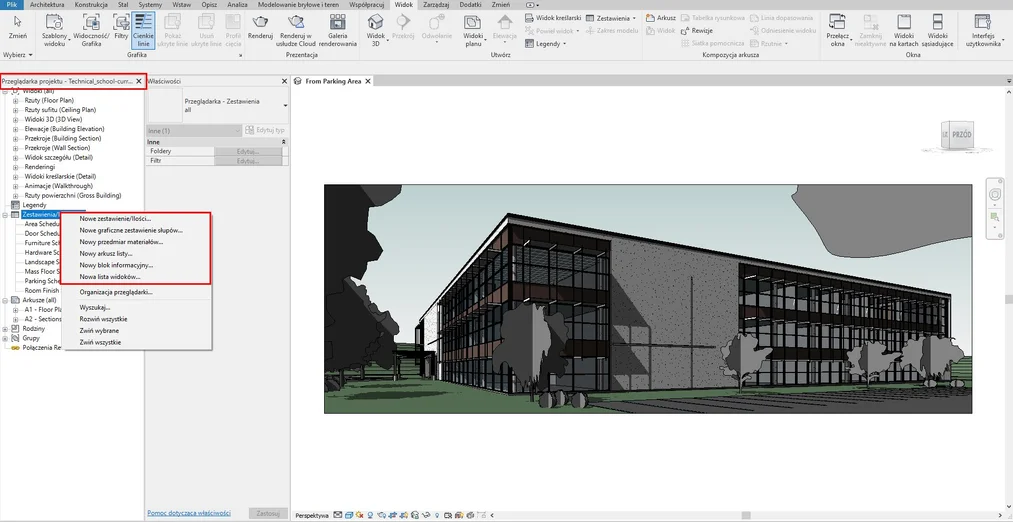

Pierwszy sposób – przechodzimy do przeglądarki projektu -> kategoria zestawienia -> klikamy prawym przyciskiem myszy -> wybieramy typ zestawienia, który chcemy utworzyć, np. zestawienia / ilości.

Revit - Jak zrobić zestawienie okien? Poradnik, tutorial - 01

Revit - Narzędzie Zestawienia - Sposób drugi

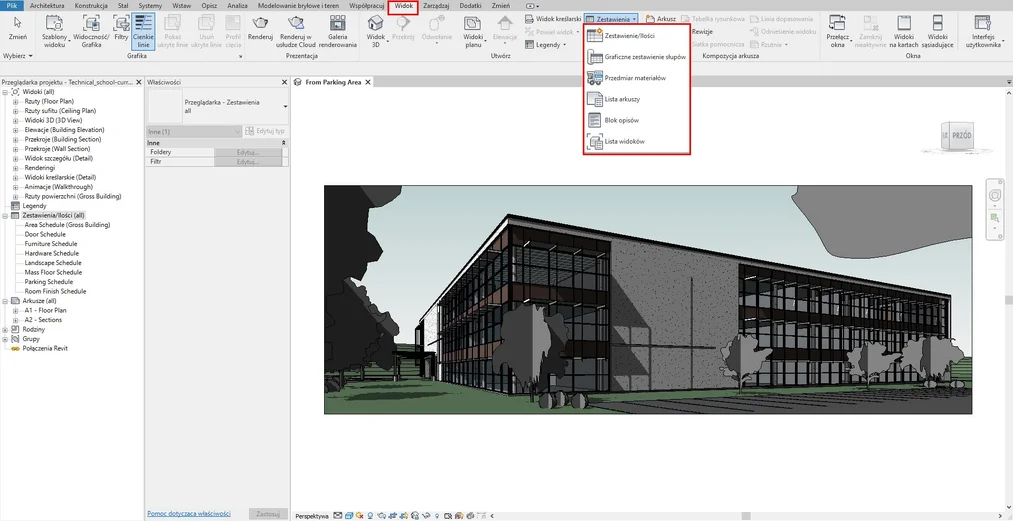

Drugim sposobem jest kliknięcie lewym przyciskiem myszy na zakładkę widok, znajdującej się na pasku narzędzi -> zestawienia -> zestawienie /ilości
Pojawia nam się okno, w którym możemy wybrać kategorię określającą jakiego typu zestawienie chcemy stworzyć.

Revit - Jak zrobić zestawienie okien? Poradnik, tutorial - 02

Revit - Tworzenie zestawienia

Kolejnym krokiem jest wybranie pól zestawienia z listy.

Żeby to zrobić w okienku kategoria wybieramy: okna i automatycznie pojawia nam się nazwa: zestawienie okien.

Revit - Jak zrobić zestawienie okien? Poradnik, tutorial - 03

Następnie: wybieramy pola, jakie chcemy umieścić w zestawieniu, np.:

  • Poziom, czyli kondygnacja na którym znajduje się okno;
  • Szerokość (czyli szerokość netto);
  • Szerokość brutto;
  • Wysokość (czyli wysokość netto);
  • Wysokość (brutto);
  • Wysokość parapetu;
  • Producent*

    Revit - Jak zrobić zestawienie okien? Poradnik, tutorial - 04

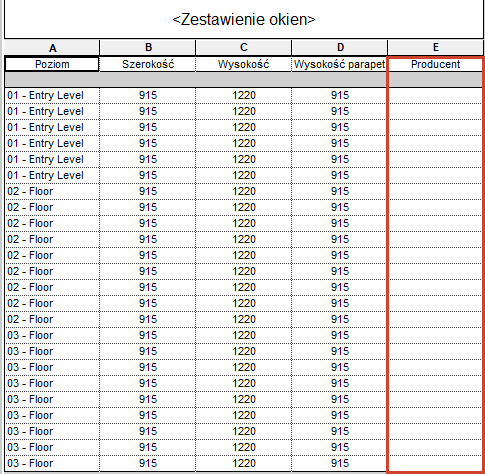

    *jeśli dany parametr nie został wprowadzony, a uwzględnimy go w zestawieniu, to kolumna odpowiadająca za ten parametr będzie pusta.

    Revit - Jak zrobić zestawienie okien? Poradnik, tutorial - 05

    Revit - Formatowanie zestawienia

    • Zakładka pola – określa składowe zestawienia;
    • Zakładka filtr – pomaga wyświetlić dane zawierające konkretny parametr;
    • Zakładka sortowanie i grupowanie - określa kolejność, w której będą ułożone dane zestawienia, czyli np. dane wielkości mogą być ułożone rosnąco bądź malejąco;
    • Zakładka formatowanie – określa sposób wyświetlania danych w kolumnach, np. jeśli w zestawieniu okien, które tworzymy dana kolumna jest pusta, ponieważ dany parametr nie został wprowadzony, wtedy za pomocą okna formatowanie możemy ukryć taką kolumnę;
    • Zakładka wygląd – określamy parametry graficzne tabeli zestawienia, np. grubość linii siatki.

    Revit - Modyfikacja zestawień

    Wszystkie wykonane w projekcie zestawienia i przedmiary znajdują się w przeglądarce projektu pod nazwą kategorii zestawienia. W każdej chwili istnieje możliwość modyfikacji utworzonych zestawień. Wszelkiego rodzaju zmiany możemy wprowadzać w oknie właściwości, w kategorii inne - tam znajdują się wszystkie właściwości wyświetlania danych zestawienia.


    W skrócie:

    Aby otworzyć zestawienie okien należy:

    1. Kliknij kolejno Widok -> Zestawienia -> Zestawienia/ ilości;
    2. Wybranie pól zestawienia
    3. Edycja zestawiania

    Mam nadzieję, że ten poradnik okazał się dla was przydatny :)

    W celu przygotowania artykułu został użyty przykładowy plik programu Revit Technical_school-current_m domyślnie instalowany wraz z programem.

    Jeśli chcesz poznać bardziej zaawansowane funkcje tego programu to sprawdź nasz Kurs - Revit 2019 - Wykonanie projektu budowlanego domu jednorodzinnego

    Pozdrawiamy serdecznie :)
