Revit – Jak zrobić zestawienie materiałów? – poradnik, tutorial

Revit – Jak zrobić zestawienie materiałów? – poradnik, tutorial


Z tego poradnika dowiecie się jak wykonać zestawienie materiałów w programie Revit. Najczęściej wykonujemy na etapie sporządzania dokumentacji projektowej projektu budowlanego lub wykonawczego.

Najogólniej mówiąc zawiera  ono liczbę materiałów, czy elementów budowlanych, a także jaka jest ich objętość czy powierzchnia. Zestawienia mogą posłużyć nam do zrobienia przedmiaru określając rodzaj i ilość danego materiału sporządzonego na podstawie dokumentacji technicznej, a  dalej  kosztorysu, obliczając również cenę.

W programie Revit zestawienie jest jednym z widoków, jakie możemy utworzyć. Istnieją dwie możliwości utworzenia tego typu widoku

Revit - Tworzenie widoków zestawień - Sposób nr 1

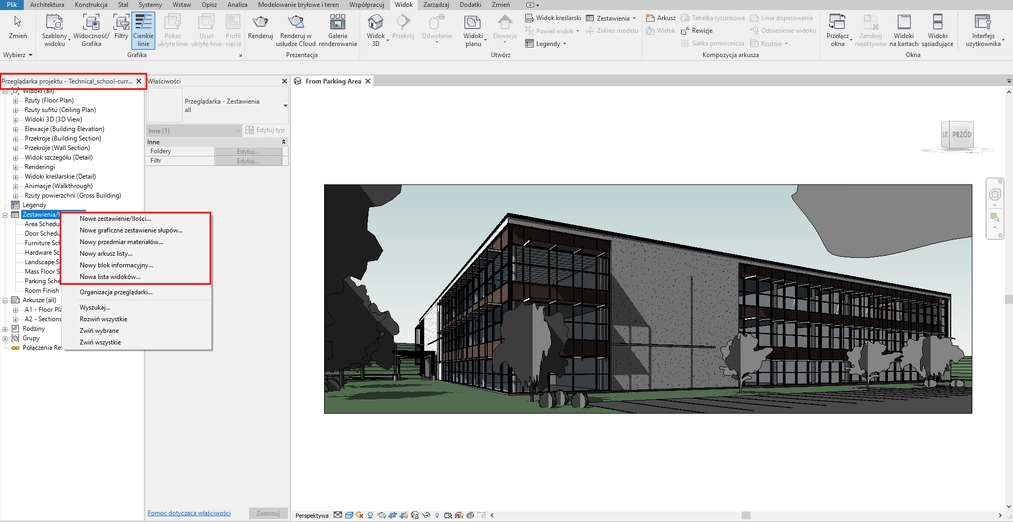

  1. Przechodzimy do przeglądarki projektu
  2. Wybieramy widok Zestawienia, na który klikamy prawym przyciskiem myszy
  3. Wybieramy Typ zestawienia, który chcemy utworzyć.

Revit – Jak zrobić zestawienie materiałów? – poradnik, tutorial - 01

Revit - Tworzenie widoku zestawień - Sposób nr 2

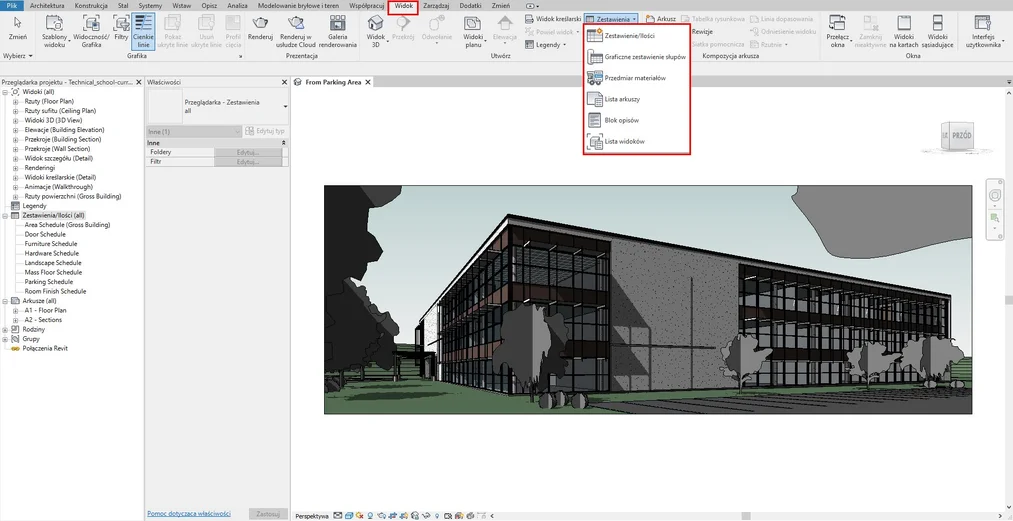

  1. Na pasku zakładek wybieramy Widok -> Zestawienia
  2. Pojawia nam się okno, w którym możemy wybrać kategorię określającą, jakie zestawienie chcemy utworzyć, wybieramy Przedmiar materiałów.

Revit – Jak zrobić zestawienie materiałów? – poradnik, tutorial - 02

Revit - Tworzenie zestawienia materiałów

Kolejnym krokiem jest wybranie Kategorii komponentów, według których będziemy tworzyć zestawienie

Revit – Jak zrobić zestawienie materiałów? – poradnik, tutorial - 03

oraz określenie właściwości wyświetlania danych za pomocą zakładek:

  • Pola, czyli co ma zostać uwzględnione w zestawieniu;
  • Filtrowanie danych;
  • Sortowanie i grupowanie danych;
  • Formatowanie zestawienia;
  • Wygląd zestawienia.

Revit – Jak zrobić zestawienie materiałów? – poradnik, tutorial - 04

Revit - Tworzenie zestawienia materiałów - Zliczanie objętości

  1. Widok -> Zestawienia -> Przedmiar materiałów
  2. Kategoria: wiele kategorii > ok;

    Revit – Jak zrobić zestawienie materiałów? – poradnik, tutorial - 05

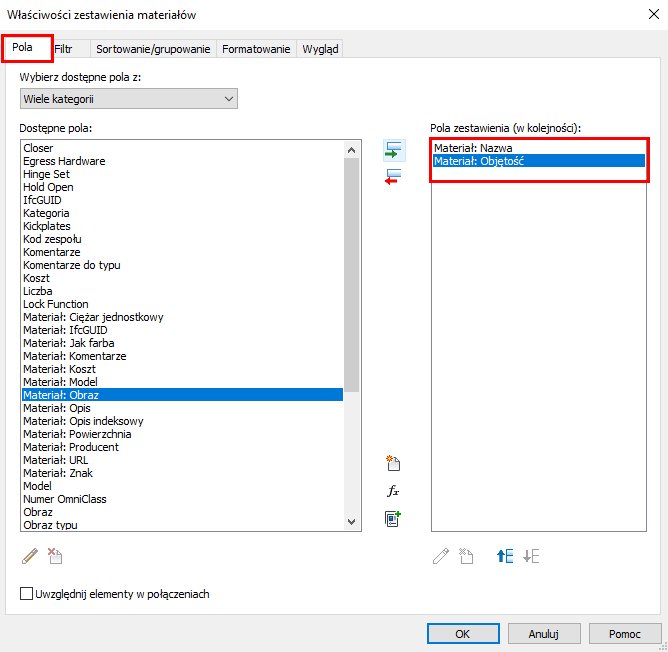

  3. Pole: materiał: nazwa oraz materiał: objętość;

    Revit – Jak zrobić zestawienie materiałów? – poradnik, tutorial - 06

  4. Filtrowanie: względem materiał: nazwa, zaznaczamy również nie jest równy > Wood flooring, ponieważ nie chcemy brać tej warstwy pod uwagę w naszym zestawieniu;

    Revit – Jak zrobić zestawienie materiałów? – poradnik, tutorial - 07

  5. Sortowanie i grupowanie: wybieramymateriał: nazwa i odznaczamy opcję wyświetl każde wystąpienie elementu, po to żeby program zliczył te elementy zamiast wyświetlania każdego występującego elementu;

    Revit – Jak zrobić zestawienie materiałów? – poradnik, tutorial - 08

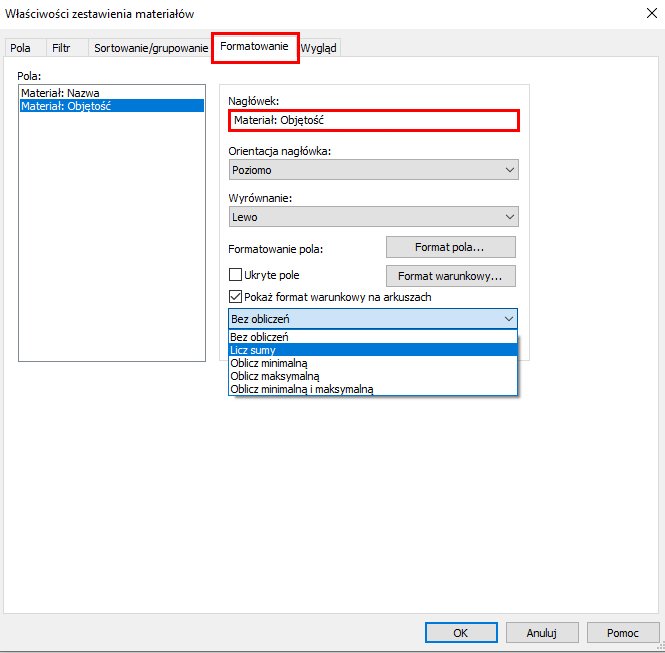

  6. Formatowanie materiał: objętość i zaznaczamy licz sumy, czyli w tym momencie objętość zostanie zaliczona;

    Revit – Jak zrobić zestawienie materiałów? – poradnik, tutorial - 09

  7. Zatwierdzamy klikając na przycisk OK.

Revit – Jak zrobić zestawienie materiałów? – poradnik, tutorial - 10

Revit - Przykład - Zliczanie powierzchni

  1. WIDOK > ZESTAWIENIA > PRZEDMIAR MATERIAŁÓW
  2. Kategoria: stropy > ok
  3. Pole: materiał: nazwa oraz materiał: powierzchnia;
  4. Filtrowanie: względem materiał: nazwa, zaznaczamy również nie jest równy > Wood flooring, Carpet, Metal - sunscreen;
  5. Sortowanie i grupowanie: sortuj wg materiał: nazwa i odznaczamy opcję wyświetl każde wystąpienie elementu;
  6. Formatowanie zaznaczam nagłówek materiał: powierzchnia i zaznaczamy licz sumy;.
  7. Zatwierdzamy klikając na przycisk OK.

Revit – Jak zrobić zestawienie materiałów? – poradnik, tutorial - 11

Revit - Modyfikacja zestawień

Wszystkie wykonane w projekcie zestawienia i przedmiary znajdują się w Przeglądarce projektu pod nazwą kategorii Zestawienia. W każdej chwili istnieje możliwość modyfikacji utworzonych zestawień. Wszelkiego rodzaju zmiany możemy wprowadzać w  oknie WŁAŚCIWOŚCI, w kategorii INNE.Tam znajdują się wszystkie właściwości wyświetlania danych zestawienia.


Revit – Jak zrobić zestawienie materiałów? – poradnik, tutorial - 12

W celu przygotowania artykułu został użyty przykładowy plik programu Revit Technical_school-current_m domyślnie instalowany wraz z programem.

Jeśli chcesz poznać lepiej poznać ten program to sprawdź nasz - Kurs online - Revit 2018 od podstaw

Pozdrawiamy serdecznie :)
