Revit - Tworzenie etykiet - Poradnik, tutorial

Jeśli chcesz się dowiedzieć czym są etykiety to sprawdź nasz poprzedni artykuł Revit - Czym są etykiety? Poradnik, tutorial. W tym poradniku natomiast omówimy sobie przygotowanie własnych etykiet.

Tworzenie własnej etykiety zostanie omówione na przykładzie etykiety pomieszczenia uwzględniającej jego numer, nazwę, powierzchnię i wykończenia posadzki. Jej tworzenie zaczynamy wybierając tworzenie nowej rodziny. W bazie szablonów wybieramy Annotations i kategorię elementów jaką chcemy opisywać. W tym przypadku jest to Room Tag.rft. Na liście nie ma wszystkich dostępnych kategorii. Jeśli tworzymy etykietę dla kategorii spoza dostępnych szablonów można wybrać najbardziej zbliżoną kategorię, a następnie zmienić ją w edycji rodziny. W widoku tworzenia etykiety widoczne są dwie płaszczyzny odniesienia (Reference Plane). Ich przecięcie oznacza środek rodziny opisu.

Tworzenie etykiety rozpocznę od umieszczenia w ekranie danych, które chcę uwzględnić. Będą one sczytywały dane z danego elementu w projekcie. W zakładce Create wybieram Label i klikam w dowolne miejsce ekranu. Pojawi się tabela edycji etykiety:

Revit - Tworzenie etykiet - Poradnik, tutorial - 06

Pierwsza etykieta będzie dotyczyła numeru pomieszczenia, więc znajdujemy po lewej stronie pozycję numer i przenosimy ją strzałką na prawo. Warto przyjrzeć się wartości przykładowej (Sample Value). Powinna ona odpowiadać systemowi zapisu wartości. W moim przypadku będzie to jednocyfrowy numer piętra (kropka) dwucyfrowy numer pomieszczenia, więc wartość przykładową zapiszę jako 0.00. Dzięki temu łatwiej będzie oszacować szerokość pola jaka będzie potrzebna.

Revit - Tworzenie etykiet - Poradnik, tutorial - 07

Pod wartością numeru chciałabym aby znajdowała się powierzchnia, więc przenoszę wartość Area, a Sample Value wpisuję 00.0

Revit - Tworzenie etykiet - Poradnik, tutorial - 08

Wybierając „OK” zobaczymy etykietę jak poniżej

Revit - Tworzenie etykiet - Poradnik, tutorial - 09

Chcielibyśmy, aby dane znalazły się w oddzielnych wierszach, więc musimy edytować etykietę. Należy ją wybrać i z górnego paska kliknąć Edit Label

Revit - Tworzenie etykiet - Poradnik, tutorial - 10

W pierwszym wierszu po prawej stronie tabeli znajduje się pozycja Break. Należy ją zaznaczyć i kliknąć OK

Revit - Tworzenie etykiet - Poradnik, tutorial - 11

Teraz dane znajdują się w oddzielnych wierszach. Zajmijmy się edycją ich wyglądu. Zmieńmy wielkość cyfr na 2mm. W tym celu zaznaczam etykietę, w jej właściwościach wybieram Edit Type, duplikuję go i tworzę nowy typ o wielkości 2mm. Dodatkowo w opcjach tekstu zaznaczam Background jako Transparent.

Revit - Tworzenie etykiet - Poradnik, tutorial - 12

Następnie wybieram wyrównanie tekstu jako Horizontal Align: Right i Vertical Align: Middle. Dzięki temu przy umieszczeniu danych jak poniżej, pole tekstu będzie się rozszerzało w lewą stronę.

Revit - Tworzenie etykiet - Poradnik, tutorial - 13

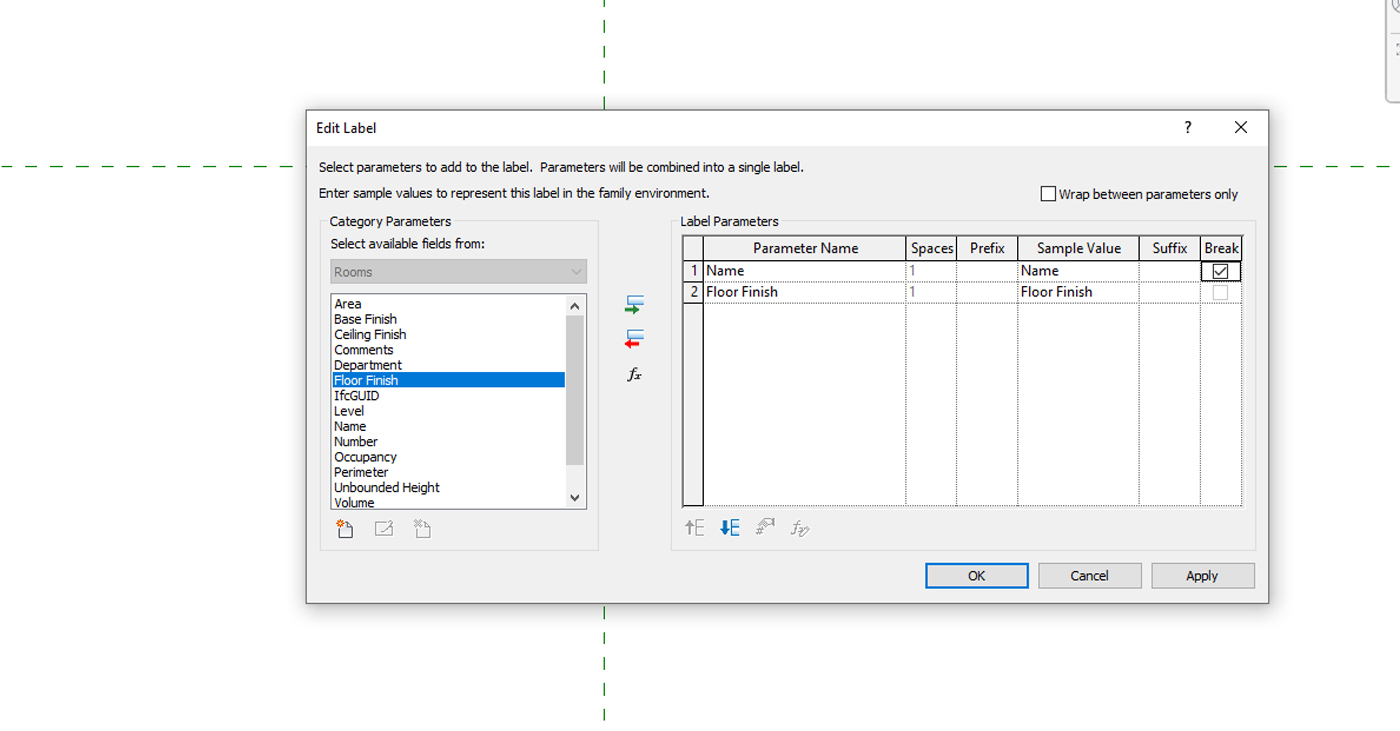

Analogiczny zabieg robimy tworząc nową etykietę dla nazwy pomieszczenia i wykończenia posadzki.

Revit - Tworzenie etykiet - Poradnik, tutorial - 14

Zmieniamy styl etykiety i jego wyrównanie w Horizontal Align na Left i Vertical Align: Top

Revit - Tworzenie etykiet - Poradnik, tutorial - 15

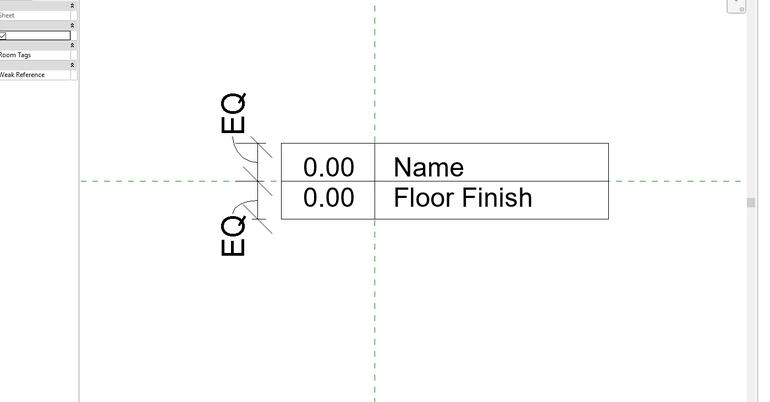

Kolejnym krokiem jest stworzenie linii. W tym celu z zakładki Create wybieramy Line (skrót: LI) i rysujemy prostokąt. Dodając wymiar i zaznaczając EQ nadaję równe odległości względem środka. Następnie dodaję linię poziomą i pionową, otrzymując efekt jak poniżej

Revit - Tworzenie etykiet - Poradnik, tutorial - 16

Następnie zapisuję rodzinę i wczytuję ją do projektu. W pliku mam przygotowane trzy pomieszczenia z określonymi danymi co do numeru, nazwy i wykończenia podłogi.

Revit - Tworzenie etykiet - Poradnik, tutorial - 17

W zakładce Annotate wybieram Tag All, wybieram kategorię jaka ma być opisana oraz rodzaj etykiety. Następnie wybieram OK. Tym sposobem zostały opisane wszystkie pomieszczenia. Revit wykrywa czy dany element został opisany, więc sprawdzi się to przy opisywaniu także ścian oraz innych.

Revit - Tworzenie etykiet - Poradnik, tutorial - 18

Pojawiła się także informacja o jednostce ponieważ parametr ten jest zgodny z ustawieniami jednostek projektu.

Revit - Tworzenie etykiet - Poradnik, tutorial - 19

Jeśli chcesz użyć etykiety omawianej w tutorialu można ją ściągnąć spod tego linku :)

Na koniec mam jeszcze kilka podpowiedzi:

Etykietę tą można było zrobić także 4 oddzielnymi etykietami (nie stosując Break)
Jeśli chcesz wczytać etykietę w rodzinie np. drzwi musi to być Generic Annotation
Etykiety mają zastosowanie także do opisywania materiałów

Jeśli jesteś zainteresowany jak tworzyć etykiety drzwi, ścian, okien, materiałów i ogólnie lepiej poznać ten program to sprawdź nasz kurs zaawansowany - Revit 2019 - Wykonanie projektu budowlanego domu jednorodzinnego.

Pozdrawiam :)
