Revit - Jaka jest różnica pomiędzy Project North a True North? - Tutorial, poradnik


Pracując przy projektach zazwyczaj orientujemy rysunki tak, aby łatwiej nam się je rysowało i czytało, czyli tak aby większość ścian była ustawiona równolegle do krawędzi arkusza. Nie są to też zazwyczaj rysunki zorientowane względem północy, wiec na rysunkach wstawiamy strzałkę pokazująca odpowiedni kierunek. Jest to jednak dość problematyczne, kiedy na przykład często zmieniamy orientację rzutów.

Revit wychodzi nam naprzeciw i pozwala zdefiniować osobno Project North oraz True North dla projektu.

Project North – jest to określenie „góry” projektu, czyli tego jak będziemy widzieć rysunek. Na początku jest on tożsamy z True North, jednak można to w każdej chwili zmienić.

True North – jest to kierunek „prawdziwiej” północy, który ustalamy umiejscawiając budynek w  określonym położeniu w otoczeniu.

Revit - Jak zmienić orientację widoku z  Project North na True North

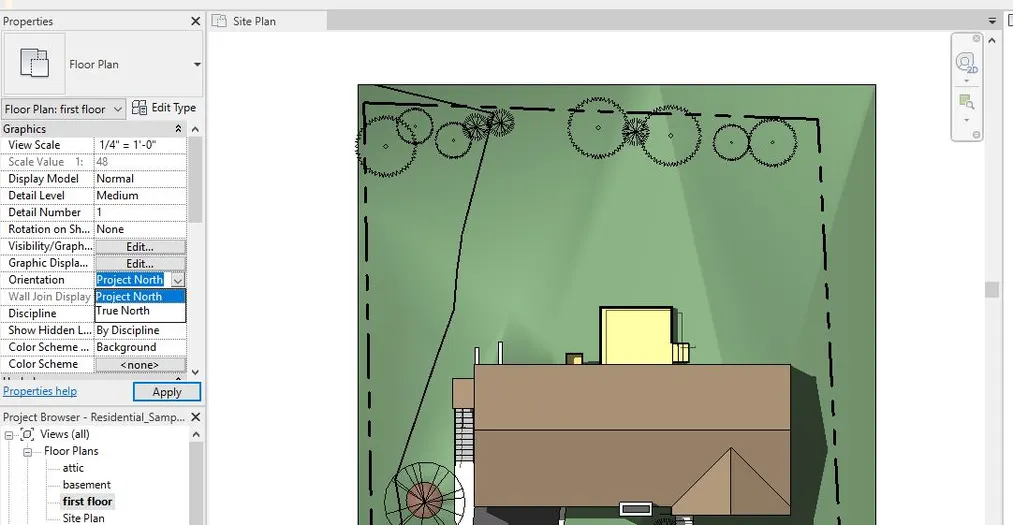

Jeżeli chcemy zmienić orientację widoku z Project Noth, która ustawiona jest domyślnie, na True North, musimy w  oknie właściwości (Properties) wybrać odpowiednią opcję w pozycji Orientation. Na początku przy zmianie tej opcji nic się nie powinno zmienić, gdyż oba kierunki są domyślnie tożsame.

Jaka jest różnica pomiędzy Project North a True North Tutorial poradnik 01

Revit - Jak zmienić kierunek północy (True North)

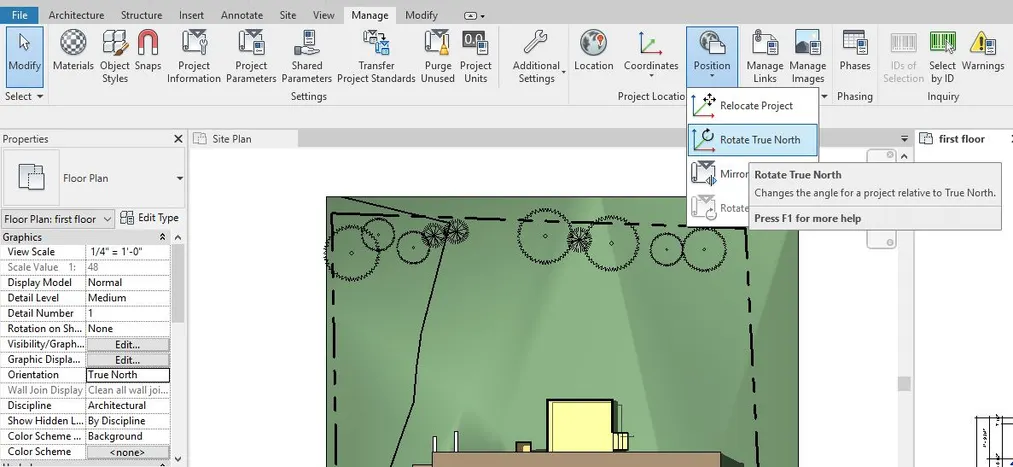

Aby obrócić kierunek północy w projekcie, najpierw wybierz widok na którym będziemy pracować (najlepiej Site) i zmień jego orientację na True North. Następnie przejdź do zakładki Manage i wybierz opcję Position > Rotate True North.

Jaka jest różnica pomiędzy Project North a True North Tutorial poradnik 02

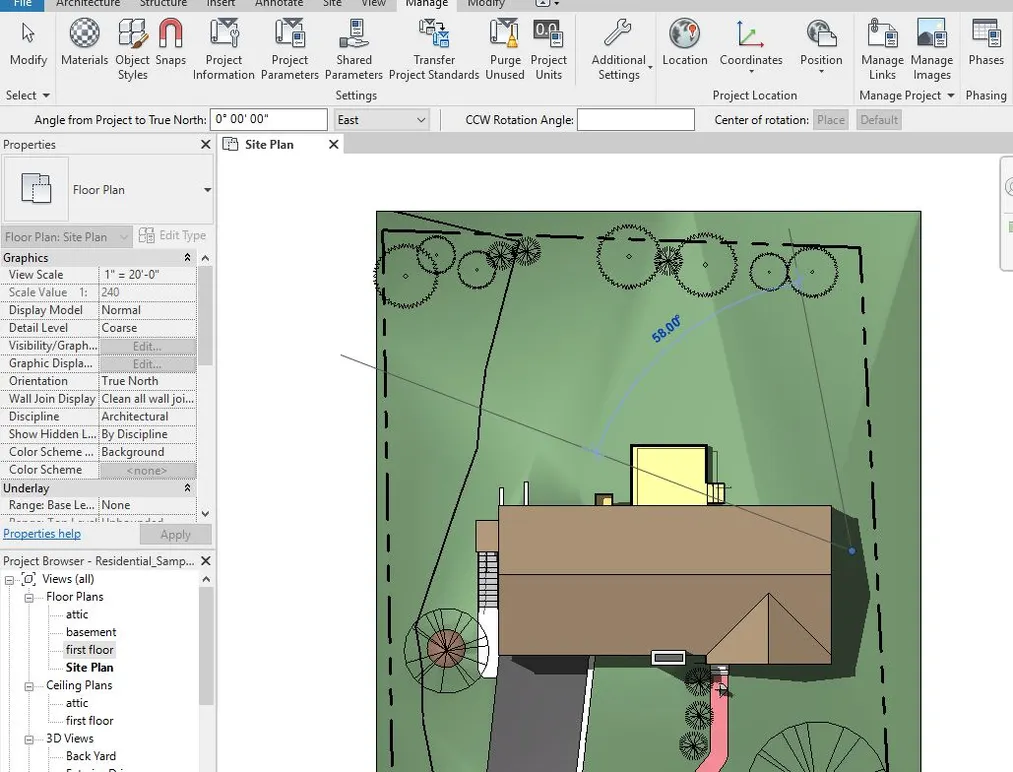

Obróć teraz projekt tak, aby rzeczywisty kierunek północy był zorientowany ku górze.

Jaka jest różnica pomiędzy Project North a True North Tutorial poradnik 03

Możesz również obrócić kierunek północy o konkretną wartość, jeżeli posiadasz odpowiednie dane, wpisując je w pasku opcji narzędzia.

CCW Roation Angle – obrót zgodnie ze wskazówkami zegara

Angle from Project to True North – wpisujemy wartość kata pomiędzy górą projektu a północą i ustalamy w którym kierunku jest obrócony

Jaka jest różnica pomiędzy Project North a True North Tutorial poradnik 04

Jak widzisz cienie nie zmieniły swojego kierunku względem widoku, ponieważ przy wybranej opcji widoku True Norht rzeczywista północ skierowana jest cały czas ku górze.

Jeżeli miałeś włączone inne widoki równolegle, możesz zauważyć, że te się nie obróciły, o ile miały ustawioną opcję Project North.

Revit - Jak sprawdzić czy Project North się różni od True North

Najprościej oczywiście sprawdzić to wybierając po kolei obie opcje i sprawdzić „na oko” czy się różni.

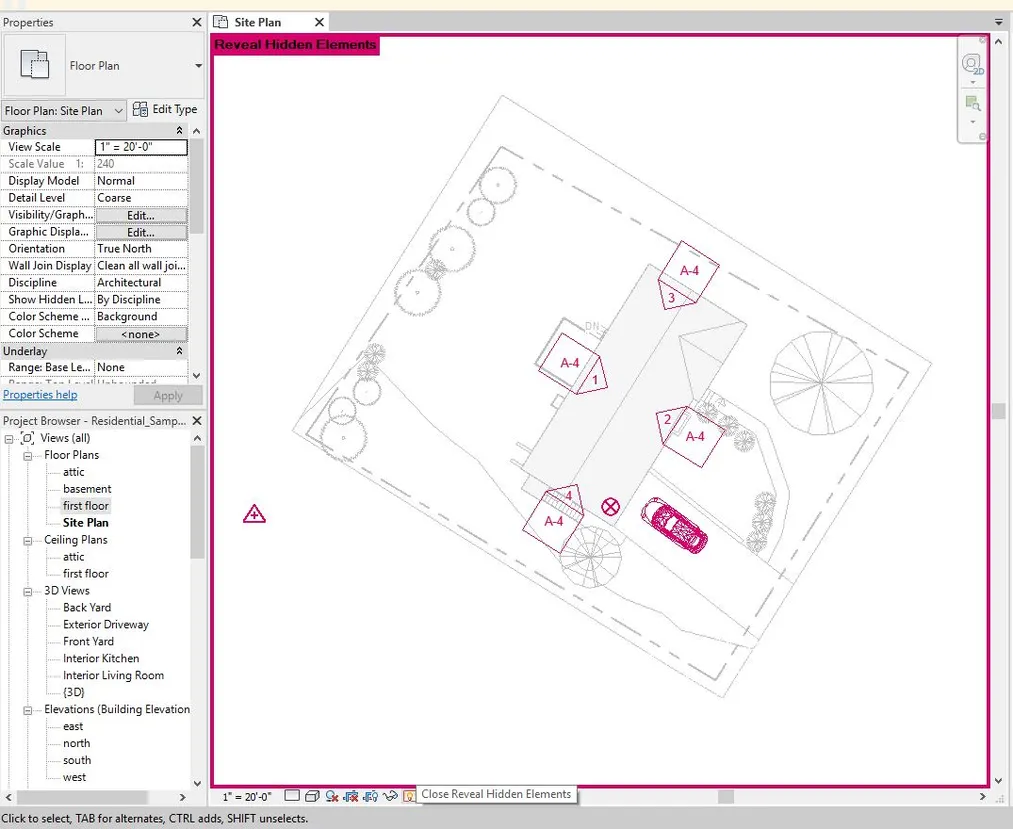

Jednak aby sprawdzić dokładnie jaki kąt jest pomiędzy tymi kierunkami, musimy najpierw przywrócić ukryte punkty Survey Point (punkt pomiarowy) oraz Project Base Point (punkt bazowy projektu). Klikamy na ikonkę żarówki w dolnej części okna projektu (Reveal Hidden Elements). Pokażą nam się ukryte elementy w tym potrzebne nam dwa punkty.

Jaka jest różnica pomiędzy Project North a True North Tutorial poradnik 05

Survey Point to ten oznaczony trójkątem z plusem w środku. Określamy nim położenie projektu względem mapy podkładowej z dokładnym współrzędnymi.

Jaka jest różnica pomiędzy Project North a True North Tutorial poradnik 06

Project Base Point to kółko z krzyżykiem i określa położenie projektu względem punktu pomiaru.

Jaka jest różnica pomiędzy Project North a True North Tutorial poradnik 07

Po wybraniu punktu bazowego, możemy odczytać pod pozycja Angle to True North dokładny kąt względem północy. Wartość to obrót zgodny z ruchem wskazówek zegara.

Aby przywrócić widoczność tych punktów na widoku, wybieramy ona z Ctrl i klikamy na Unhide Category. Możemy to również zrobić przechodząc do opcji widoczności (skrót VV lub VG) i zaznaczając ptaszkiem punkty zgrupowane pod Site.

Jaka jest różnica pomiędzy Project North a True North Tutorial poradnik 08

Więcej o tym jak przywracać widoczność elementów znajdziesz w tym poradniku.



Jeżeli chcesz lepiej się zapoznać z podstawami programu Revit, zapraszam do obejrzenia kursu Revit 2018 od podstaw.


Pozdrawiam!
