W poprzednim poradniku z programu Revit omówiliśmy sobie czym są schematy widoków i jak z nich korzystać. Dziś natomiast pokażemy wam jak dodać poziom.
W celu dodania poziomu w programie Revit należy wybrać jeden z przekrojów i przejść na jego widok. W innych oknach opcja dodania przekroju będzie wygaszona. W tutorialu został użyty plik przykładowy programu Revit.
- Po przejściu na widok przekroju wybrać zakładkę Architecture.
- Po prawej stronie zakładki odnaleźć ikonę Level
- Narysować poziomą linię oznaczającą Level (automatycznie pojawi się nowy rzut w Floor Plans)

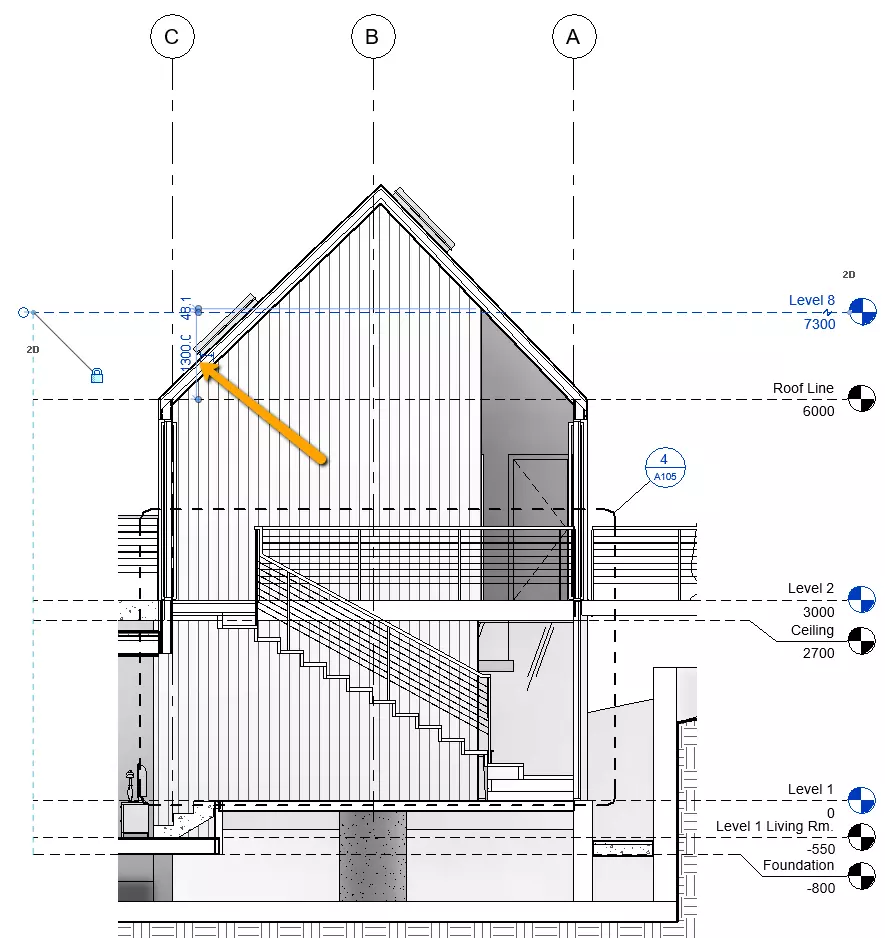

- Wysokość poziomu (odległość od innych poziomów) można nadać wybierając poziom. Pojawią się odległości od innych linii, w miejscu których należy wpisać pożądaną wartość
- By oznaczenie przekroju przesuwało się razem z innymi należy je wyrównać do pojawiającej się niebieskiej przerywanej linii. Pojawi się wtedy kłódka, która oznacza zablokowanie wyrównanej pozycji. Od tej chwili przesunięcie jednego oznaczenia oznacza przesunięcie wszystkich
- W przypadku, gdy pomiędzy poziomami jest mało miejsca można dodać łamanie (elbow) przez wybranie oznaczonego poniżej symbolu
Jeśli chcesz nauczyć się Revita bez wychodzenia z domu, to zachęcamy do zapoznania się naszą ofertą kursów online.
Pozdrawiamy! :)
