Revit - omówienie schematów widoków - Tutorial, poradnik

Szablony widoków (View Template) pozwalając na określenie szeregu parametrów takich jak szczegółowość, skala, widoczność elementów wyświetlanych w widoku. Dzięki nim można zapewnić:

Jednolitość wydanej dokumentacji
Stosowanie takich samych szablonów w całej firmie
Przyspieszenie procesu powstawania dokumentacji

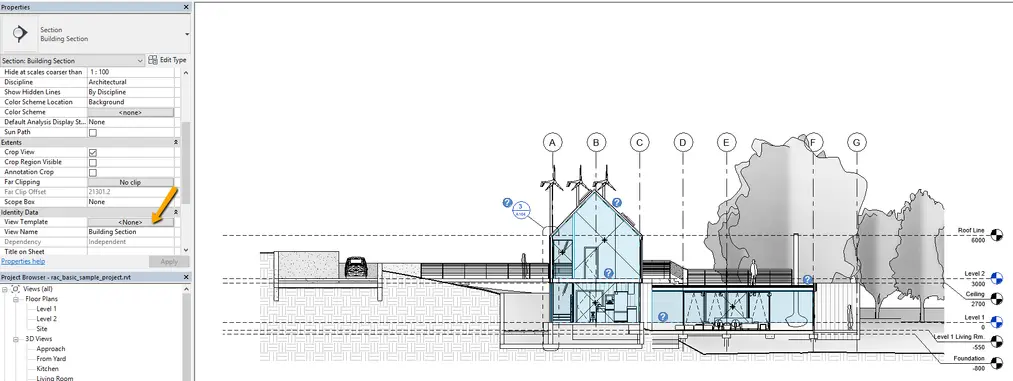

Aby przypisać szablon należy:

Przejść do danego widoku, rzutu, przekroju lub innego
Wybrać <None> przy View Template
Skopiować używając przycisku Copy w lewym dolnym rogu okna lub edytować istniejący
Szablony są podzielone ze względu na Dyscyplinę oraz Typy co ułatwia nawigację w ich listach.

Przykłady zastosowania zostaną omówione na Przekroju.

Revit omówienie schematów widoków poradnik - 03

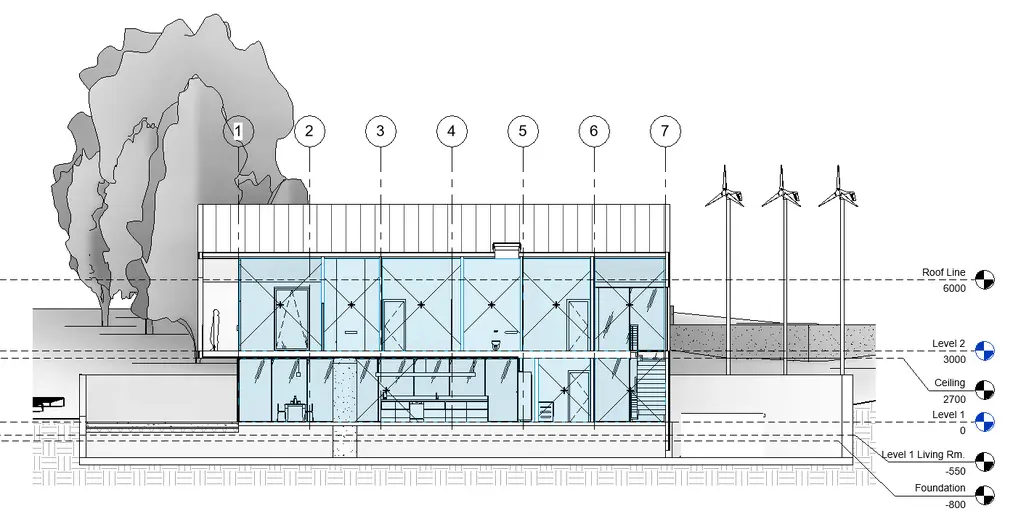

Analizując widok przekroju z pliku Sample, który można otworzyć po instalacji Revita chciałabym pozbyć się linii poziomów, osi, zaznaczenia przekrojów, dodać światłocień i głębię, zmienić poziom szczegółowości na Medium oraz skala powinna być kontrolowana w każdym przekroju indywidualnie.

Linie poziomów:
W zakładce “V/G Overrides Annotation” odznaczyć Levels
Osie:
W tej samej zakładce odznaczyć Grids
Zaznaczenie Przekrojów:
W tej samej zakładce odznaczyć Section Boxes
Światłocień
W zakładce Shadows zaznaczyć Cast shadows. Godzinę można dostosować przechodząc do zakładki Lighting a następnie Sun Settings w której ustawiamy takie parametry, które najkorzystniej będą pokazywały bryłę
Głębia
W zakładce Depth Cueing zaznaczyć Show Depth i wybrać pożądane wartości
Poziom Szczegółowości
W parametrze Detail Level wybrać Medium

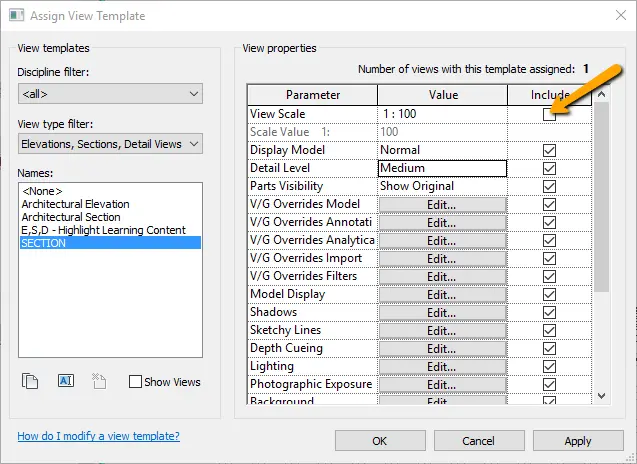

Skala
Jeśli chcemy aby dany parametr był kontrolowany dla każdego rysunku indywidualnie wystarczy odznaczyć po prawej stronie Include

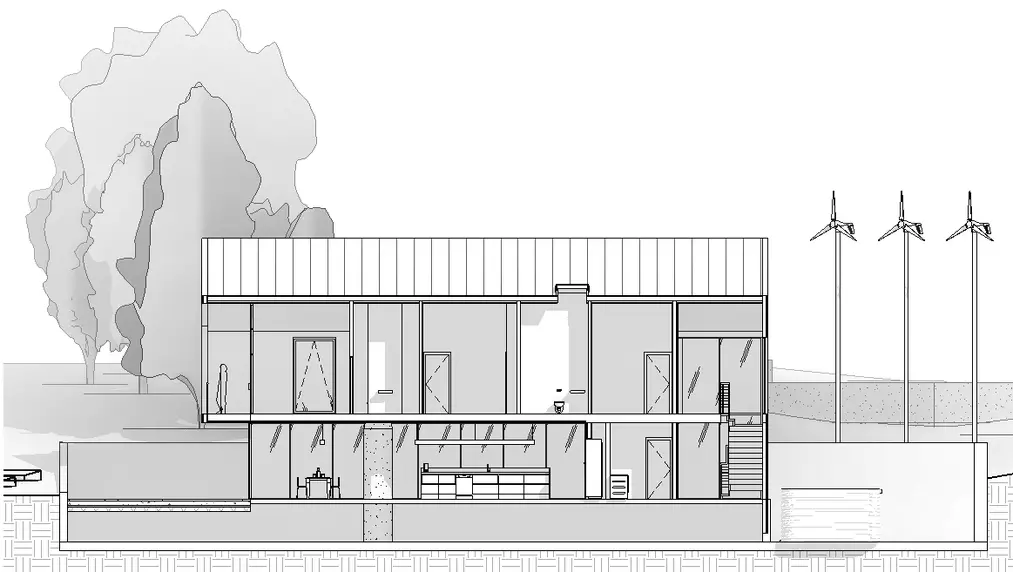

Po takich zmianach otrzymaliśmy widok jak poniżej.

Revit omówienie schematów widoków poradnik - 07

Teraz, aby zastosować ten sam schemat do innego widoku i po powtórzeniu pierwszych kroków dotyczących przypisania schematu gotowe. W górnym prawym rogu okna zmieni się ilość do których szablon został przypisany.

Do szablonów można dodawać wszystkie zależności widokowe takie jak schematy kolorów, fazy, dyscypliny, sposób wyświetlania linii. Poniżej kilka przykładów zastosowania:

Tworzenie rzutów przedstawiających schematy odporności ogniowej
Tworzenie widoków elewacji w różnych fazach
Tworzenie jednolitych przedstawień bryły 3d
Kolorystyczne przedstawienie na rzucie rodzajów ścian
Wyszczególnienie na rzucie informacji o jednym elemencie np. Drzwiach
Wyszczególnienie na rzucie jednej branży np. Elektryki

Jest to niezbędne narzędzie optymalizujące czas w codziennej pracy z Revitem.

Jeśli chcesz poznać jeszcze lepiej ten program, to zachęcamy do zapoznania się z naszymi kursami z Revita.

Pozdrawiamy! :)
