Sketchup - Jak zrobić dach? Omówienie pluginu 1001 bit Tools - Tutorial, poradnik

Stworzyć dach w programie Sketchup można na wiele sposobów. Możemy wybrać tradycyjną metodę modelowania za pomocą narzędzi jakie oferuje nam program lub posłużyć się do tego celu pluginami. Wtyczek jest kilka, są płatne oraz darmowe. Kilka metod pozwala na znalezienie najdogodniejszej metody dla nas.

W tym poradniku będziemy kontynuować poznawanie pluginu jakim jest

1001bit Tools. Pisaliśmy już o tej wtyczce przy okazji omawiania jak można tworzyć okna w Sketchupie.

Pierwsza czynność, od której musimy zacząć, to pobranie plugin. Możemy to zrobić bezpośrednio z poziomu programu Sketchup, wchodząc w Window -> Extension Warehouse, lub pobierając bezpośrednio ze strony z rozszerzeniami dla Sketchupa..

Po więcej informacji o tym jak instalować pluginy odsyłam do wcześniejszego z poradników - Sketchup jak zainstalować plugin, wtyczkę - Poradnik, tutorial

W tym tutorialu zajmiemy się poznawaniem trzech narzędzi do tworzenia dachu:

Create rafters/ joists on selected face
Automatically create ridge raftest and battens/ purlins
Automatically create hip roof from a face

Są to trzy ostatnie narzędzia znajdujące się na pasku, oznaczone poniżej oznaczonych czerwoną ramką.

Sketchup - Jak zrobić dach? Omówienie pluginu 1001bit. com - Tutorial, poradnik-04

Przejdźmy do poznawania narzędzi z bliska.

- Automatically create hip roof from a face

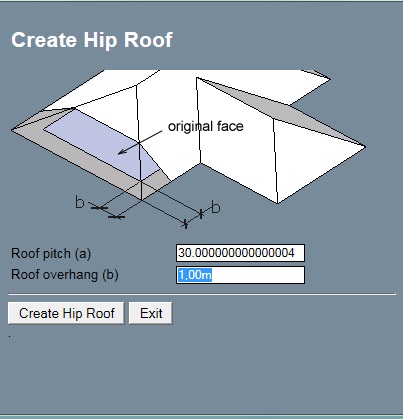

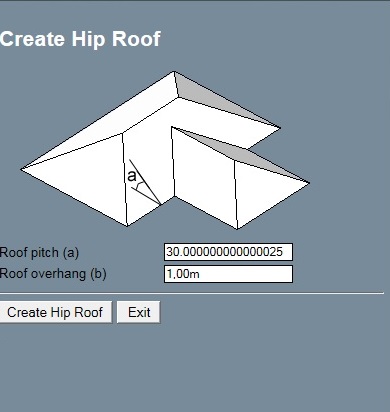

To narzędzie odpowiada za stworzenie samej połaci dachowej. Pierwszy parametr odpowiada za kąt nachylenia dachu, natomiast w drugim ustawić możemy wysunięcie dachu poza ścianę szczytową. Gdy myszą klikniemy w białe pole z wartościami liczbowymi, możemy zaobserwować, że obrazek pomocniczy, pokazujący nam, o który parametr dokładnie chodzi, będzie się zmieniał. Zobaczmy jak wygląda ilustracja, gdy klikniemy w drugą z wartości.

Sketchup - Jak zrobić dach? Omówienie pluginu 1001bit. com - Tutorial, poradnik-12

Jak widzimy, nie musimy rozumieć zbytnio tych nazw, aby poradzić sobie z obsługą tych narzędzi. Są one bardzo intuicyjne. Ilustracje w przejrzysty i prosty sposób wyjaśniają nam jakich informacji wymaga od nas plugin, aby mógł zadziałać prawidłowo.

Modelowanie dachu w programie Sketchup

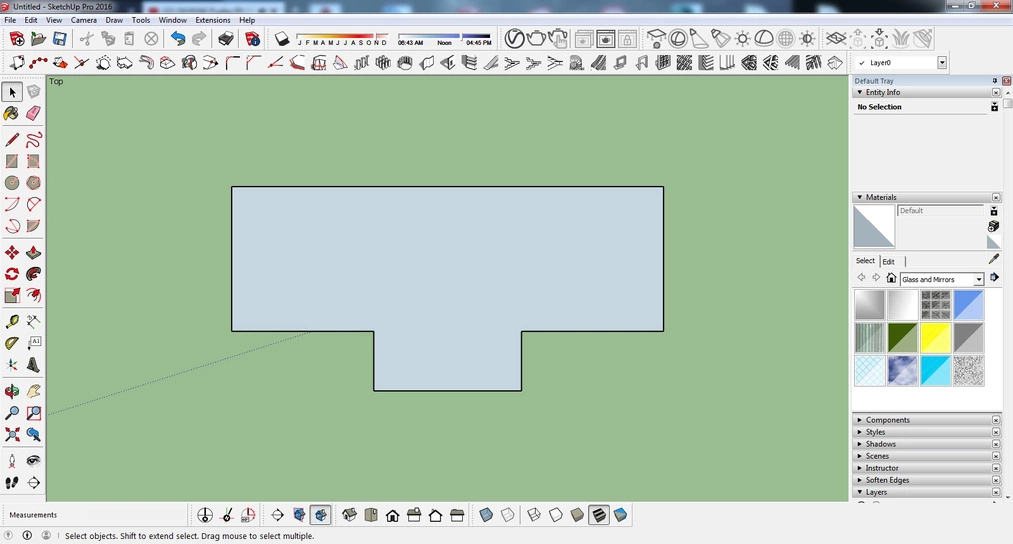

1. Narysujmy płaszczyznę kształtu naszego dachu

Sketchup - Jak zrobić dach? Omówienie pluginu 1001bit. com - Tutorial, poradnik-08

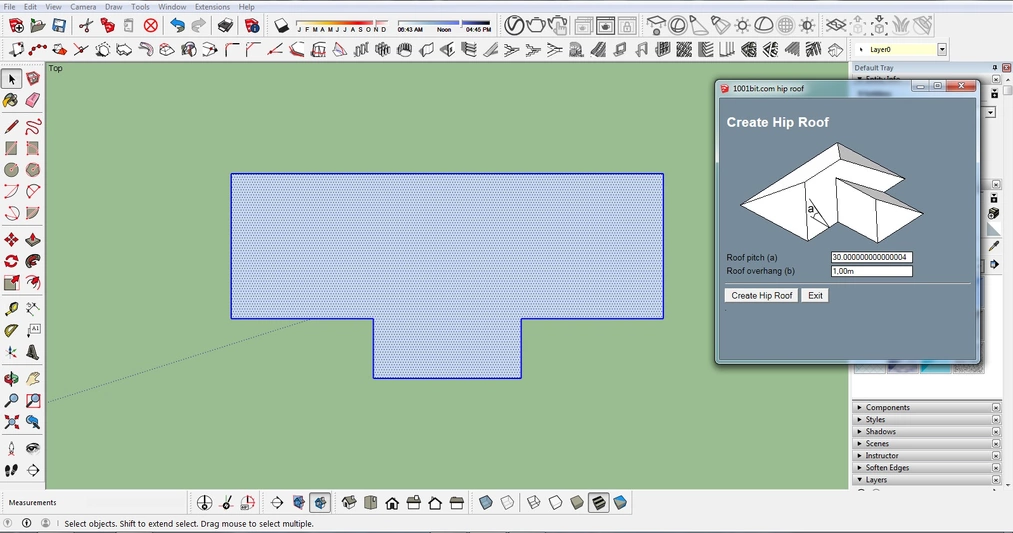

2. Zaznaczmy całą płaszczyznę i kliknijmy w ikonę wtyczki

Sketchup - Jak zrobić dach? Omówienie pluginu 1001bit. com - Tutorial, poradnik-13

3. Ustawiamy wartości parametrów i klikamy w przycisk Create Hip Roof.

Nasz dach prezentuje się w ten oto sposób .

Sketchup - Jak zrobić dach? Omówienie pluginu 1001bit. com - Tutorial, poradnik-14

Sketchup - Jak zrobić dach? Omówienie pluginu 1001bit. com - Tutorial, poradnik-07

- Create rafters/ joists on selected face

Jest to kreator tworzenia krokwi. Pierwszy parametr odpowiada za szerokość krokwi, natomiast drugi za jego wysokość. Za pomocą trzeciego parametru możemy ustawić odstępy między krokwiami.

Sketchup - Jak zrobić dach? Omówienie pluginu 1001bit. com - Tutorial, poradnik-15

Tworzenie krokwi dachu w programie Sketchup

Aby utworzyć krokwie musimy mieć dach już utworzony, aby program widział spadek dachu. W przypadku użycia tego pluginu postępujemy trochę inaczej niż we wcześniejszym.

Ustawiamy parametry i klikamy "Create Rafters"

Wyznaczamy, na której ścianie chcemy aby zostały utworzone krokwie. W tym celu musimy wskazać prostą wobec której krokwie mają powstać. Zaznaczamy pierwszy punkt na ścianie, na której chcemy zbudować krokwie

Wyznaczamy drugi punkt

Sketchup - Jak zrobić dach? Omówienie pluginu 1001bit. com - Tutorial, poradnik-17

Krokwie utworzone

Sketchup - Jak zrobić dach? Omówienie pluginu 1001bit. com - Tutorial, poradnik-18

- Automatically create ridge raftest and battens/ purlins
Sketchup - Jak zrobić dach? Omówienie pluginu 1001bit. com - Tutorial, poradnik-10

Jest to kreator do tworzenia krokwi wraz z płatwiami. Całe narzędzie działa na tej samej zasadzie co wcześniej omówione.

Musimy mieć utworzony dach
Zaznaczamy płaszczyzny, na których mają powstać elementy naszej konstrukcji. Może być zaznaczony cały dach lub jakaś jego część
Ustawiamy parametry i klikamy w Create Rafters and Battens/Purlins

Sketchup - Jak zrobić dach? Omówienie pluginu 1001bit. com - Tutorial, poradnik-19
