Sketchup - Jak zrobić okno? Omówienie pluginu 1001bit Tools - Tutorial, poradnik

W tym poradniku przedstawione zostanie tworzenie okien w mniej tradycyjny sposób. Posłużymy się do tego celu plugiem, który nazywa się 1001 bit Tools. Za jego pomocą można w sprawny oraz szybki sposób wymodelować okno. Plugin właściwie większą część czynności wykonuje za nas. My musimy jedynie wprowadzić odpowiednie wartości do poszczególnych wymiarów.

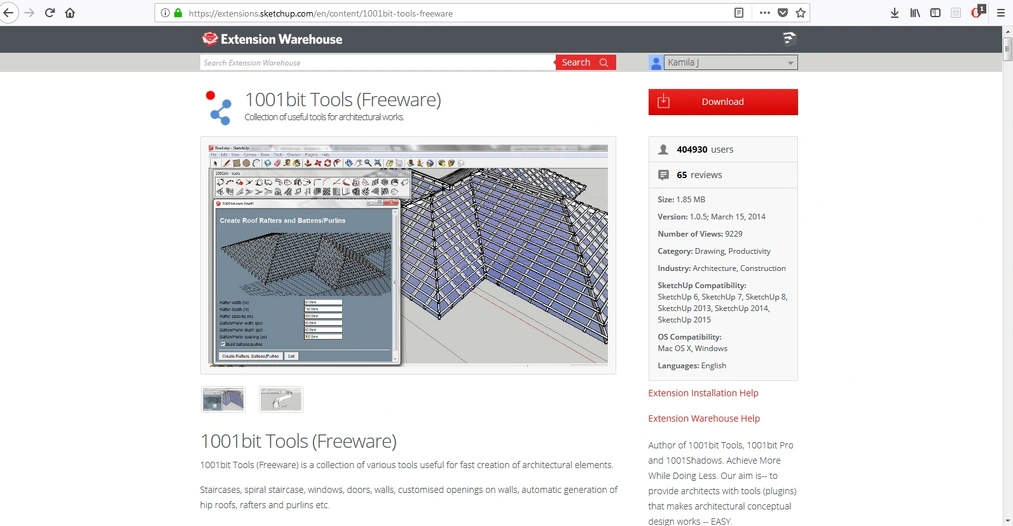

Pierwsza czynność, od której musimy zacząć, to pobranie plugin. Możemy to zrobić bezpośrednio z poziomu programu Sketchup, wchodząc w Window - Extension Warehouse, lub pobrać go ze strony Extenson Warehouse.

Sketchup - Jak zrobić okno? Omówienie pluginu 1001bit. com - Tutorial, poradnik - 02

Po więcej informacji o tym jak instalować pluginy odsyłam do wcześniejszego z poradników- Sketchup jak zainstalować plugin, wtyczkę - Poradnik, tutorial

Pasek narzędzi tej wtyczki w programie prezentuje się tak. Jak widzimy jego zastosowanie nie kończy się na rysowaniu okien, a posiada również masę innych możliwości, usprawniających nam pracę.

Sketchup - Jak zrobić okno? Omówienie pluginu 1001bit. com - Tutorial, poradnik-03

W tym tutorialu zajmiemy się poznawaniem dwóch narzędzi do tworzenia okien:

Create window frame oraz Divide selected face into panels, poniżej oznaczonych czerwonymi ramkami.

Sketchup - Jak zrobić okno? Omówienie pluginu 1001bit. com - Tutorial, poradnik-04

Pierwszym narzędziem możemy tworzyć zwykłe okna, drugie pozwala nam na stworzenie okien ze szprosami.

Create window frame - Tworzenie okna w Sketchupie

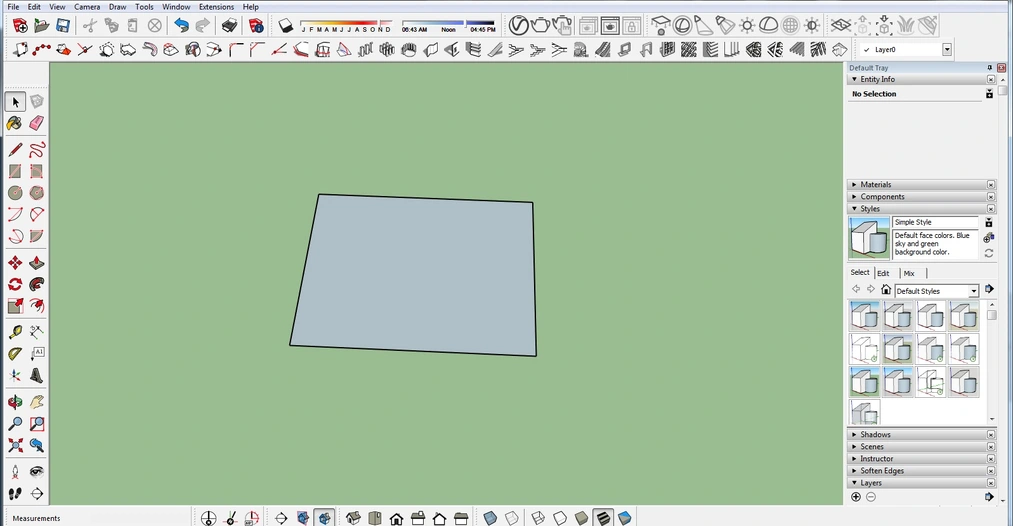

Narysujmy prostokąt o wymiarach jakich chcemy, aby miało nasze okno

Sketchup - Jak zrobić okno? Omówienie pluginu 1001bit. com - Tutorial, poradnik - 05

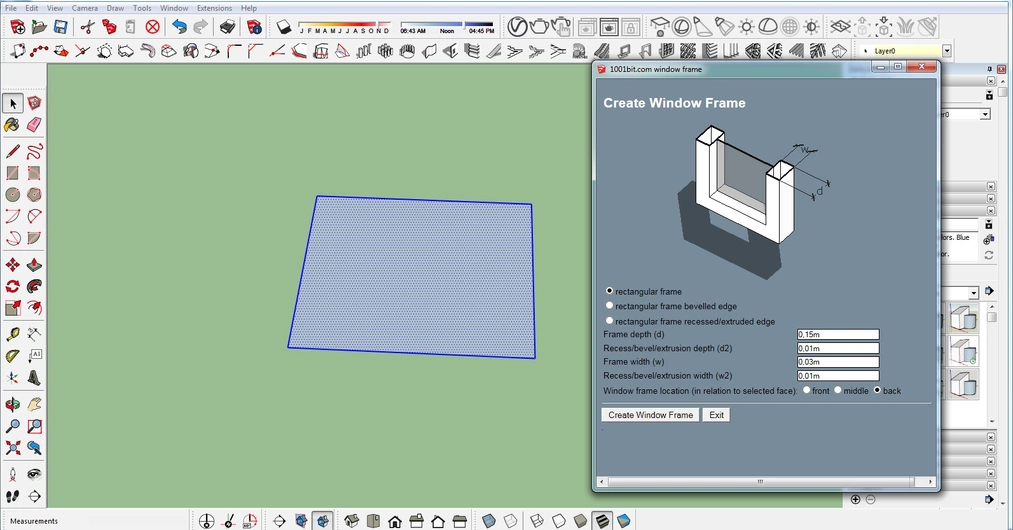

Zaznaczmy prostokąt i kliknijmy w ikonę Create window frame

Sketchup - Jak zrobić okno? Omówienie pluginu 1001bit. com - Tutorial, poradnik - 06

Zacznijmy od tego, że mamy do dyspozycji utworzenie trzech typów okien:

Rectangular frame
Rectangular frame bevelled edge
Rectangular frame recessed/extruded edge

Dalej mamy możliwość wprowadzenia wymiarów dla poszczególnych parametrów okna. Na obrazku powyżej mamy pomoc, w postaci rysunku, na którym pokazane zostało, który wymiar gdzie się znajduję dokładnie,

Na końcu mamy opcję: Window frame location (in relation to selected face), która umożliwia nam zdecydowanie o położeniu naszego okna względem ściany, w której będzie wstawione okno. Mamy do dyspozycji przód, środek oraz tył.

Rozumiejąc już interface tego narzędzia możemy przejść do stworzenia okna. Spróbujmy utworzyć trzy typy okien, aby zobaczyć czym one się dokładnie różnią w praktyce.

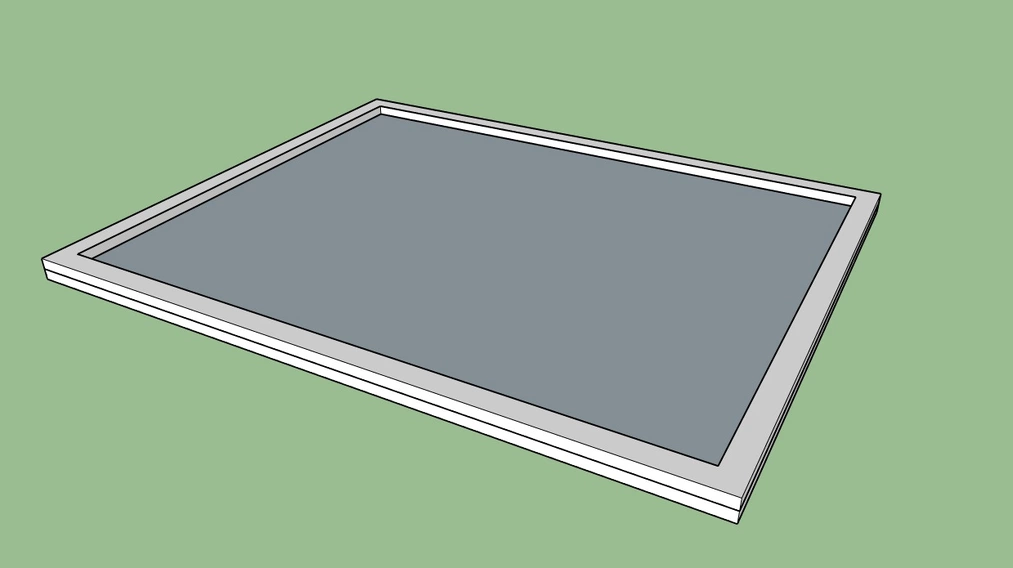

Rectangular frame - Tworzy prostą ramę okna

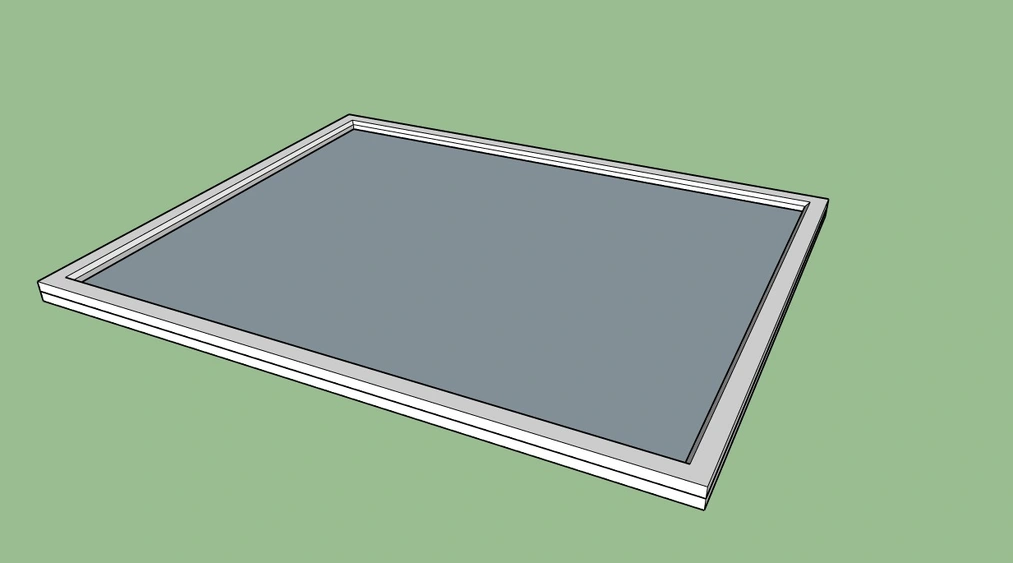

Rectangular frame bevelled edge - Tworzy ramę ze ścięta krawędzią

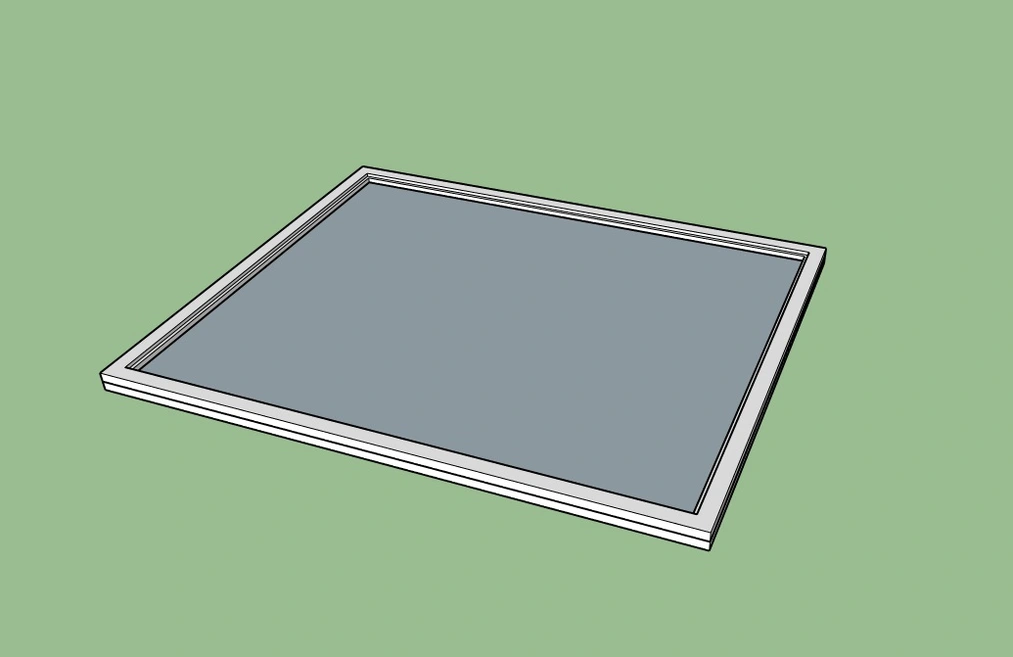

Rectangular frame recessed/extruded edge - Tworzy podwójną ramę

Divide selected face into panels - Tworzenie okna z podziałami w Sketchupie

Postępujemy tak jak w przypadku pierwszego narzędzia:

Narysujmy prostokąt o wymiarach jakich chcemy, aby miało nasze okno

Sketchup - Jak zrobić okno? Omówienie pluginu 1001bit Tools - Tutorial, poradnik - 05

Zaznaczmy prostokąt i kliknijmy w ikonę Divide selected face into panels

Sketchup - Jak zrobić okno? Omówienie pluginu 1001bit. com - Tutorial, poradni - 10

Przyglądając się temu narzędziu, właściwie posiada ono te same opcje ustawień, co poprzednie. Także zawiera trzy typy ram okiennych, które wyglądają tak samo jak te z pierwszego narzędzia. Możemy także podać wymiary dla poszczególnych parametrów okna oraz ustawić punkt wstawienia okna w ścianie. Tak jak wspominałam wcześniej narzędzie to służy do tworzenia szprosów w oknie. Z ustawień to co posiada to narzędzie dodatkowego od poprzedniego, to opcja wpisania ile chcemy szybek w kolumnach oraz rzędach.

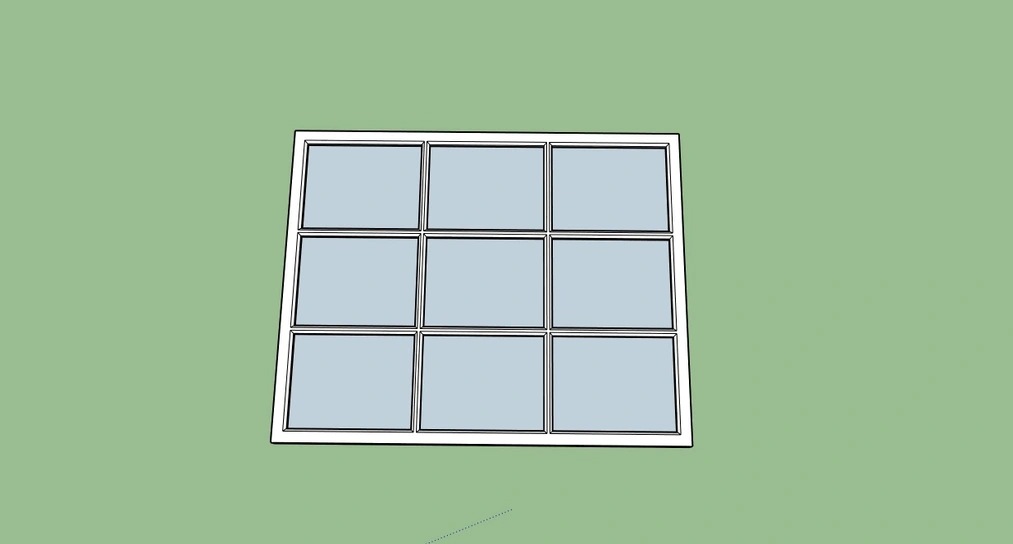

Na potrzeby tego tutorialu stworzyłam okno posiadające 3 kolumny i 3 rzędy. Prezentuje się ono w ten sposób

Sketchup - Jak zrobić okno? Omówienie pluginu 1001bit. com - Tutorial, poradnik-11

Jeśli spodobał wam się ten poradnik, to zachęcamy do zapoznania się z naszymi kursami internetowymi ze Sketchupa.

Pozdrawiamy!
