Revit - Jak zrobić widok rozłożony 3D - Poradnik, tutorial

Data publikacji: 01-10-2020  |  Data aktualizacji: 08-12-2020  | Autor: Emilia Dudzińska

Revit - Jak zrobić widok rozłożony 3D - Poradnik, tutorial

Revit - Czym są widoki rozłożone

Widoki rozłożone 3D są to schematy pozwalające zobaczyć związek elementów czy kolejność montażu. Dzięki oddaleniu elementów widoczne są także wnętrze bryły. Pozwala to zaprezentować projekt i  jego budowę w bardziej atrakcyjny wizualnie i zrozumiały sposób.

Revit - Tworzenie widoku rozłożonego

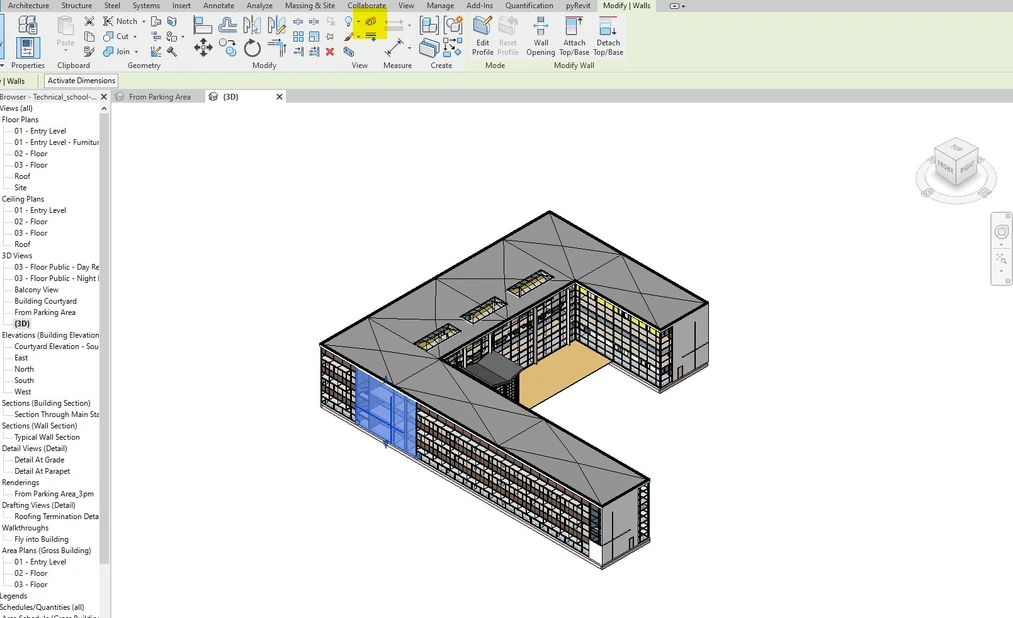

Tworzenie widoku rozłożonego (z ang. exploded view) rozpoczynamy od wybrania widoku jaki chcemy w ten sposób zaprezentować. W tym przypadku jest to widok 3D. Następnie należy wybrać element, który ma zostać odsunięty od głównej bryły i wybrać z zakładki Modify „Displace Elements”.


Revit - Jak zrobić widok rozłożony 3D - 02

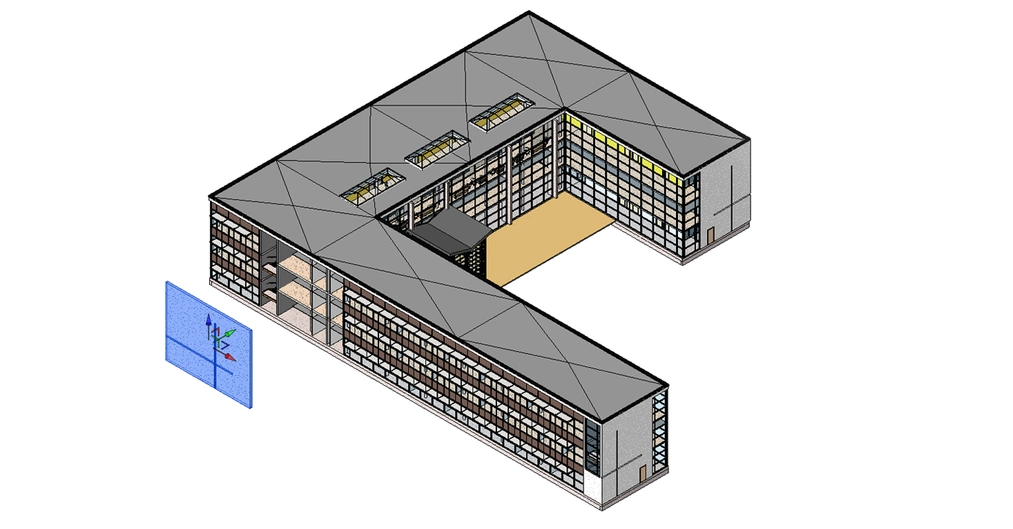

Chwytając kursorem za wyświetlony wektor przesunąć wybrany element.

Revit - Jak zrobić widok rozłożony 3D - 03

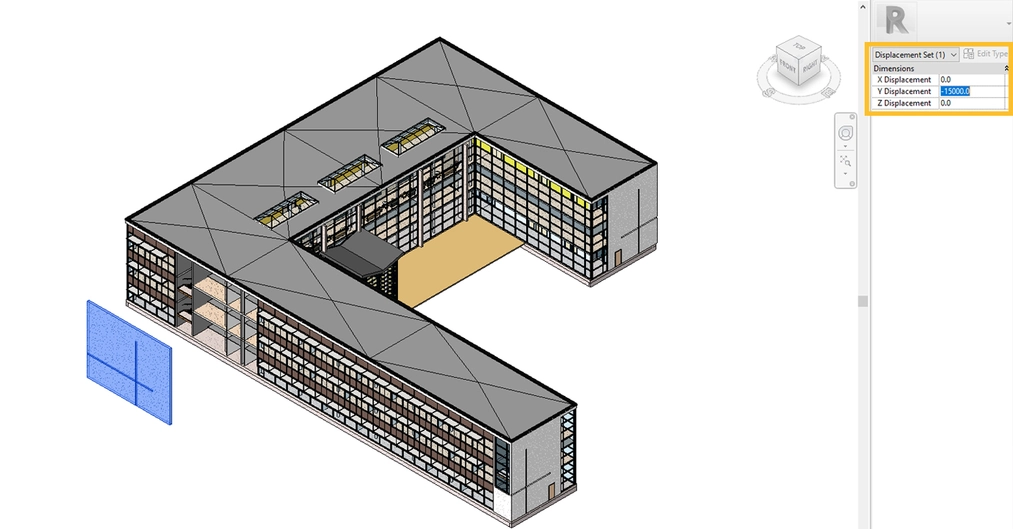

W przypadku chęci ujednolicenia odsunięć można skorzystać z  wartości odległości odsunięcia.

Revit - Jak zrobić widok rozłożony 3D - 04

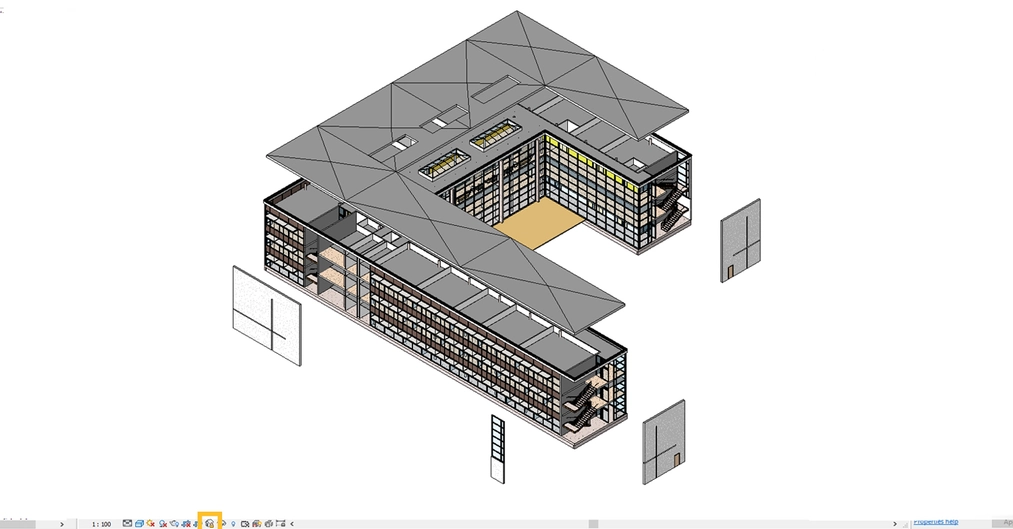

Następnie wybierając i przesuwając kolejne elementy modyfikujemy rysunek tak, aby uzyskać pożądany efekt. Pomocne może okazać się zablokowanie widoku. W tym celu należy wykorzystać opcję „Save Orientation and Lock View”

Revit - Jak zrobić widok rozłożony 3D - 05

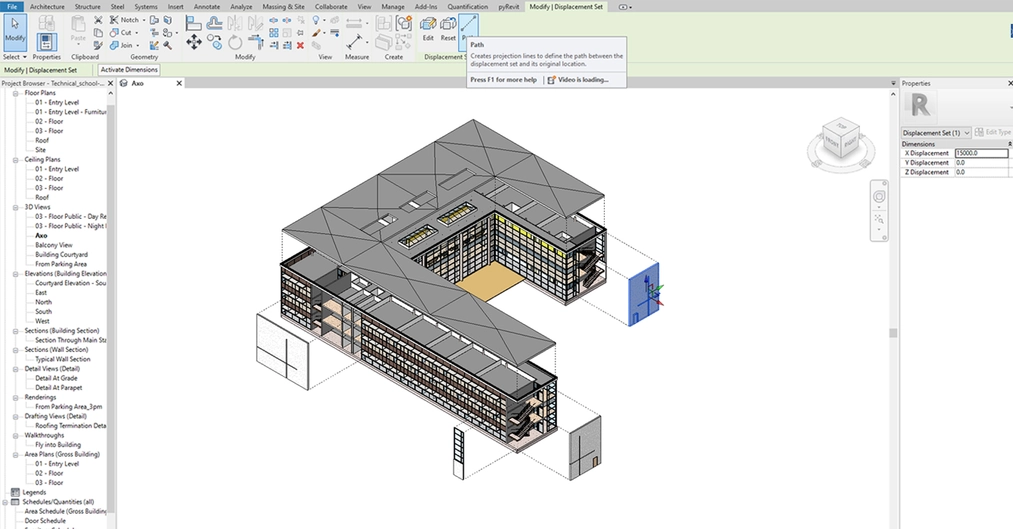

W celu uczytelnienia schematu warto dodać linie odniesienia. Należy wybrać element dla którego będą rysowane linie, a następnie wybrać opcję „Path”

Revit - Jak zrobić widok rozłożony 3D - 06

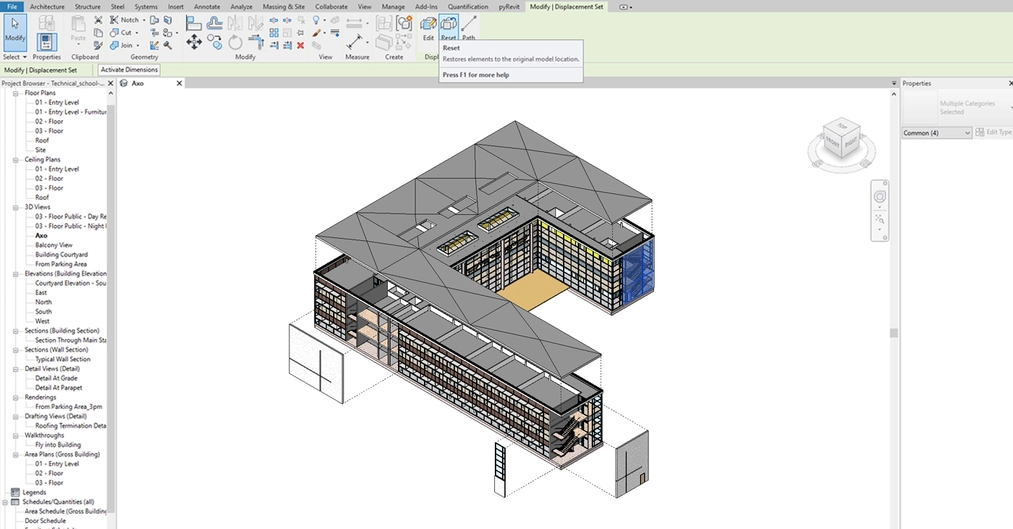

W przypadku chęci usunięcia przesunięcia należy wybrać element, a następnie opcję "Reset"

Revit - Jak zrobić widok rozłożony 3D - 07

Link do modelu przykładowego.

Jeśli chcesz lepiej poznać ten program, to sprawdź nasze kursy online z programu Revit :)

Pozdrawiam!
