Revit - Jak zmienić styl wyświetlania elementów w fazach projektu? Tutorial, poradnik

Revit - Jak zmienić styl wyświetlania elementów w fazach projektu? Tutorial, poradnik


W jednym z poprzednich poradników poznaliśmy fazy projektu. Jeśli chcesz dowiedzieć się więcej na ich temat, to zachęcamy do zapoznania się tym poradnikiem "Revit - Jak działają fazy projektu? Tutorial, poradnik".

Tym razem omówimy jak dopasować wyświetlanie elementów w  fazach do konkretnych potrzeb.

Wyświetlanie elementów w poszczególnych fazach możemy kontrolować w dwóch płaszczyznach.

Revit – Graphic Overrides

Elementy wyświetlane w fazach w Revicie dzielimy na cztery typy:

  • Existing – element utworzony w jednej z poprzednich faz i nie wyburzony do obecnej fazy włącznie.

Obiekty z tej grupy są domyślnie wyszarzone.

  • Demolished – element wrysowany w jednej z poprzednich faz i wyburzony w obecnej fazie.

Obiekty rysowane linią przerywaną.

  • New – element stworzony w obecnej fazie.

Domyślnie pokazuje się je zgodnie ze stylem obecnego widoku.

  • Temporary – podobnie jak New, tzn. utworzony w obecnej, jednak w tej samej fazie wyburzony.

Domyślnie w tych obiektach krawędzie rysowane linia przerywaną, a wypełnienie kreskowane.

Aby zmienić sposób wyświetlania naszego projektu w  poszczególnych fazach, otwieramy okno Phasing (zakładka Manage) i przechodzimy do okna Graphic Overrides. Jak widzimy, wymienione wcześniej typy obiektów widoczne są w kolumnie zatytułowanej Phase Status.

Revit - Jak zmienić styl wyświetlania elementów w fazach projektu? Tutorial, poradnik - 01

Poszczególne opcje określają w jaki sposób elementy w danym statusie będą wyświetlane w projekcie, pod warunkiem że w filtrze fazy (Phase Filter) będzie oznaczony jako Override. Ale o tym w dalszej części poradnika.

Omówmy najpierw kolejne opcje nadpisania:

  • Projection/Surface – ta opcja określa wyświetlanie obiektów widocznych na widoku nie przecinanych przez płaszczyznę cięcia.
  • Lines – linie obrysu kształtu
  • Patterns – wypełnienie obrysu w widoku
  • Cut – wyświetlanie elementów przecinanych przez płaszczyznę cięcia.
  • Lines – linie obrysu cięcia
  • Patterns – wypełnienie obrysu cięcia

Możemy tutaj dowolnie modyfikować style wyświetlania obiektów każdego typu. Klikamy na wybrany element i pojawia nam się okno do modyfikacji wzoru

Revit - Jak zmienić styl wyświetlania elementów w fazach projektu? Tutorial, poradnik - 02

oraz linii

Revit - Jak zmienić styl wyświetlania elementów w fazach projektu? Tutorial, poradnik - 03

Wprowadzone zmiany mogą się jednak nie pojawić od razu, gdyż zależy to od tego jaki mamy ustawiony filtr fazy.

Revit – Phase Filters

W każdej z faz możemy użyć Phase Filters, czyli filtra fazy. Powala nam to na szybkie „filtrowanie” wyświetlanych elementów tak, żeby na rysunku móc pokazać dokładnie to co chcemy.

Zakładkę z filtrami (Phase Filters) znajdziemy w okienku Phasing.

Revit - Jak zmienić styl wyświetlania elementów w fazach projektu? Tutorial, poradnik - 05

Domyślnie mamy pięć filtrów, w tym jeden podstawowy, którego nie możemy ani zmodyfikować ani usunąć – Show All. Przy każdym filtrze do każdego z czterech statusów fazy możemy ustawić trzy opcje:

  • By Category – elementy wyświetlają się zgodnie z opcjami kategorii.
  • Overridden – elementy z nadpisanym stylem
  • Not Displayed – elementy nie wyświetlane

Domyślnie dodane przez Revita fazy pokazują kolejno:

Show All – pokazuje wszystkie elementy danej fazy z nadpisanym stylem wyświetlania, jedynie elementy statusu New są według kategorii.

Show Complete – nie wyświetla elementów tymczasowych oraz wyburzonych, reszta bez nadpisania stylu. Dobre do pokazania końcowej fazy projektu.

Show Demolition – wyświetlają się istniejące i wyburzane elementy, obie grupy z nadpisanym stylem wyświetlania.

Show New + Existing – pokazuje tylko nowe i istniejące elementy, jednakże różni się od Show Complete tym, że istniejące mają nadpisany styl. Ten filtr najlepszy jest do pokazania tego co zostało dobudowane.

Show Only Current Phase – elementy utworzone tylko w tej fazie bez nadpisania stylu wyświetlania.

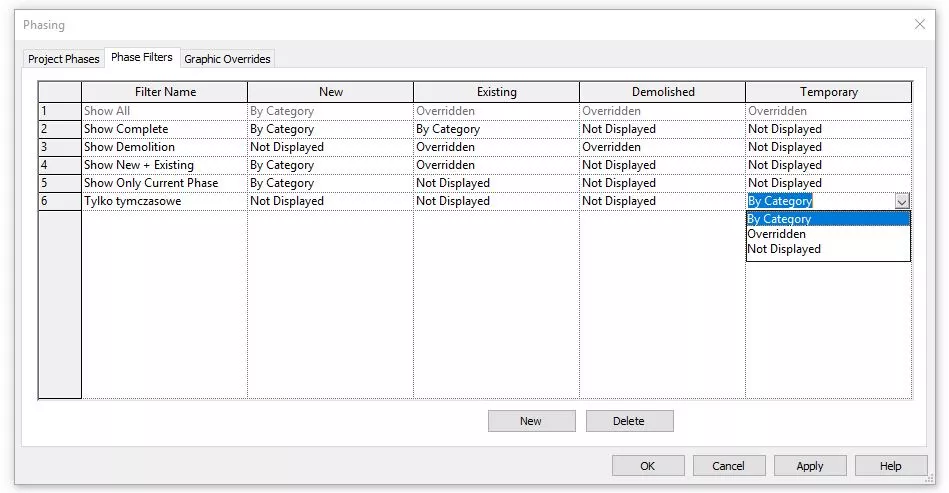

Jeżeli żadne z domyślnych filtrów nam nie odpowiada, możemy utworzyć nowy, klikając na przycisk New pod ramką, lub zmienić jeden z istniejących (poza Show All), zmieniając nazwę i opcje wyświetlania. Po zmodyfikowaniu filtrów według własnych potrzeb kończy edycję klikając OK.

Revit-Jak-zmienic-styl-wyswietlania-elementow-w-fazach-projektu-Tutorial-poradnik-05

Aby zastosować filtr do naszego rysunku, musimy przejść do okna właściwości i pod panelem Phasing zmienić filtr na ten który akurat potrzebujemy.

Revit-Jak-zmienic-styl-wyswietlania-elementow-w-fazach-projektu-Tutorial-poradnik-06

 Jeżeli chcesz lepiej się zapoznać z podstawami programu Revit, zapraszam do sprawdzenia - Kurs Revit 2018 od podstaw.

Pozdrawiam!
