Revit – Jak włączyć cienie? – Tutorial, poradnik

Data publikacji: 30-04-2019  |  Data aktualizacji: 30-03-2020  | Autorka: Agnieszka Zakrzewska-Kowalska

Cienie służą przede wszystkim do pokazywania fotorealistycznych efektów zacieniania naszego projektu, obojętnie czy to projekt pojedynczego obiektu czy też całego założenia urbanistycznego. Jednakże nie mówimy tutaj o wizualizacjach. Revit nie jest programem dedykowanym do robienia wizualizacji. W Revicie cieni używamy bardziej w celu wykonywania i  przedstawienia analizy nasłonecznienia. Robimy to oczywiście w widoku 3D, ponieważ zawiera on więcej elementów trójwymiarowych rzucających cienie niż widok 2D.

Żeby uruchomić cienie najpierw musimy uruchomić słońce

Zasadniczo to proste i zrozumiałe, a jednak zdarza się, że użytkownicy Revita o tym zapominają.
Przechodzimy, zatem do domyślnego widoku 3D z paska szybkiego dostępu — klikamy w ikonkę domku.

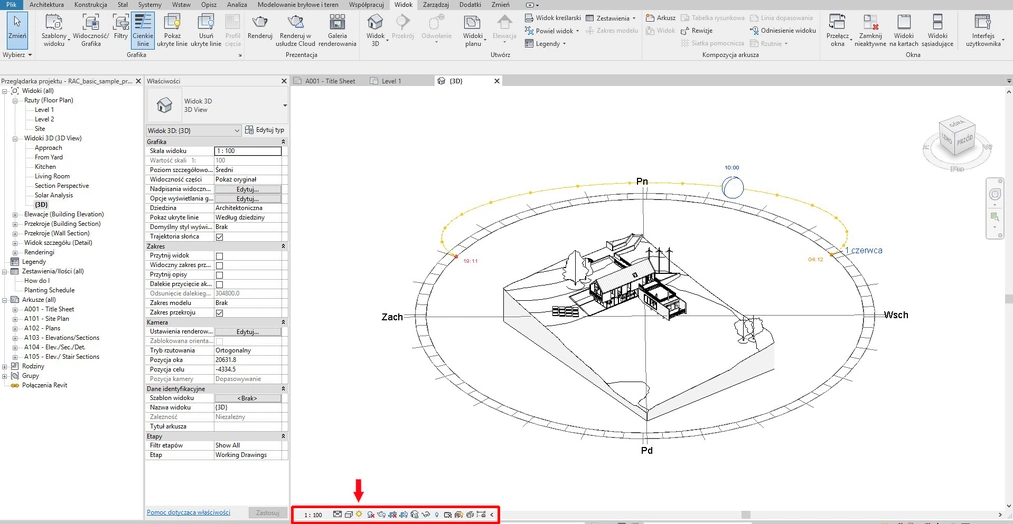

Gdy w oknie pracy wyświetla się nam widok 3D,  przechodzimy na pasek sterowania widokiem, który znajduje się przy dolnej krawędzi okna pracy z lewej strony.

Znajdują się tam wszystkie istotne narzędzia z punktu widzenia sterowania sposobem wyświetlania grafiki. Narzędzia te mają zastosowanie zarówno do widoku 3D, jak i do wszystkich innych kategorii widoków, chyba tylko poza zestawieniami.

Narzędzia znajdujące się na tym pasku służą kolejno do ustalania:

• Skali widoku,
• Stopni szczegółowości,
• Stylów wizualnych
• Możliwości wyświetlania trajektorii słońca.

W tym miejscu klikamy lewym przyciskiem myszy, wybieramy opcję trajektoria słońca [1].

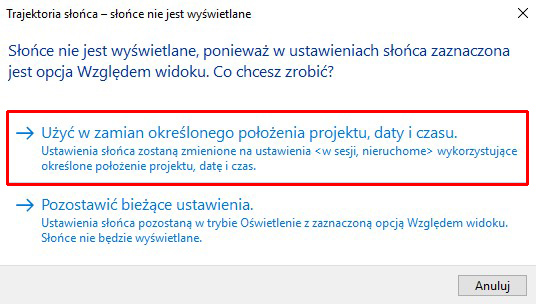

Program informuje nas, że słońce nie jest wyświetlane, ponieważ w ustawieniach słońca zaznaczona jest opcja względem widoku. Wybieramy,  zatem pierwszą opcję „użyj w zamian określonego położenia projektu, daty i czasu” i ta opcja umożliwi nam wyświetlenie trajektorii słońca na ekranie w naszym widoku trójwymiarowym.

Włączanie cieni

Kiedy słońce jest już wyświetlane, możemy włączyć cienie. W tym celu musimy wejść w osobne ustawienie.

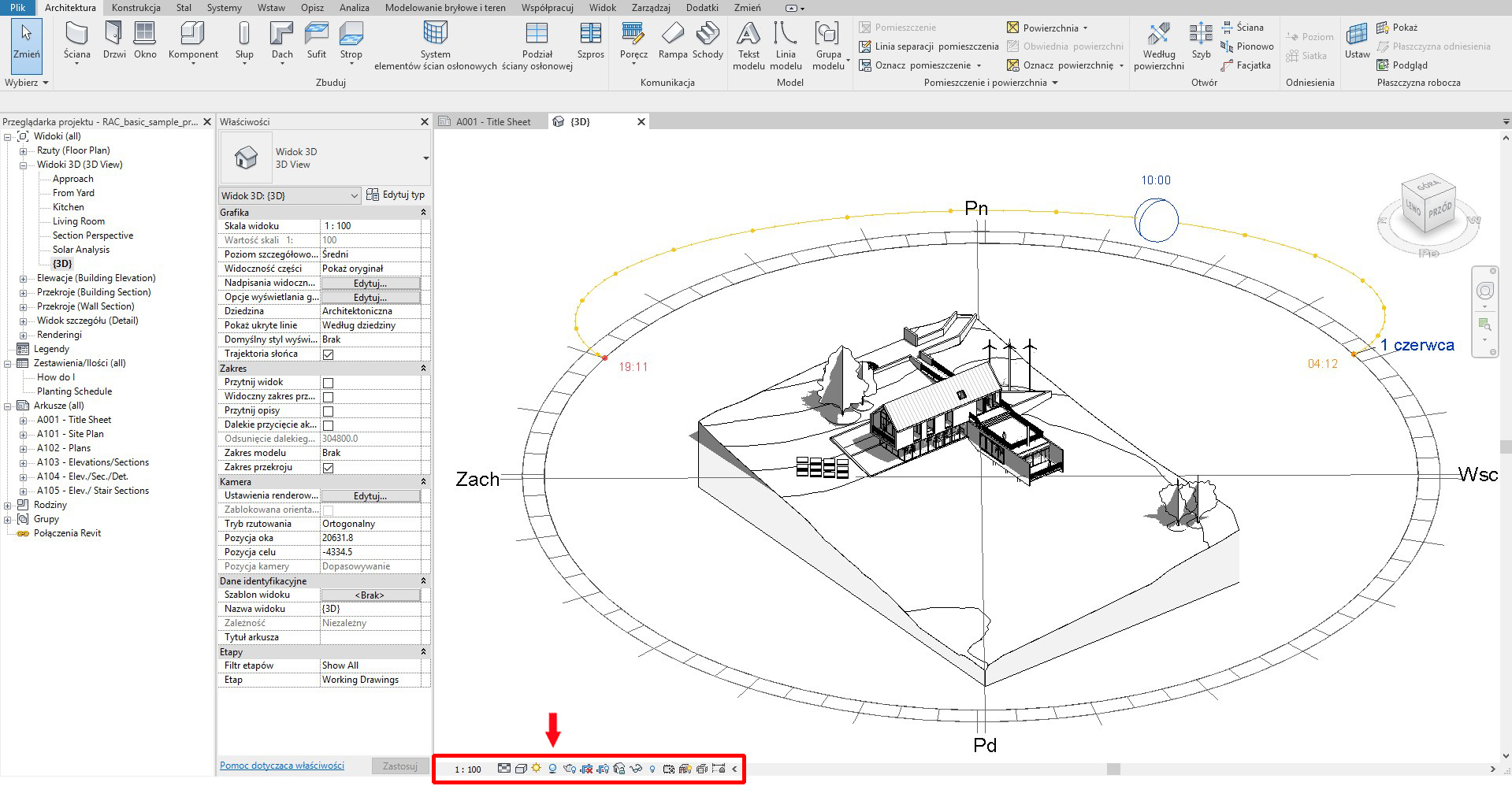

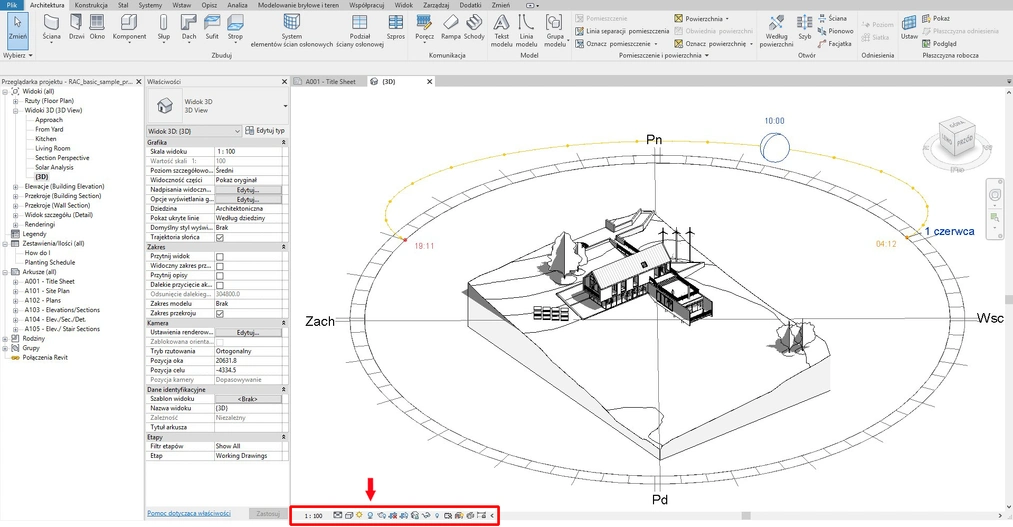

 Ikona odpowiedzialna za włączanie cieni [2] znajduje się na pasku sterowania widokiem, tuż obok ikony ze słoneczkiem [1].

Klikając na ikonę [2], możemy włączyć albo wyłączyć cienie.

Jeżeli klikniemy na nią lewym przyciskiem myszy, ten mały czerwony krzyżyk zniknie i na ekranie pojawią się cienie, rzucane przez wszystkie obiekty trójwymiarowe, które wystawiliśmy do naszego modelu.

Ustawienie cieni

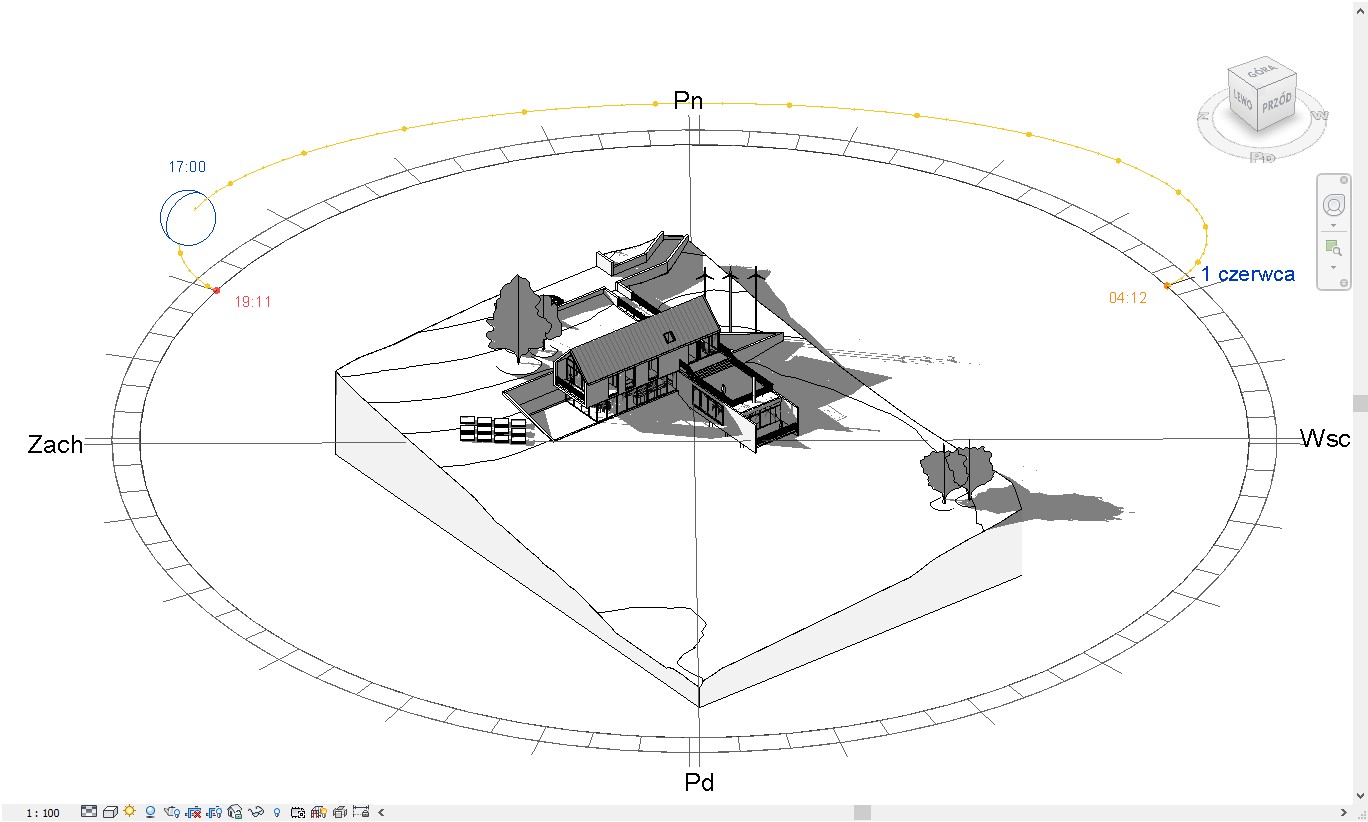

Teraz zwróćmy uwagę na jedną rzecz. Jeżeli chcielibyśmy zobaczyć, jak będzie wyglądał rzucany cień o innej porze danego dnia, to możemy złapać za słońce i trzymając lewym przyciskiem myszy i przesuwając słoneczko w innym kierunku i od razu widać, że cień pada zupełnie inaczej – staje się dłuższy bądź krótszy.

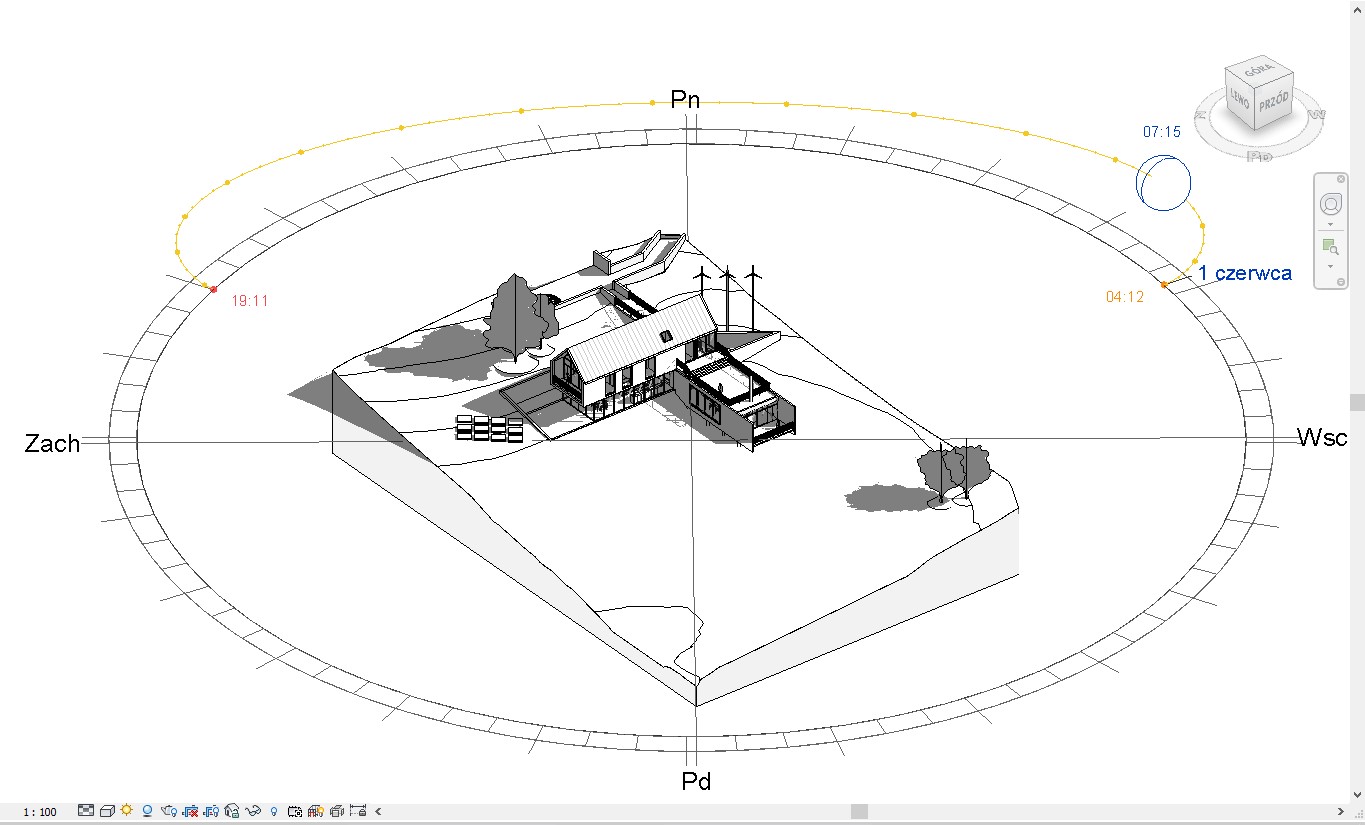

Jeżeli przesuniemy słońce w lewą stronę to słońce świeci zupełnie z innej strony.

Genialna sprawa, jeżeli chodzi o sprawdzenie wpływu tego naszego budynku na istniejący otoczenie na jakiś konkretny kontekst urbanistyczny pod warunkiem, że nie stawiamy budynku w szczerym polu gdzie to tak na dobrą sprawę nie ma większego znaczenia, jak te cienie padają na teren.

Uwaga:

1. W widoku 2D również istnieje możliwość włączenia cieni, aczkolwiek w innym celu.
2.  Można kontrolować widoczność cieni w kolejnych widokach.
3.  Włączenie lub wyłączenie cieni w jednym widoku nie wpływa na inne widoki.

Włączanie cieni w skrócie

Cienie możemy włączyć na dwa sposoby:

1.  Na pasku sterowania widokiem kliknij opcję  Wyłącz/włącz cienie > Włącz cienie.
2.  Na pasku kontroli widoku kliknij kolejno opcję Styl wizualny > Opcje wyświetlania graficznego. W obszarze Cienie okna dialogowego Opcje wyświetlania grafiki wybierz opcję Rzucaj cienie, a następnie kliknij przycisk OK.

W celu przygotowania materiału został użyty przykładowy plik programu Revit (rac_basic_sample_project.rvt), który jest domyślnie instalowany wraz z programem.
