Revit - Jak ustawić osie? Poradnik, Tutorial

Data publikacji: 06-03-2022  |  Data aktualizacji: 03-01-2024  | Autor: Sebastian Boryczka

Aby ustawić osie w programie Revit, skorzystaj z narzędzia GRID (dostępnym w panelu Datum -> zakładka Architecture lub pod skrótem klawiszowym GR). Po uruchomieniu narzędzia, panel Modify | Place Grid pozwala na wrysowanie osi poprzez wybór różnych opcji, takich jak Line (linia), Start-end-radius Arc oraz Center-ends Arc (łuk), lub Pick Lines (wybór istniejących linii). Możesz także rysować wieloelementowe osie narzędziem Multi-Segment, wybierając kierunki odsunięcia od istniejących linii. Osie są numerowane automatycznie, a ich numerację możesz zmienić bezpośrednio na rysunku lub w oknie właściwości.

Revit - Jak ustawić osie? Poradnik, Tutorial

Podstawowym układem odniesienia w projektach są osie projektowe, dlatego nie mogło ich zabraknąć w takim programie jak Revit.

Revit - Rysowanie Osi

Aby narysować osie naszego projektu należy użyć narzędzia GRID w zakładce Architecture, na panelu Datum, lub użyć skrótu GR.

Revit jak wrysować osie - 02


Jeżeli chcesz dowiedzieć się więcej o skrótach klawiszowych i poznać najbardziej przydatne przeczytaj artykuł - Revit – Najprzydatniejsze skróty klawiszowe – Poradnik, lub jeżeli chcesz nauczyć się ustawiać własne, przejdź do tego artykułu - Revit – Jak ustawić skróty klawiszowe? Tutorial, poradnik.

Po uruchomieniu narzędzia wyświetli nam się panel Modify | Place Grid z opcjami wrysowywania osi.

Revit jak wrysować osie - 03

Do wyboru mamy wylosowanie osi linią (Line), po łuku (Start-end-radius Arc oraz Center-ends Arc) oraz wybierając już istniejące linie (Pick Lines). Tej ostatniej opcji najczęściej będziemy używać aby przerysować osie z odczytanego pliku DWG lub odsunąć oś od jakiejś istniejącej osi lub linii. W takim przypadku należy ustawić wartość Offset w pasku bezpośrednio pod zakładką.

Revit jak wrysować osie - 04

Wybierając linię od której chcemy odsunąć nową oś musimy najechać na nią kursorem oraz wybrać kierunek odsunięcia.

Revit jak wrysować osie - 05

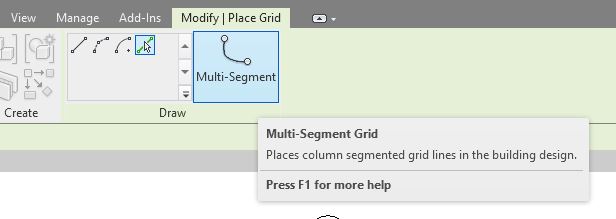

Mamy również możliwość rysowania wieloelementowych osi narzędziem Multi-Segment.

Revit jak wrysować osie - 06

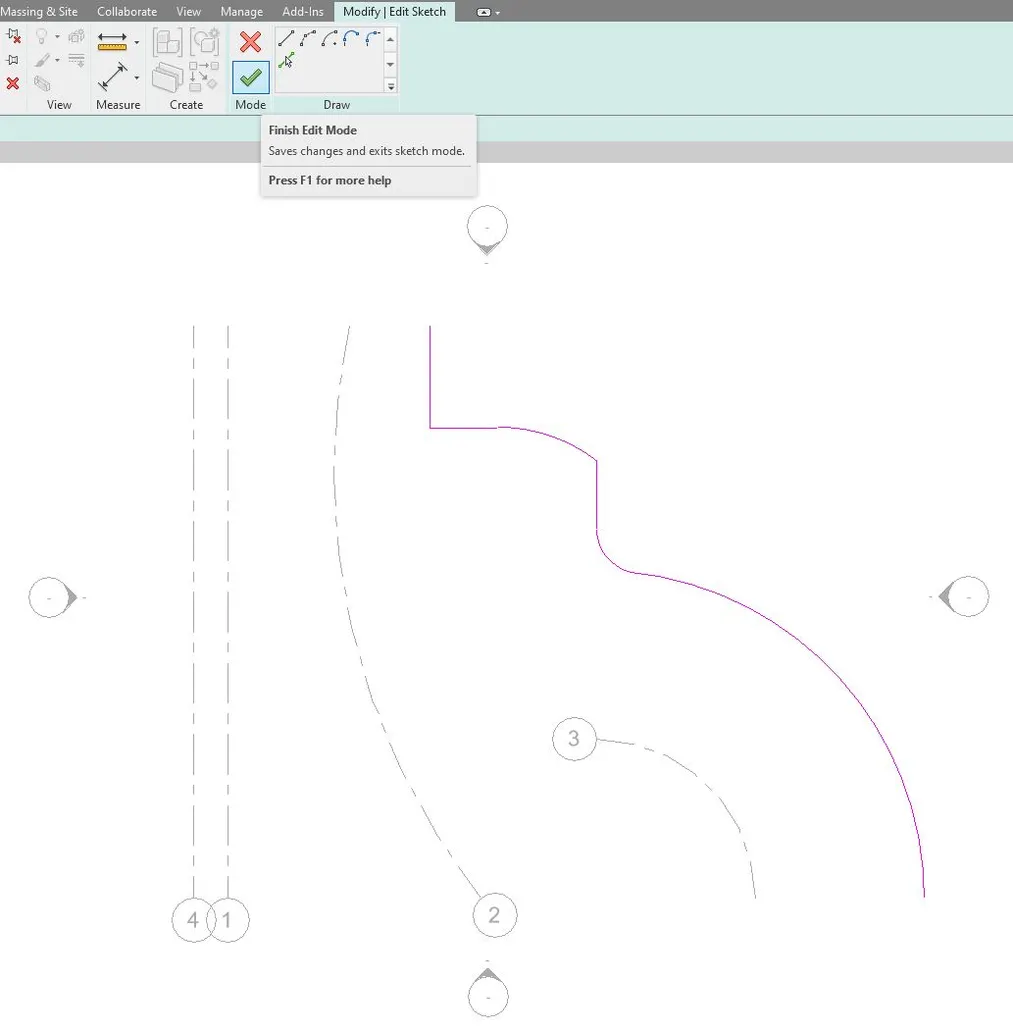

Po jego wybraniu wchodzimy w tryb rysowania obrysu (podobnie jak przy rysowaniu podłóg czy dachów) w którym mamy dostępne narzędzia rysowania linii. Po narysowaniu zamierzonego kształtu osi akceptujemy klikając Finish Edit Mode.

Revit jak wrysować osie - 07


Revit - Numeracja Osi

Osie numerowane są kolejno, tzn jeżeli poprzednią oś którą utworzyliśmy miała numer 6, to kolejna będzie z numerem 7.


Możemy zmienić numer osi bezpośrednio na rysunku, klikając na nią i zmieniając numer w główce osi, bądź przechodząc do okna właściwości i zmieniając numer pod pozycją Name w panelu Identity Data.

Revit jak ustawić osie - 08

Revit jak ustawić osie - 09

Jeżeli chcemy zmienić numerację osi na litery, wystarczy zmienić nazwę wybranej osi na literę np. A. Każda kolejna oś będzie ponumerowana kolejnymi literami alfabetu.


Revit jak ustawić osie - 10
