W poprzednim
artykule, omówiłam metody tworzenia dachu. Zachęcam do zapoznania się z tym
artykułem! Revit - Jak zrobić dach? Poradnik
Natomiast dzisiaj opowiem:
- Jak wymodelować komin,
- Jak wyciąć na niego otwór w dachu,
- Jak wymodelować górną osłonę, a także,
- Jak dodać kominowe kratki wentylacyjne.
W tym celu będę korzystała z własnego projektu.
Revit - Komin – modelowanie
- Korzystając z przeglądarki projektu otwieramy widok przekroju, poprzez podwójne kliknięcie lewym przyciskiem myszy,
- W widoku
przekroju tworzymy poziom, który będzie określać wysokość, do której ma sięgać
komin,
- Przechodzimy do widoku poziomu parteru,
- Zaczynamy rysować lub obrysowywać komin (jeśli
korzystamy z podkładu) ścianą jednowarstwową o grubości np. 12 cm, a następnie
w oknie właściwości ustawiamy wiązanie góry dla utworzonego komina. W tym
przypadku mamy dwa kominy, zatem pierwszy z nich łączymy z poziomem o nazwie
„komin 1” a drugi z poziomem „komin 2”.
Ogólny kształt komina jest gotowy, zatem przechodzimy do wycięcia otworu i wymodelowania górnej osłony.
Revit - Wycinanie otworu w dachu
- W
celu modyfikacji dachu, z przeglądarki projektu wybieramy poziom dach i poprzez
dwukrotne kliknięcie lewym przyciskiem myszy przechodzimy do widoku dachu,
- Na zakładce
Architektura bądź Konstrukcja wybieramy panel Otwór, a następnie Pionowo,
- Po
wybraniu narzędzia najeżdżamy kursorem myszy na płaszczyznę dachu i klikamy na
nią, w celu wskazania płaszczyzny do edycji,
- Z
palety RYSUJ, wybieramy sposób szkicowania otworu, pamiętając, aby narysowany
kształt tworzył zamkniętą pętlę.
- Zatwierdzamy klikając na przycisk zakończ tryb edycji.
Uwaga! Opcji
Pionowo używa się, gdy otwór ma być
prostopadły do poziomu.
Revit - Górna osłona komina
- Będąc w widoku 3D, wybieramy opcję Dach > wg podrysu,
- Wybieramy poziom położenia dachu (w tym przypadku „komin 1”),
- Wybieramy narzędzie DACH i tworzymy nowy typ dachu o grubości 12 cm,
- Ustalamy
jego okap na 10 cm z definicją nachylenia 3 stopnie,
- Korzystając z palety RYSUJ wybieramy narzędzie WSKAŻ ŚCIANĘ,
- Wskazujemy ściany, wokół których chcemy utworzyć osłonę,
- Zatwierdzamy klikając na przycisk zakończ tryb edycji.
Analogicznie
postępujemy z każdym kolejnym kominem w projekcie.
Revit - Kominowe kratki wentylacyjne
- Z przeglądarki projektu w kategorii Elewacje, wybieramy widok, w którym będą widoczne kratki wentylacyjne. Klikając podwójnie na nazwę, przechodzimy do widoku elewacji,
- Na zakładce Architektura bądź Konstrukcja wybieramy panel Otwór, a następnie Ściana(otwór w ścianie),
- Po wybraniu narzędzia najeżdżamy kursorem myszy na płaszczyznę ściany i klikamy na nią, w celu wskazania płaszczyzny do edycji,
- Z palety RYSUJ, wybieramy sposób szkicowania
otworu, pamiętając, aby narysowany kształt tworzył zamkniętą pętlę.
- Kopiujemy otwór w poziomie, a następnie za
pomocą narzędzia Lustro odbijamy oby dwa otwory na drugą stronę
Revit - Wstawianie szybu do wnętrza komina
Ostatnią rzeczą, jaka została nam do zrobienia, jest wprowadzenie szybu do wnętrza komina, po to by wyciąć otwory w stropach na niższych kondygnacjach. Dzięki temu, przy robieniu zestawienia materiałów, powierzchnie te nie zostaną wliczone do przedmiaru.
- Z przeglądarki projektu otwieram dowolny poziom poniżej dachu
- Na zakładce Architektura bądź Konstrukcja wybieramy panel Otwór, a następnie Szyb,
- Z palety RYSUJ, wybieramy sposób szkicowania otworu, pamiętając, aby narysowany kształt tworzył zamkniętą pętlę.
- Przechodzimy do widoku przekroju tnącego przez ten komin lub tworzymy przekrój roboczy, po to by ustalić wysokość szybu.
Uwaga: możemy to również zrobić w oknie właściwości nadając wartości parametrom wiązania.

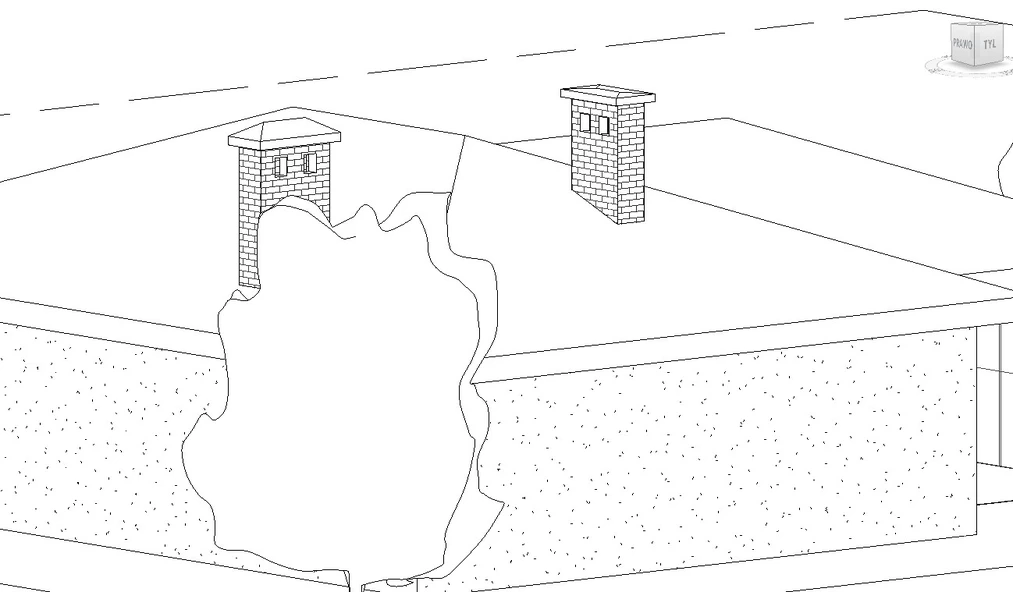

Komin jest już gotowy!
Jeśli chcesz poznać lepiej ten program to sprawdź nasze szkolenia z programu Revit.
Pozdrawiam serdecznie :)
