Revit - Jak dodać elewację - Tutorial, poradnik

Elewacja w Revicie jako programie BIM-owskim jest tworzona automatycznie na podstawie rzutów, przekrojów oraz innych informacji wprowadzonych do modelu. Domyślnie tworzone są 4 elewacje (East, North, South i West). Bywają jednak sytuacje gdy chcemy dodać więcej elewacji (które mogą być używane także jako rozwinięcia ścian). Aby dodać nową elewację wystarczy:

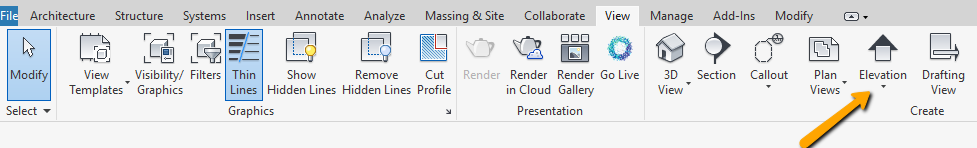

Będąc na jednym z rzutów (na przekrojach i w widoku 3d funkcja dodania elewacji jest niedostępna) przejść do zakładki View
Wybrać Elevation
Ustawić w miejscu z którego ma być widok elewacji. W przeglądarce projektu (Project Browser) w zakładce Elevations pojawi się nowy widok.

Tip:

Po wybraniu symbolu elewacji pojawia się niebieska linia, która pokazuje zakres widoku. Można go rozszerzać i zwiększać głębokość widoku
Aby zmienić nazwę elewacji wystarczy w przeglądarce projektu (Project Browser) wybrać elewację, kliknąć prawym przyciskiem myszy i wybrać Rename
Aby usunąć elewację trzeba usunąć symbol elewacji i w oknie, które się pojawi zgodzić się na usunięcie korespondującego widoku.

Chcesz dowiedzieć się więcej? Sprawdź nasze kursy z Revita! :)

Pozdrawiam!
