SketchUp uważa się za bardzo intuicyjny program. Jednak zaokrąglenie krawędzi wcale nie jest takie proste. W przeciwieństwie do AutoCada czy innego oprogramowania typu CAD, nie znajdziesz tu dedykowanego narzędzia do zaokrąglania. Na próżno szukać funkcji Chamfer, Fillet czy Bevel. Trzeba poradzić sobie w inny sposób.

Sketchup - Zaokrąglanie “na płasko”

Aby, zaokrąglić w dwuwymiarowej płaszczyźnie trzeba najpierw znaleźć dwa odcinki, na których następnie zostanie wykonana operacja zaokrąglenia. Jeśli zaokrąglenie ma mieć równy promień, to należy odnieść dwie takie same odległości na każdym z nich. W moim przykładzie rysuję dwa 10-centymetrowe odcinki za pomocą narzędzia linii.

SketchUp - jak zaokrąglić krawędzie? - 10

Następnie wybieram narzędzie łuku, najlepiej łuku z dwóch punktów. Dzięki uprzednio odniesionym na odcinkach odległościach mogę łatwo wskazać gdzie dokładnie ma zacząć się zaokrąglenie i gdzie ma się zakończyć. Wystarczy, że najadę na odcinek, a odległość 10 cm odnajdzie się sama poprzez podświetlenie zielonego punktu na linii. To samo stanie się po drugiej stronie.

SketchUp - jak zaokrąglić krawędzie? - 11

Nie muszę nawet znać drugiej odległości, aby mieć pewność, że łuk jest styczny. Świadczy o tym jego różowo-fioletowy kolor. Po zatwierdzeniu lewym klawiszem myszy powstaje geometria zaokrąglenia. Teraz należy już tylko usunąć zbędne elementy.

SketchUp - jak zaokrąglić krawędzie? - 12

Raz wykonaną operację można powtórzyć w innych miejscach. Aby zrobić to szybciej naciśnij dwukrotnie lewym klawiszem myszy kierując go w dowolny kąt i mając przy tym aktywne narzędzie łuku. Zaokrąglenie zostanie wykonane ponownie z tym samym promieniem i będzie jednakowo styczne.

SketchUp - jak zaokrąglić krawędzie? - 13

Zaokrąglenie w 3D

Płaskie zaokrąglenie jest stosunkowo łatwe. Zaokrąglenie ostrych krawędzi w 3D to już nie taka prosta sprawa. Aby to zrobić musisz skorzystać z rozszerzenia FredoCorner lub starszej wersji tej wtyczki, czyli RoundCorner. Znajdziesz je tutaj: https://sketchucation.com/plugin/2120-fredocorner i tu: https://sketchucation.com/plugin/1173-roundcorner.

A jeśli nie wiesz jak pobierać i instalować rozszerzenia, to odsyłam Cię do artykułu: Jak zainstalować plugin, wtyczkę - Poradnik, tutorial.

* Uwaga! Aby korzystać z tych rozszerzeń musisz zainstalować dodatkową bibliotekę LibFredo6: https://sketchucation.com/plugin/903-libfredo6.

Dysponując FredoCorner lub RoundCorner zaokrąglenie odbywa się w sposób automatyczny. Po prostu wskaż krawędź, która ma zostać zaokrąglona i wybierz odpowiednią dla zaokrąglenia ikonę. Może to być gładki fillet albo kanciasty chamfer. Jest dużo możliwości. Dopasuj je do potrzeb. a następnie określ odległość (promień zaokrąglenia) i ilość segmentów zaokrąglenia (ilość odcinków, z których będzie składał się łuk budujący zaokrąglenie).

SketchUp - jak zaokrąglić krawędzie? - 14

FredoCorner to doskonały sposób na dodanie szczegółu do ostrych krawędzi obiektów SketchUp. Potrafi wykonać wiele przekształceń jednocześnie i znacznie ułatwia pracę w tym zakresie.

Pozorne zaokrąglenie w V-Ray

W niektórych sytuacjach bevellingFredoCorner wymaga dużo pracy, a zastosowanie go na wielu krawędziach jednocześnie dodaje do sceny dużo zbędnych detali. Często takie zaokrąglenie nie jest nawet dobrze widoczne, bo krawędzie są daleko, a rozdzielczość wizualizacji nieduża. W takiej sytuacji warto zastosować dodatkowy BumpV-Ray, który doda scenie detalu bez obciążania jej.

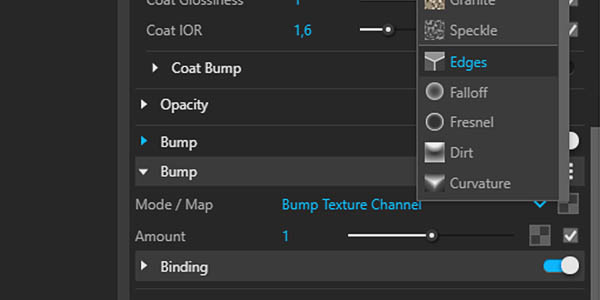

Tradycyjnie Bump Map to sposób na dodanie struktury do materiału. Jeśli jednak zmienisz Mode / Map na Bump Texture Channel i wskażesz Edges jako specjalną mapę Bump, to zamiast trójwymiarowej faktury na całości, zastosujesz zmiany wyłącznie dla krawędzi geometrii.

SketchUp - jak zaokrąglić krawędzie? - 06

Intensywność efektu zaokrąglenia możesz kontrolować przy pomocy parametru Width (promień zaokrąglenia) i Bump Amount (widoczność zaokrąglenia). Spójrz na poniższe grafiki, aby porównać ze sobą dwie siatki: z wyłączonym i włączonym Bump Texture Channel.

SketchUp - jak zaokrąglić krawędzie? - 07SketchUp - jak zaokrąglić krawędzie? - 07

Podsumowanie

Zauważ na ile sposobów można zaokrąglić krawędzie w SketchUpieV-Rayu. Zastosuj jedną z trzech przedstawionych przeze mnie metod dopasowując ją do potrzeb. A jeśli chciałbyś rozwinąć swoje umiejętności w tym oprogramowaniu to koniecznie sprawdź nasze internetowe kursy wideo: Kurs Sketchup 2021 Pro od podstawKurs Sketchup V-Ray 5 od podstaw!
