Revit - Na co zwrócić uwagę zaczynając tworzyć rodzinę - Tutorial, poradnik

Data publikacji: 04-10-2018  |  Data aktualizacji: 30-03-2020  | Autor: Emilia Dudzińska

Revit - Na co zwrócić uwagę zaczynając tworzyć rodzinę - Tutorial, poradnik


Nową rodzinę można zacząć tworzyć z panelu startowego lub File ->New ->Family. W tym momencie należałoby się zastanowić jaki rodzaj elementu tworzymy.

Revit - Na co zwrócić uwagę zaczynając tworzyć rodzinę - tutorial, poradnik - 02

Revit - Na co zwrócić uwagę zaczynając tworzyć rodzinę - tutorial, poradnik - 03

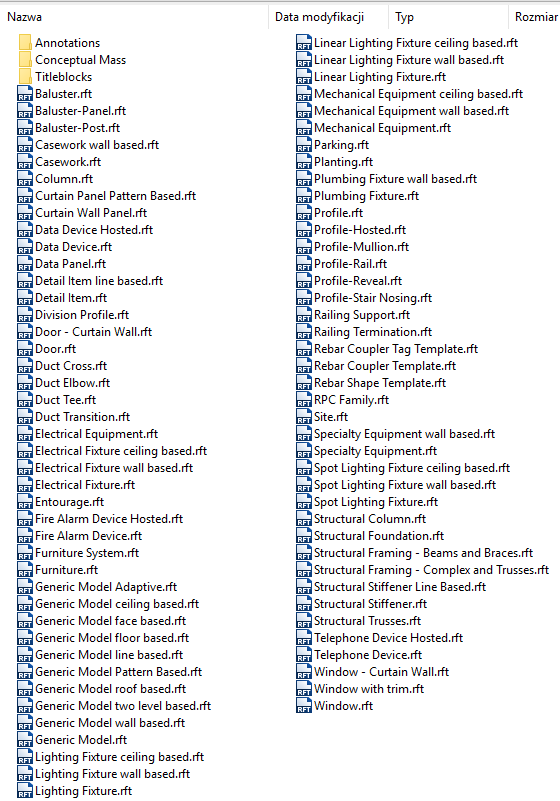

Pojawiająca się lista Kategorii zawiera listę plików startowych z podstawowymi parametrami. Dla drzwi może to być wymiar otworu, dla innych elementów wysokość itd. Rodziny symboli opisowych (Annotations), Conceptual Mass oraz Titleblocks znajduję się w oddzielnych podkatalogach.

Revit - Na co zwrócić uwagę zaczynając tworzyć rodzinę - tutorial, poradnik - 04

Na potrzeby tego tutorialu użyjemy pliku dla Furniture. Pierwszą rzeczą na którą warto zwrócić uwagę to jednostki. Powinny być ustawione zgodnie z wymiarami w jakich będą tworzone.

Revit - Na co zwrócić uwagę zaczynając tworzyć rodzinę - tutorial, poradnik - 05

Warto zwrócić uwagę na Family Category Parameters.

Revit - Na co zwrócić uwagę zaczynając tworzyć rodzinę - tutorial, poradnik - 06

Są tam określone takie parametry jak:

  • Work Plane-Based - w przypadku gdy parametr jest zaznaczony, rodzina może zostać umieszczona na wybranej płaszczyźnie (np. pod kątem). Jeśli parametr pozostanie odznaczony rodzina zostanie wczytana na danym poziomie. Nie może być to zastosowane dla tzw. hosted families, które oparte są na innym elemencie (np. ściana, drzwi umieszczane są w ścianie).
  • Always vertical - gdy zaznaczone sprawia, że rodzina zawsze będzie umieszczana w pionie
  • Cut with Voids When Loaded - opcja szczególnie przydatna w przypadku np. zlewów, umywalek oraz innych elementów, w których będą wycinane otwory. W tym przypadku pozwalamy, aby w rodzinie, którą tworzymy inna rodzina wycięła otwór Shared - zaznaczenie jest ważne głównie w przypadku zagnieżdżenia jej w innej rodzinie
Do tworzenia rodziny warto użyć jako bazowych istniejących płaszczyzn referencyjnych (Reference Planes), do których zazwyczaj są już podpięte parametry typu (możliwość kontrolowania np. wysokości i szerokości okna z poziomu docelowego pliku .rvt).

Revit - Na co zwrócić uwagę zaczynając tworzyć rodzinę - tutorial, poradnik - 07

Każda rodzina może się składać z wielu elementów takich jak bryła, pustka, symbol czy zaimportowany rysunek .dwg. Podstawowe modelowanie bryłowe wraz z przypisaniem parametru poznamy już w kolejnym tutorialu.

Zachęcamy również do zapoznania się z naszą ofertą kursów online z Revita.

Pozdrawiam :)



Autorka

Emilia Dudzińska BIM Manager

BIM Manager w biurze architektonicznym. Absolwentka wydziału Architektury Politechniki Warszawskiej,  obecnie w trakcie studiów doktoranckich. Na co dzień pracuje w programach 3ds max + v-ray, Revit, Autocad, a z pasji dzieli się wiedzą na ich temat.
