Revit - Jak zrobić stropodach - Poradnik, tutorial

Do wykonania stropodachu w programie Revit wykorzystujemy narzędzie tworzenia dachu. Można skorzystać ze wszystkich opcji tworzenia, tj:

Roof by Footprint
Roof by Extrusion
Roof by Face

W tym tutorialu skorzystam z opcji "Roof by Footprint" opierając się na ścianach.

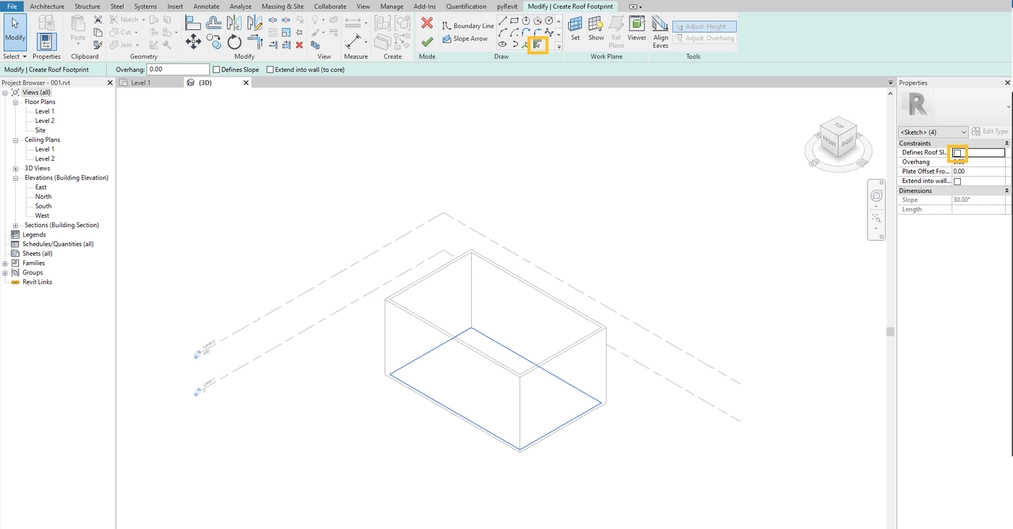

W celu stworzenia stropodachu wszystkie krawędzie musza mieć odznaczoną opcję „Defines Roof Slope”. Jeśli ten krok zostanie pominięty, nie będą dostępne opcje umożliwiające stworzenie tego rodzaju dachu.

Jak zrobić stropodach – Poradnik, tutorial - 02

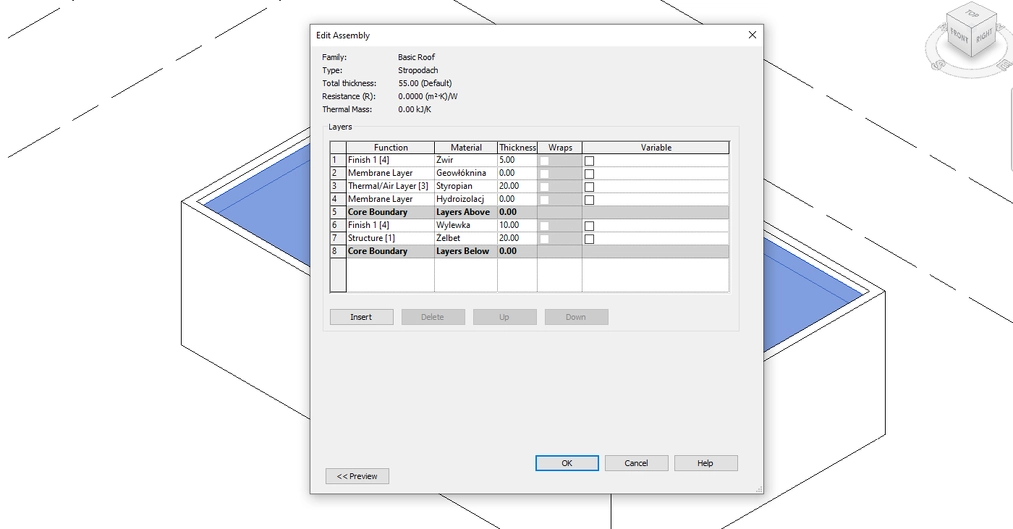

Po lub przed stworzeniem dachu należy zadbać o odpowiednie jego warstwy. Warto zwrócić uwagę na to, że warstwom o funkcji „Membrane Layer” nie można nadać grubości, więc w przekrojach konieczne będzie oznaczenie jej elementami opisowymi typu linia.

Jak zrobić stropodach – Poradnik, tutorial - 03

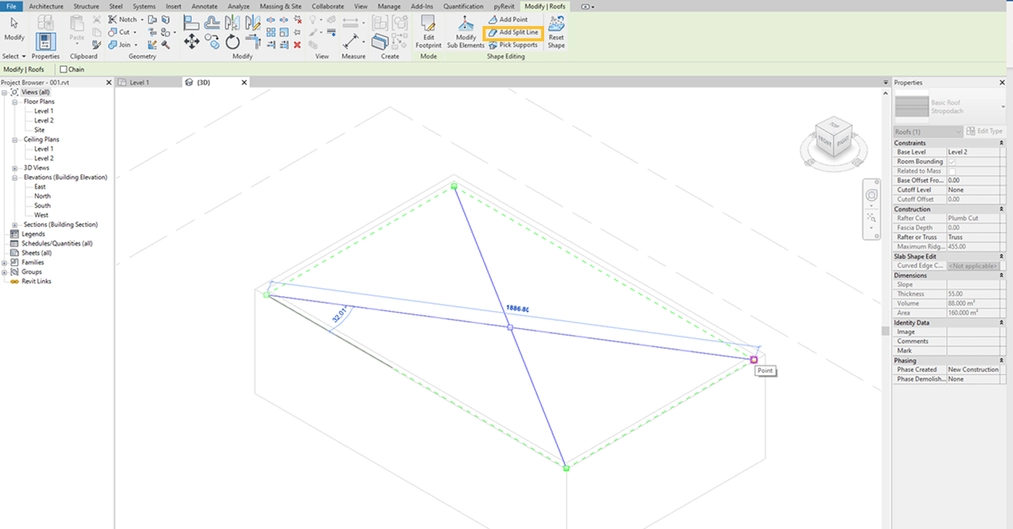

Do stworzenia spadków skorzystamy z opcji w panelu „Shape Editing”. W pierwszej kolejności skorzystam z opcji „Add Split Line” i dodam dwie linie podziału na powierzchni. Należy łączyć wierzchołki podświetlone kolorem zielonym.

Jak zrobić stropodach – Poradnik, tutorial - 04

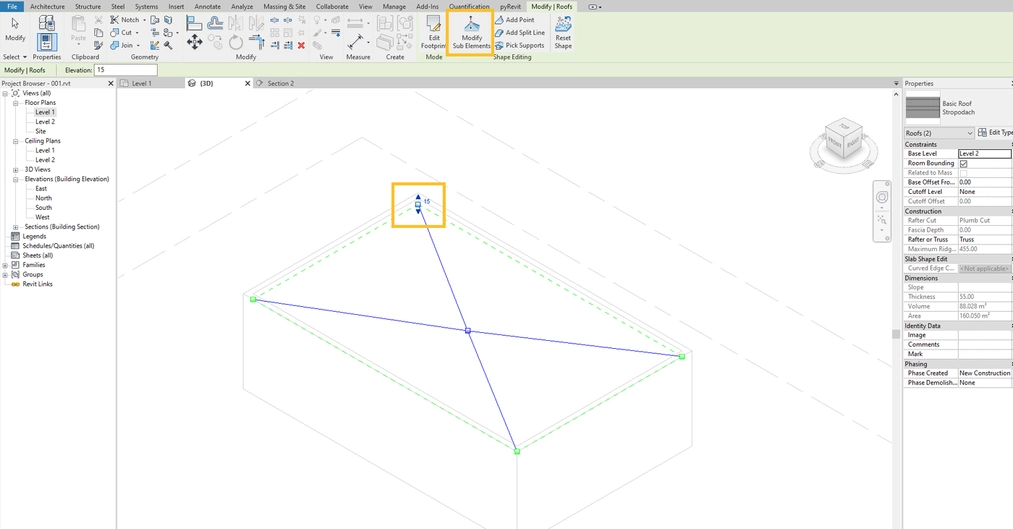

Kolejnym krokiem jest podniesienie lub obniżenie wybranych wierzchołków korzystając z „Modify Sub Elements”. W tym przypadku skorzystam z podniesienia skrajnych wierzchołków o 15 cm do góry. Podniesienie odbywa się przez zaznaczenie wierzchołka, przesunięcie go ręcznie do góry / w dół strzałkami lub wpisanie dokładnej wartości.

Jak zrobić stropodach – Poradnik, tutorial - 05

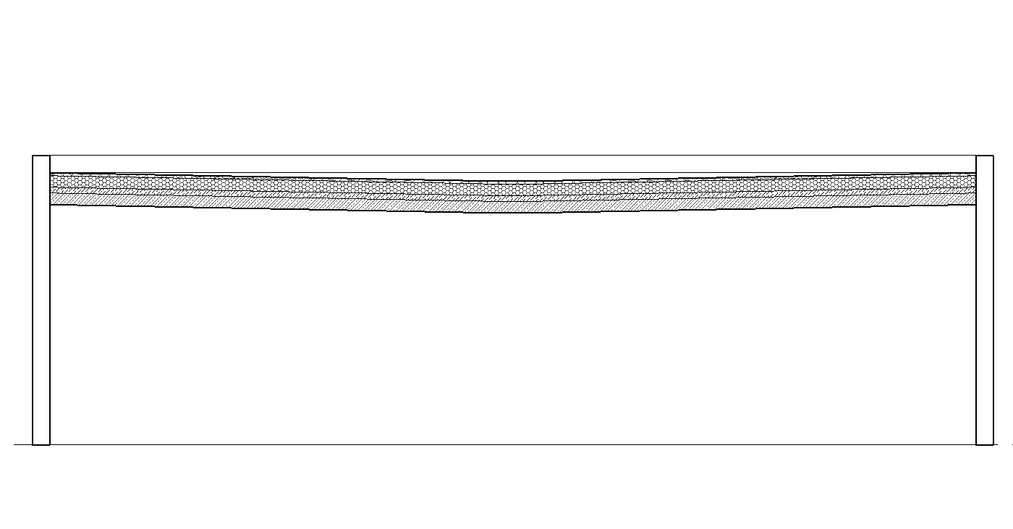

Teraz wykonajmy przekrój stropodachu, żeby sprawdzić jak zostały uformowane spadki w warstwach. W tej chwili spadek jest widoczny we wszystkich warstwach.

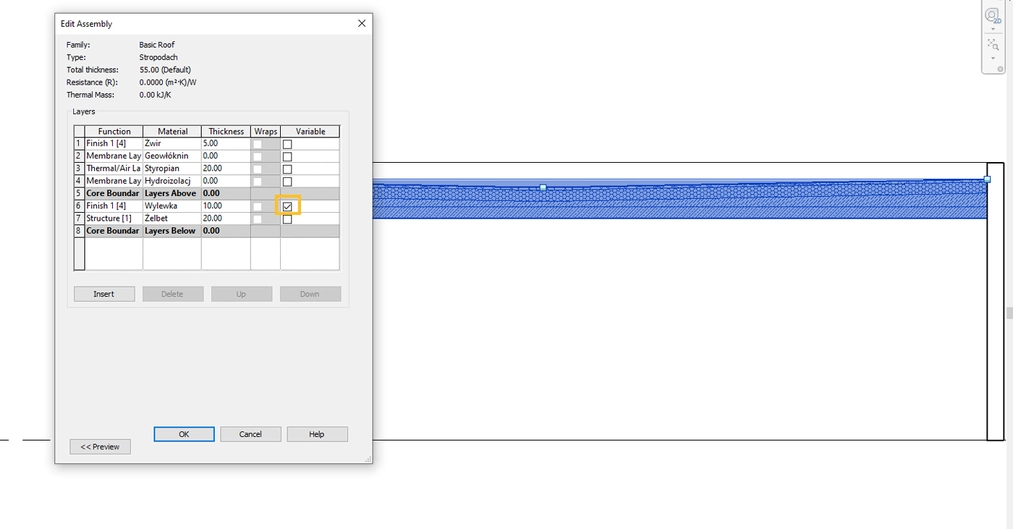

W celu uzyskania spadku w warstwie wylewki należy przejść do edycji warstw materiału i przy tym materiale zaznaczyć opcję „Variable”
