Revit - Jak wstawić podkład dwg - Wszystko co musisz wiedzieć - Poradnik, tutorial

  Po wybraniu Link Cad wyświetla się okno dialogowe z następującymi opcjami:

1. Current view only: Bardzo ważna opcja – umożliwia wstawianie podkładu tylko dla danego otwartego widoku a nie w całym modelu. Krótko mówiąc: gdy chcemy skoordynować projekt architektury z projektem np. HVAC to podkład z kanałami went.-klim. wstawiamy tylko na nasz rzut sufitu bez obawy, że będziemy musieli na każdym innym rzucie go ukryć,

2. Colors: Mamy tu trzy opcje: Preserve – zachowuje kolory linii z  podkładu, Invert – zamienia kolory linii na przeciwne (przydatne, gdy pracujemy w Cadzie na „czarnym tle” i mamy np. dużo żółtych linii, które po odwróceniu staną się niebieskie i widoczne na „białym tle” Revita), Black and white – zamienia kolory linii na czarne
3. Layers/Levels: Są trzy opcje: All – importuje wszystkie warstwy z Cada, Visible – importuje tylko te warstwy, które nie są ukryte lub zamrożone, Specify – umożliwia wybór warstw,które chcemy zaimportować

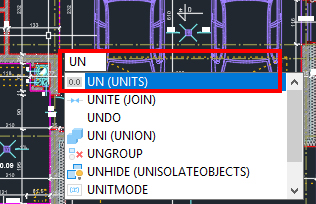

4. Import units: Tutaj wybieramy jednostki, w których importujemy CAD. Opcja Auto-Detect pobiera dane z okna Units w AutoCadzie.

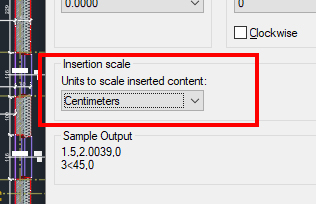

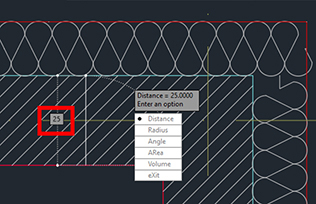

   Warto zwrócić zatem uwagę, czy mamy poprawnie ustawione jednostki w AutoCadzie. Poniższy przykład pokazuje błędne ustawienie jednostek: w oknie Units mamy ustawione milimetry, natomiast rysunek wskazuje, że rysowaliśmy w centymetrach (grubość ściany to 25 cm). W takiej sytuacji należy zmienić ustawienia jednostek na centimeters zamiast milimeters i zapisać plik. W  przeciwnym razie wstawiony podkład będzie 10 razy mniejszy niż powinien.

   ŹLE:


   DOBRZE:



   Inną opcją jest ręczne wybranie z pola Import units opcji Centimeters



5. Correct lines that are slightly off axis -ta opcja koryguje linie na ortogonalne, gdy delikatnie odbiegają od układu pion / poziom

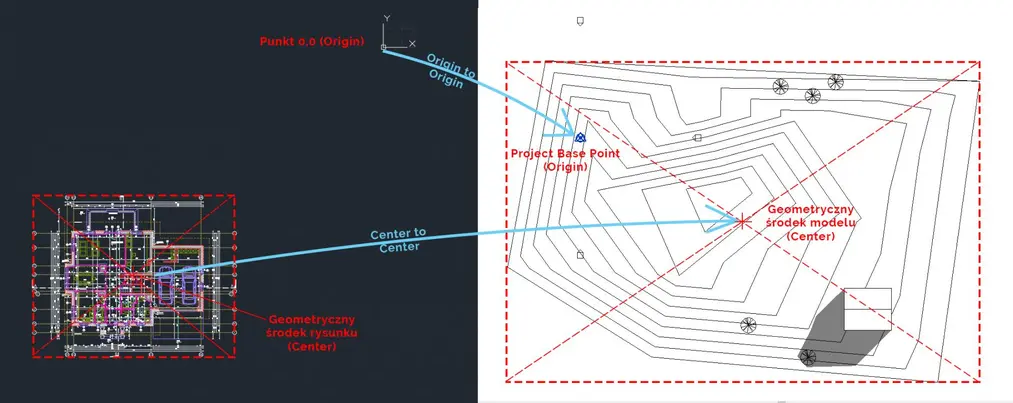

6. Positioning – bardzo ważna opcja, kontroluje miejsce wstawiania podkładu. Są cztery opcje: Auto – Center to Center – automatycznie dopasowuje geometryczny środek rysunku CAD do geometrycznego środka modelu Revit  , Auto – Origin to Origin – automatycznie dopasowuje punkt 0,0 z  rysunku CAD do Project Base point w Revicie, Manual – Origin  –  ręczne wstawianie podkładu z uwzględnieniem punktu 0,0 rysunku CAD, Manual – Center - ręczne wstawianie podkładu z uwzględnieniem środka geometrycznego rysunku CAD



   TIP: Jeśli nie masz pewności co do lokalizacji Project Base Point w modelu oraz punktu 0,0 w Cadzie warto użyć opcji Manual – Center, to może zapewnić największą kontrolę (zwłaszcza przy podkładach roboczych – np. do detalu)

7.  Place at: Pozwala wybrać poziom w Revicie, na którym chcemy umieścić podkład (W przypadku zaznaczenia Current view only ta opcja jest zablokowana)
8. Orient to view: W przypadku gdy w  Revicie True North i Project North różnią się zaznaczenie tej opcji orientuje podkład względem Project North. Więcej na ten temat znajdziesz w naszym innym poradniku - Revit - Jaka jest różnica pomiędzy Project North a True North? - Tutorial, poradnik.

Revit – Kontrolowanie podkładu

Po podłączeniu podkładu w zakładce Insert -> Manage links pojawił nam się nasz plik CAD. Możemy go uaktualniać przez funkcję Reload, a gdy zmieni swą ścieżkę przez Reload From. Ponadto możemy go odpiąć – Unload, przypiąć na stałe do projektu – Import (wówczas podkład zachowuje się tak jakbyśmy przy wstawianiu użyli opcji Import Cad) oraz zlikwidować – Remove.

Ponadto widoczność i wyświetlanie wstawionych warstw jesteśmy w stanie kontrolować z  poziomu Visibility/Graphics (skrót VV lub VG)



Łączność AutoCad – Revit jest wciąż nieodłącznym i ważnym elementem pracy projektowej, dlatego warto świadomie panować nad nim. Mam nadzieję, że ten poradnik pomoże Ci w lepszej kontroli wstawiania i używania podkładu DWG w Twoich projektach. Jeśli chcesz dalej poszerzać wiedzę z tego programu, to zachęcamy do zapoznania się z ofertą naszych kursów online z Revita, gdzie znajdziesz coś dla siebie.

Pozdrawiam,
