Archicad - Własny wariant graficzny etykiety - Poradnik, tutorial

Data publikacji: 24-02-2020  |  Data aktualizacji: 06-02-2023  | Autorka: Daria Janik

Archicad - Własny wariant graficzny etykiety - Poradnik, tutorial


Etykieta to narzędzie pozwalające wyświetlać wybrane informacje o elemencie.

Mamy dostępnych kilka wariantów standardowych w  bibliotece ARCHICADa jak lista warstw, opis schodów, czy wykończenia. Możemy zmieniać w nich wyświetlane dane wybierając odpowiednie parametry lub właściwości, ale grafika zostaje taka sama.

Jeśli chcesz dowiedzieć się więcej o etykietach to sprawdź nasz poradnik -  Archicad - Czym są etykiety i jak z nich korzystać? Poradnik, tutorial

W tym poradniku dowiesz się jak zrobić zupełnie nowy wariant, któremu można nadać dowolną formę.

Archicad - Tworzenie etykiety

Pierwszym krokiem jest stworzenie na rzucie za pomocą takich narzędzi jak tekst, autotekst, linia, polilinia, okrąg i wypełnienie wyglądu nowej etykiety. Przykładowo zrobimy etykietę dla ściany. Zaczniemy od ID elementu. Wybieramy z palety „Dokument” w pasku po lewej stronie „Tekst” (skrót Alt+T) i wpisujemy „ID:”. Kopiujemy go obok, zamieniamy tekst na autotekst i z dodajemy z listy parametr „ID Elementu”.

Archicad - Własny wariant graficzny etykiety - Poradnik, tutorial -02

Następnie w kolejnym wierszu jako parametr wybieramy „Maksymalną wysokość ściany”. Po lewej stronie zamiast tekstu „Wysokość” możemy zrobić za pomocą linii lub polilinii symbol.

Archicad - Własny wariant graficzny etykiety - Poradnik, tutorial -03

Kolejnym elementem nowej etykiety będzie powierzchnia i  objętość ściany bez odjęcia otworów. Jako dane autotekstów wybieramy „Powierzchnię brutto ściany po stronie zewnętrznej” oraz „Objętość brutto”. Symbole możemy stworzyć przy pomocy wypełnień zmieniając kolor pióra, żeby lepiej pokazać analizowany parametr.

Archicad - Własny wariant graficzny etykiety - Poradnik, tutorial -04

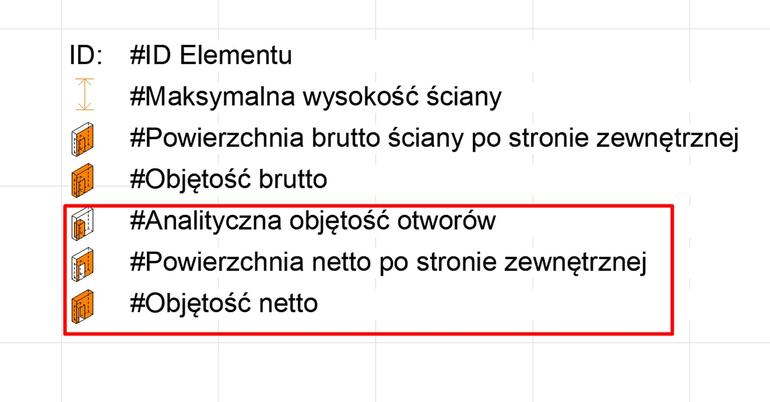

W dalszej części dodajemy informację odnośnie analitycznej objętości otworów, a później powierzchni i objętości netto, czyli po odjęciu otworów.

Archicad - Własny wariant graficzny etykiety - Poradnik, tutorial -05

Na koniec możemy dodać jeszcze jednostki wszystkich elementów.

Archicad - Własny wariant graficzny etykiety - Poradnik, tutorial -06

Teraz mamy już przygotowaną podstawę etykiety. Jednak by nasze linie, wypełnienia i  tekst naprawdę się nią stały musimy zaznaczyć całość, wybrać „Plik” w górnym pasku, następnie otworzyć zakładkę „Biblioteki i obiekty” i wybrać „Etykieta” z listy „Zachowaj zaznaczenie jako…”.

Archicad - Własny wariant graficzny etykiety - Poradnik, tutorial -07

Otworzy nam się okno dialogowe, gdzie możemy nadać nazwę swojej etykiecie, a następnie zmienić pióra użyte w zaznaczeniu. Nie jest to jednak coś, czego później nie mamy możliwości zmienić, bo w ustawieniach etykiety ich podmiana nadal będzie dostępna.

Archicad - Własny wariant graficzny etykiety - Poradnik, tutorial -08

Po zatwierdzeniu wybieramy narzędzie „Etykieta” z paska po lewe stronie i wchodzimy w jego ustawienia. W panelu „Typ” szukamy utworzonego przez nas wariantu czyli i klikamy w niego. Sprawdzamy czy w podglądzie po prawej stronie jest to ten właściwy. Dodajemy wskaźnik z panelu niżej i wybieramy „OK”. Następnie sprawdzamy jeszcze czy geometria jest wybrana jako powiązana w  pasku info.

Archicad - Własny wariant graficzny etykiety - Poradnik, tutorial -09

Teraz wystarczy już tylko wybrać ścianę, do której chcemy przypisać etykietę i mamy taki efekt końcowy:

Archicad - Własny wariant graficzny etykiety - Poradnik, tutorial -10

Możemy też stworzyć etykietę wyłącznie z autotekstami wybranych przez nas parametrów bez grafiki za pomocą właściwości z wyrażeniami. Zachęcam do przeczytania poprzedniego poradnika pt. Zastosowania wyrażeń w etykietach, żeby się tego nauczyć.

Jeśli chcesz lepiej poznać ten program to sprawdź nasz kurs online - Archicad 22 od podstaw.

Pozdrawiamy! :)
