Autocad - Jak obliczyć pole powierzchni - Tutorial, poradnik

Data publikacji: 28-04-2023  |  Data aktualizacji: 18-09-2023  | Autor: Adrian Szerszeń

Aby obliczyć pole powierzchni w Autocadzie, skorzystaj z funkcji "Zmierzgeom" - narysuj pole powierzchni przez wskazywanie jego wierzchołków. Możesz też skorzystać z polilinii - zacznij od obrysowania polilinią kształtu, który chcesz zmierzyć. Kolejne kroki poznasz w dalszej części artykułu.

Autocad - Jak obliczyć pole powierzchni - Tutorial, poradnik

Spis treści

    W trakcie niemalże każdego projektowania przychodzi moment, że trzeba zliczyć jakąś powierzchnię. W programie AutoCad nie jest to skomplikowane i generalnie można zrobić to kilka sposobów. Przeczytaj artykuł i dowiedz się, jak obliczyć pole powierzchni w AutoCad.

    Funkcja „Zmierzgeom” (ang. „Measuregeom”)

    Funkcja Measuregeom poza mierzeniem powierzchni umożliwia również wykonanie wielu innych rodzajów pomiarów. Po uruchomieniu wyżej wspomnianej komendy, do wyboru pojawią się następujące opcje: „Długość” (ang. „Distance”), „Promień” (ang. „Radius”), „Kąt” (ang. „Angle”), „Objętość” (ang. „Volume”) oraz to co interesuje nas najbardziej – „Powierzchnia” (ang. „Area”). Wybierając ową pozycję można przejść od razu do rysowania pola powierzchni poprzez wskazywania jego wierzchołków (w tym wypadku należy pamiętać, aby uruchomiony był tryb snapowania do punktów charakterystycznych) lub skorzystać z dodatkowych opcji wykonania pomiaru. Możliwości, które są dostępne z poziomu wiersza poleceń to wskazanie obiektu składającego się z zamkniętej obwiedni (najszybszy pomiar używając tego narzędzia) oraz dodawanie i  odejmowanie dodatkowych pól powierzchni.

    Autocad - Jak obliczyć pole powierzchni - Tutorial, poradnik - 02

    Warto również wspomnieć, że narzędzie do zmierzenia pola powierzchni można bezpośrednio aktywować poprzez wpisanie polecenia „Powierzchnia” (ang. „Area"), dzięki czemu w zupełności pominiemy pierwszy krok polegający na wskazaniu konkretnego rodzaju pomiaru.

    Kiedy korzystać z funkcji „Zmierzgeom” do obliczania pola powierzchni w AutoCad

    Funkcja „Zmierzgeom” doskonale sprawdza się w przypadku, gdy chcemy uzyskać szybki wynik mniej skomplikowanych oraz nielicznych obiektów, gdyż ponowne mierzenie wiąże się z wykonaniem wszystkich czynności od nowa.


    Odczytywanie powierzchni z polilinii

    Drugi sposób obliczania pola powierzchni w AutoCad opiera się na wykorzystaniu właściwości polilinii, która zawiera w  sobie informację o tym, jakie tworzy pole powierzchni.

    Jak zmierzyć pole powierzchni korzystając z polilinii

    1. Obrysuj polilinią kształt, który chcesz zmierzyć

    W tym celu warto stworzyć osobną warstwę i od razu zdefiniować ją jako niedrukowalną. Wykonywane na niej obwiednie nie istnieją w sposób fizyczny w projekcie, a są tylko elementami pomocniczymi przy rysowaniu.

    2. Pomniejsz uzyskany obrys o warstwy wykończeniowe ścian

    Dlatego? Działanie tej metody można najprościej wyjaśnić na przykładzie zmierzenia powierzchni użytkowej jakiegoś pomieszczenia. W pierwszym kroku ustaw warstwę przeznaczoną dla powierzchni jako bieżącą i obrysuj interesujące Cię pomieszczenie za pomocą polilinii. Następnie ze względu na to, że mierzysz powierzchnię użytkową, uzyskany obrys pomniejsz o warstwy wykończeniowe ścian.

    3. Korzystając z funkcji „Odsuń” (ang. „Offset”) odsuń do środka polilinię o wartość zależną od Twoich indywidualnych założeń projektowych.

    4. Odczytaj powierzchnię pola z otrzymanej obwiedni.

    Aby to zrobić użyj palety właściwości. Możesz ją uruchomić skrótem klawiszowym „Ctrl+1”. W oknie palety zaznacz obrys pomieszczenia i sprawdź wartość dla pozycji  „Obszar” (ang. „Area”) w zakładce „Geometria” (ang. „Geometry”)

    5. Zweryfikuj jednostki

    Zazwyczaj tego rodzaju rysunki wykonywane są w  centymetrach, gdzie powierzchnię pomieszczeń podaje się w metrach kwadratowych. Przyjmijmy, że tak jest również i w tym wypadku. Jeśli chcesz otrzymać wynik w metrach kwadratowych wartość widoczną w oknie właściwości należy przyjąć jako 10 000 razy mniejszą, ponieważ 1 cm2 = 0,0001m2.

    Możesz skorzystać z wbudowanego kalkulatora AutoCad. Zaznacz interesującą Cię pozycję w palecie właściwości. Obok jej wartości pojawi się ikonka uruchamiająca  kalkulator. Jego obsługa jest prosta i nie powinna sprawiać nikomu problemu.

    Autocad - Jak obliczyć pole powierzchni - Tutorial, poradnik - 03

    Odczytywanie powierzchni z kreskowania

    Wiesz już, jak sprawdzić powierzchnię dla pojedynczego pomieszczenia. Teraz poznasz sposób na sprawdzenie sumy powierzchni kilku pomieszczeń w AutoCad. W tym wypadku sama polininia nie wystarczy - trzeba będzie się wspomóc kreskowaniem.
    W dalszej części tekstu dowiesz się krok po kroku, jak odczytać pole powierzchni z kreskowania w AutoCad. Pamiętaj, że zanim skorzystasz z kreskowania, należy odpowiednio przygotować rysunek.

    1. Wyizoluj warstwę z obwiedniami.

     Aby wyizolować warstwę z obwiedniami w AutoCadzie, skorzystać w funkcji „Warizo” (ang. „Layiso”), która wyłącza z widoku wszystkie warstwy oprócz tych, na których leżą aktualnie zaznaczone obiekty. Zaznacz więc jakąkolwiek obwiednię i wpisz komendę.

    Autocad - Jak obliczyć pole powierzchni - Tutorial, poradnik - 04

    2. Wykonaj kreskowanie

    Gdy wyizolujesz warstwę, skup się na wykonaniu kreskowania, poprzez wpisanie komendy „Kreskuj” (ang. „Hatch”). Możesz wybrać dowolny wzór kreskowania. Z doświadczenie nie polecam jednak „Solid”, ponieważ trudno jest go potem zaznaczać.

    W opcjach kreskowania odznacz pozycję „Stwórz oddzielne kreskowania” (ang. „Create separate hatches”). Aby uzyskać sumę powierzchni potrzebujesz kreskowania zespolonego.

    3. Wskaż pola do kreskowania

    Kolejna istotna kwestia, to sposób wskazywania pola do kreskowania, co jest do ustalenia w panelu „Obwiednie” (ang. „Boundaries”). Najefektywniejsza tutaj będzie opcja „Dodaj: Wskaż obiekty” (ang. „Add: Select objects”), po jej wskazaniu wystarczy zaznaczyć wszystkie przygotowane wcześniej obrysy pomieszczeń i  zatwierdzić kreskowanie.


    Autocad - Jak obliczyć pole powierzchni - Tutorial, poradnik - 05

    4. Przywróć pierwotny stan warstw

    Aby wrócić do pierwotnego stanu warstw, skorzystaj z komendy „Warodizo” (ang. „Layuniso”) i uruchom palety właściwości (Ctrl+1).

    5. Odczytaj sumę powierzchni pola stworzonego kreskowania

    Sumę powierzchni pola stworzonego kreskowania możesz sprawdzić w pozycji „Łączny obszar” (ang. „Cumulative Area”), znajdującej się w zakładce „Geometria” (ang. „Geometry”).

    Autocad - Jak obliczyć pole powierzchni - Tutorial, poradnik - 05

    6. Sprawdź jednostki

    Niestety także i tutaj nie ominie Cię problem z różnymi jednostkami. Zweryfikuj je tak samo, jak w przypadku polilinii, czyli odpowiednio przeskaluj widoczną wartość.

    Metki pomieszczeń z atrybutami

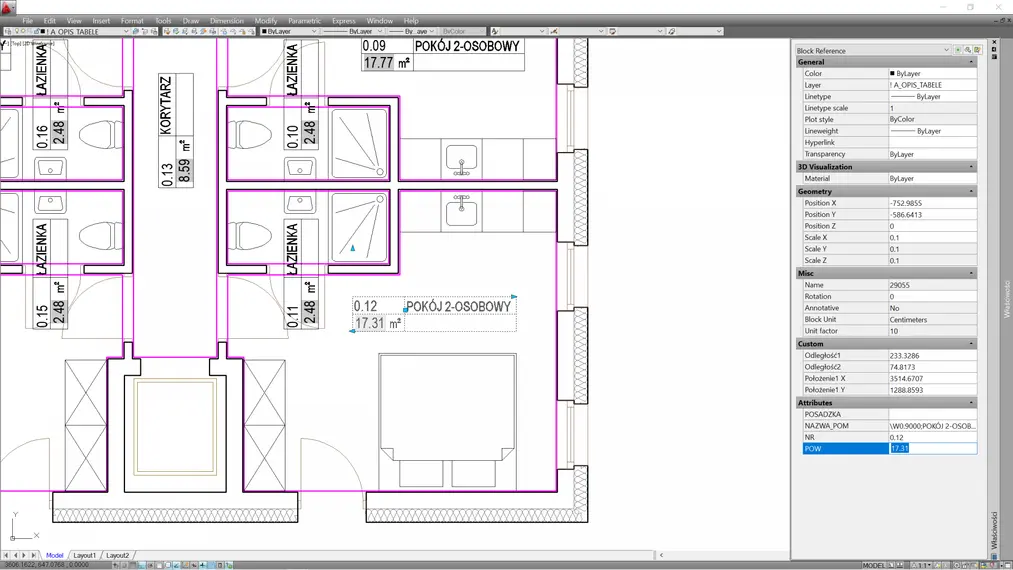

    Jeśli korzystasz z pełnej wersji programu AutoCad, możesz wygenerować całą listę powierzchni na bazie obiektów zwanych atrybutami i wyeksportować ją w formacie excel. Atrybuty te są zawarte w blokach, takich jak np. metki pomieszczeń. W tym wypadku atrybuty czerpią informacje o powierzchni z szczegółowo omówionych wyżej polilinii.

    Autocad - Jak obliczyć pole powierzchni - Tutorial, poradnik - 07

    Jeśli chcesz dowiedzieć się, jak wykonać metkę pomieszczenia zbudowaną z atrybutów i jak tworzyć na jej podstawie zestawienia, koniecznie daj znać w komentarzu.

    Mam nadzieję, że materiał był dla Ciebie pomocny! Zachęcam do zapoznania się z naszą ofertą kursów online z programu Autocad.

    Pozdrawiam!
