Z tego poradnika dowiecie się, w jaki sposób oświetlić swoją scenę dzięki obrazom HDR.

Co to jest obraz HDR?

Obraz HDR, czyli High Dynamic Range Image, jest to zdjęcie o takim zakresie jasności, który z powodzeniem można porównać do tego, który dostrzegalny jest przez człowieka. HDRI powstaje dzięki wykonaniu kilku ekspozycji jednego kadru, gdzie jakaś część zostaje niedoświetlona, natomiast inna jest prześwietlona. Tego typu obrazy wykorzystywane są podczas tworzenia wizualizacji zarówno jako panoramiczne tło projektowanej sceny, a także jako oświetlenie jej światłem charakterystycznym dla danego obrazu. HDRI z powodzeniem zastępuje źródło światła w projekcie, nadając pełen głębi, realistyczny światłocień.

Artlantis - Jak oświetlić scenę dzięki HDRI?

W pierwszej kolejności należy poszukać obrazu HDR, który będziemy mogli dodać do zaprojektowanej wcześniej sceny. Na blogu pisaliśmy już o stronach, gdzie możecie pobrać darmowe mapy HDRI.

Jeśli wybraliście już interesujący Was obraz to przejdźmy do projektu wnętrza w programie Artlantis. Poniżej widzicie scenę całkowicie nieoświetloną: brak aktywnych heliodonów, włączonych punktów oświetlenia sztucznego oraz widocznych materiałów typu neon.

artlantis-jak-oswietlic-scene-dzieki-hdri-poradnik-tutorial-01

Tłem sceny zaprojektowanego wnętrza jest kolor biały. Klikamy przycisk z napisem "biały" aby rozwinąć istniejącą w tym miejscu listę.

artlantis-jak-oswietlic-scene-dzieki-hdri-poradnik-tutorial-02

 Następnie wybieramy opcję "obraz" i klikamy.

artlantis-jak-oswietlic-scene-dzieki-hdri-poradnik-tutorial-03

Kolejnym krokiem jest dwukrotne kliknięcie większego z dwóch prostokątów, który odpowiedzialny jest za drugie tło. Mniejszy z prostokątów dotyczy pierwszego tła.

artlantis-jak-oswietlic-scene-dzieki-hdri-poradnik-tutorial-04

Po kliknięciu otwiera się okno Tło, gdzie możemy załadować obraz, który będzie nam służył jako drugi plan w projekcie wnętrza. Możemy wczytać obraz 2D, 3D lub obraz HDR.

artlantis-jak-oswietlic-scene-dzieki-hdri-poradnik-tutorial-05

Klikamy słowo "przeglądaj" i odszukujemy zapisany wcześniej obraz HDR, który użyjemy w scenie.

artlantis-jak-oswietlic-scene-dzieki-hdri-poradnik-tutorial-06

Obraz HDR został załadowany do programu Artlantis. Jeśli klikniemy na obraz w oknie podglądu, wraz z wciśniętym lewym przyciskiem myszki, jesteśmy w stanie dowolnie umieścić mapę HDRI w naszej scenie.

artlantis-jak-oswietlic-scene-dzieki-hdri-poradnik-tutorial-07

Możemy dostosować moc obrazu HDR, przesuwając wartość kursorem, lub wpisując ją  ręcznie, od -100, do 100.

artlantis-jak-oswietlic-scene-dzieki-hdri-poradnik-tutorial-08

artlantis-jak-oswietlic-scene-dzieki-hdri-poradnik-tutorial-09

Możemy również manewrować oświetleniem naszej sceny dzięki obrazowi HDR. Najpierw przykład sceny z wyłączonym oświetleniem:

artlantis-jak-oswietlic-scene-dzieki-hdri-poradnik-tutorial-10

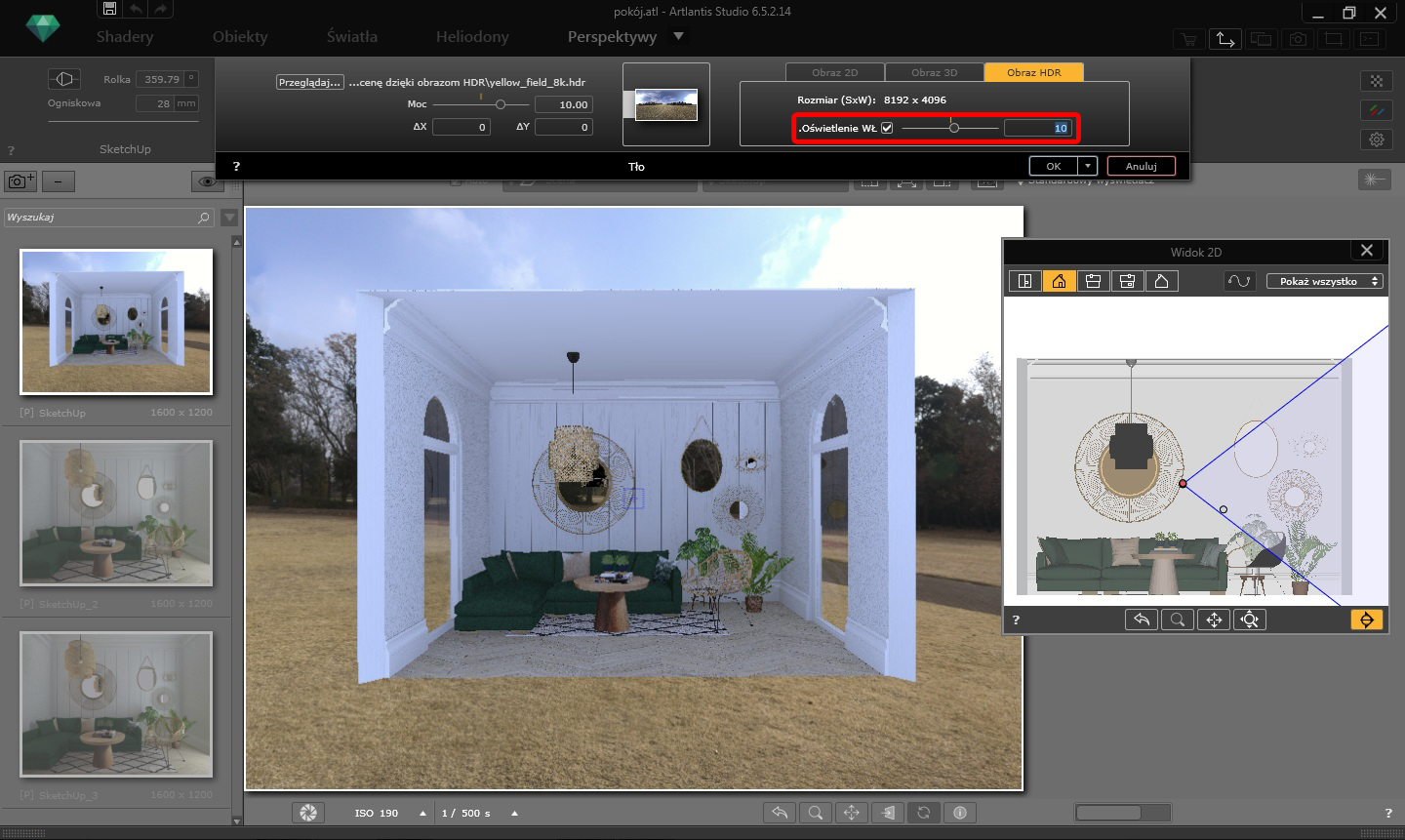

oraz z aktywnym efektem oświetlenia z wybraną wartością mocy:

artlantis-jak-oswietlic-scene-dzieki-hdri-poradnik-tutorial-11

Należy pamiętać, podczas importowania obrazów HDR, które mają oświetlać projektowaną scenę, by w parametrach renderowania zaznaczyć opcję Poprawione niebo, dzięki której aktywujemy realistyczne oświetlenie sceny, przypisane do danego obrazu HDR.

artlantis-jak-oswietlic-scene-dzieki-hdri-poradnik-tutorial-12

A tak prezentuje się efekt końcowy, czyli wizualizacja, której jedynym źródłem światła, i jednocześnie tłem, jest obraz HDR. Dajcie znać w komentarzach, czy Wam się podoba! :)

artlantis-jak-oswietlic-scene-dzieki-hdri-poradnik-tutorial-13

Mamy nadzieję, że ten poradnik przybliżył Wam nieco temat obrazów HDR, do czego służą oraz jak z nich korzystać. Mapy HDRI mogą nadać wizualizacjom ciekawych efektów, dlatego zachęcamy do korzystania z nich. A jeśli ten poradnik Wam się podobał i nadal chcecie zgłębiać swoją wiedzę to polecamy nasze kursy online z  programu Artlantis.

Pozdrawiamy! :)
