Archicad - Jak zrobić okno dachowe - Tutorial, poradnik

Jednym z ważniejszych elementów budowlanych, które dodajemy w Archicadzie są okna. Dzisiaj pokażemy Wam, w jaki sposób umieszczać okna dachowe w programie.

Pierwszą kwestią, którą należy zauważyć jest fakt, że mamy podział w Archicadzie jeżeli chodzi o okna, narzędzie Okno będzie nam służyć do wstawiania okien w ścianę, natomiast narzędzie Świetlik będzie doświetleniem, które umieszczamy w dachu.

Co ważne Świetlik faktycznie uruchomi nam się tylko wtedy jeżeli będziemy mogli go umieścić w dachu. Dlatego trzeba zwrócić uwagę na jakiej kondygnacji mamy dach i tam dopiero dodać okno. Dotyczy to również dachu płaskiego – jeżeli chcemy umieścić tam element doświetlający to w Archicadzie powinniśmy taki stropodach wykonać jako dach o małym kącie nachylenia.

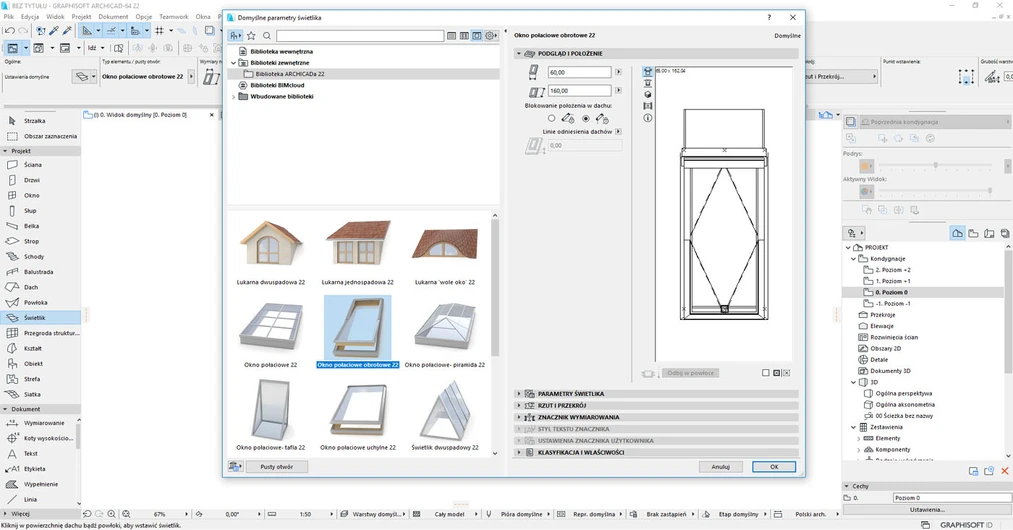

W narzędziu świetlik mamy do wyboru okna połaciowe jak i większe elementy w postaci lukarn.

Wybieramy okno, które nas interesuje, edytujemy i dopasowujemy do naszego projektu a na końcu wstawiamy do projektu.

Wstawiając możemy wybrać sobie konkretne rozłożenie okien i tam je dokładnie wkleić.

Przed wstawieniem ważne jest też ustawienie tego, jak wykończone są krawędzie okna dachowego. Opcje tą znajdziemy w oknie ustawień, następnie uruchamiamy zakładkę parametry świetlika a potem wybieramy Obudowa, kąt krawędzi. Mamy do wyboru opcję edycji górnej i dolnej krawędzi i każdą z nich możemy wybrać jako pionową, poziomą, równoległą lub prostopadłą.

Jest też możliwość dołączenia okna które będzie zapisane jako obiekt, bo otrzymamy je bezpośrednio od producenta. Wtedy nie mamy za bardzo jak posiłkować się narzędziem świetlik i musimy po prostu wyciąć otwór na okno, w które wstawimy nasz obiekt.

Nasz dach będzie zachowywać się trochę jak strop, więc bez problemu powinniśmy wyciąć dokładny otwór.

Zaznaczamy nasz dach, klikamy na czarny punkt a następnie wybieramy opcję Odejmij od wieloboku i rysujemy kształt, który chcemy wyciąć.

Jeżeli macie ochotę dowiedzieć się czegoś więcej na temat programu to sprawdź nasz kurs Archicad od podstaw online.

Pozdrawiamy!
