Problemy z widocznością obiektów na rzucie w Archicadzie mogą wynikać z kilku powodów. Obiekty mogą pochodzić z bibliotek zewnętrznych i nie mieć widocznych linii obrysu. Pozycja obiektu może sprawiać, że nie będzie on objęty poziomem cięcia dla danego rzutu. Obiekt nie będzie też widoczny na rzucie, jeśli z ustawień cięcia wynika, że znajdzie się on powyżej wysokości cięcia (wysokość w Archicadzie to 1,1 m zamiast standardowej wartości 1 m).

Archicad - Czemu nie widać obiektów na rzucie? - Poradnik, tutorial

W trakcie pracy nad projektem często oznaczamy elementy, które są widoczne (rysowane linią ciągłą) jak i te, które są wyżej (i te oznaczamy linią przerywaną).

W Archicadzie możemy edytować widoczność elementów na kondygnacjach, na ten temat można poczytać w jednym z poprzednich artykułów - Archicad - Wyświetlanie modeli na wskazanej kondygnacji - Poradnik, tutorial

Natomiast co zrobić jeżeli pomimo dobrych ustawień nie widzimy konkretnych obiektów na rzucie? Przyczyn może być wiele, część z nich postaramy się przybliżyć w poniższym artykule. ·

Nie widoczne obiekty z bibliotek zewnętrznych

Tutaj faktycznie mogliśmy popełnić błąd i na przykład wrzucić przez przypadek obiekt na inną kondygnację. Rozwiązanie na to znajdziecie w linku umieszczonym powyżej.

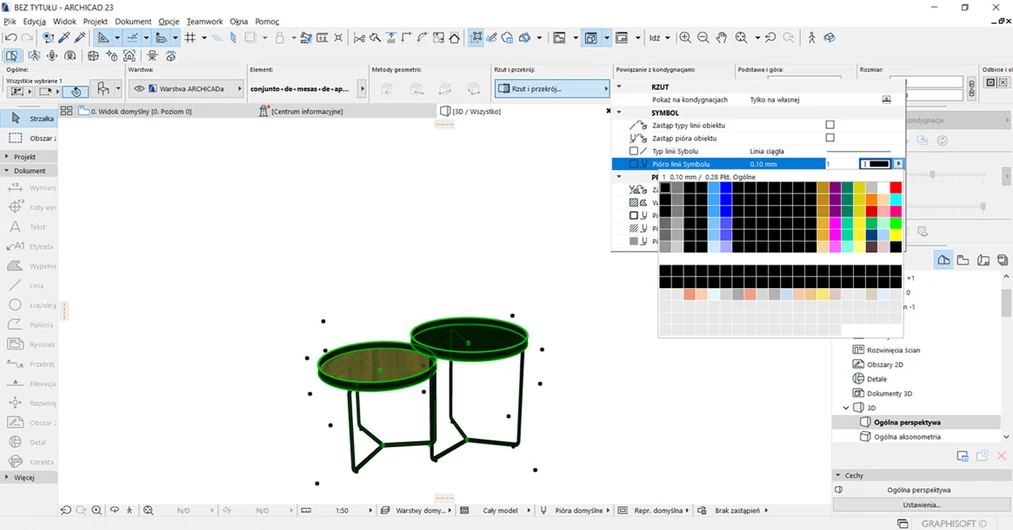

Drugim powodem może być sam obiekt, który nie ma widocznych linii obrysu (często zdarza się to w przypadku plików typu .skp), kiedy nic nie daje ewentualna zmiana pióra obrysu to będziemy musieli niestety pracować trochę intuicyjnie.

Dodane elementy z biblioteki Archicada znikają - ściany, belki

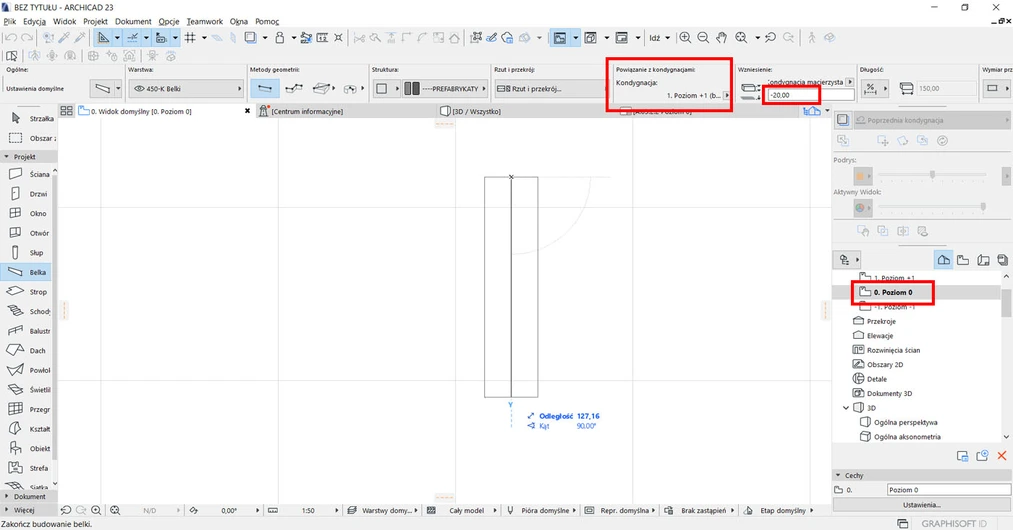

Jest to częsty problem, kiedy nie zwracamy dokładnej uwagi na informację o położeniu danego elementu. Na przykładzie belki możemy zobaczyć jakie ustawienia standardowe ma Archicad. Belka, którą rysujemy na poziomie 0 automatycznie wstawia nam się na poziomie +1, dodatkowo jest obniżona względem podłogi o 20 cm. To znaczy, że na danej kondygnacji wstawiamy pociągi, które są widoczne zdecydowanie wyżej niż poziom cięcia dla rzutu.

Natomiast jeżeli wstawiamy dany obiekt na odpowiedniej dla nas wysokości i pojawia się komunikat, który widzimy na obrazku poniżej to oznacza, że umieściliśmy obiekt na takiej wysokości, której już nie obejmuje poziom cięcia dla danego rzutu.

Archicad Czemu nie widać obiektów na rzucie Poradnik 03

Warto pamiętać, że standardową wysokością, na której „tniemy” w poziomie pomieszczenie to 1 m, w Archicadzie ta wartość to 1,1 m. Wysokość tą możemy zmienić klikając odpowiednio w górnym pasku Dokument -> Płaszczyzna cięcia dla rzutu.

Archicad Czemu nie widać obiektów na rzucie Poradnik 04

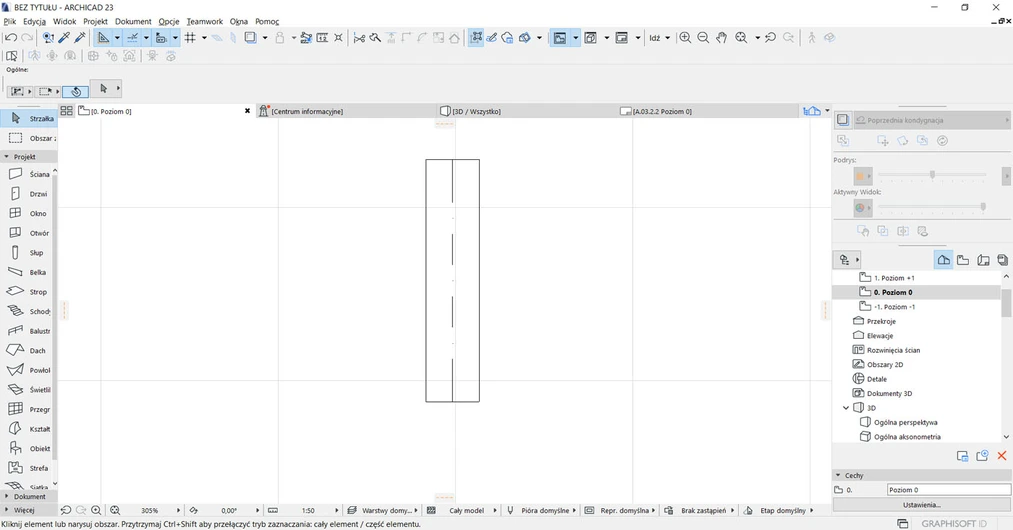

W tym miejscu możemy ustawić wysokość cięcia i tym samym ustawić ją powyżej 1,1m i w rzucie zobaczyć faktyczny obrys naszego modelu.

Jeżeli chcielibyście poszerzyć swoją wiedzę na temat programu, lub macie pytania zapraszamy do zapoznania się z ofertą kursów Archicada, które udostępniamy na naszej stronie.

Pozdrawiam!
