Jak przyciąć ścianę w Archicadzie? Poradnik, tutorial

Data publikacji: 04-04-2019  |  Data aktualizacji: 30-03-2020

Jak przyciąć ścianę w Archicadzie? Poradnik, tutorial

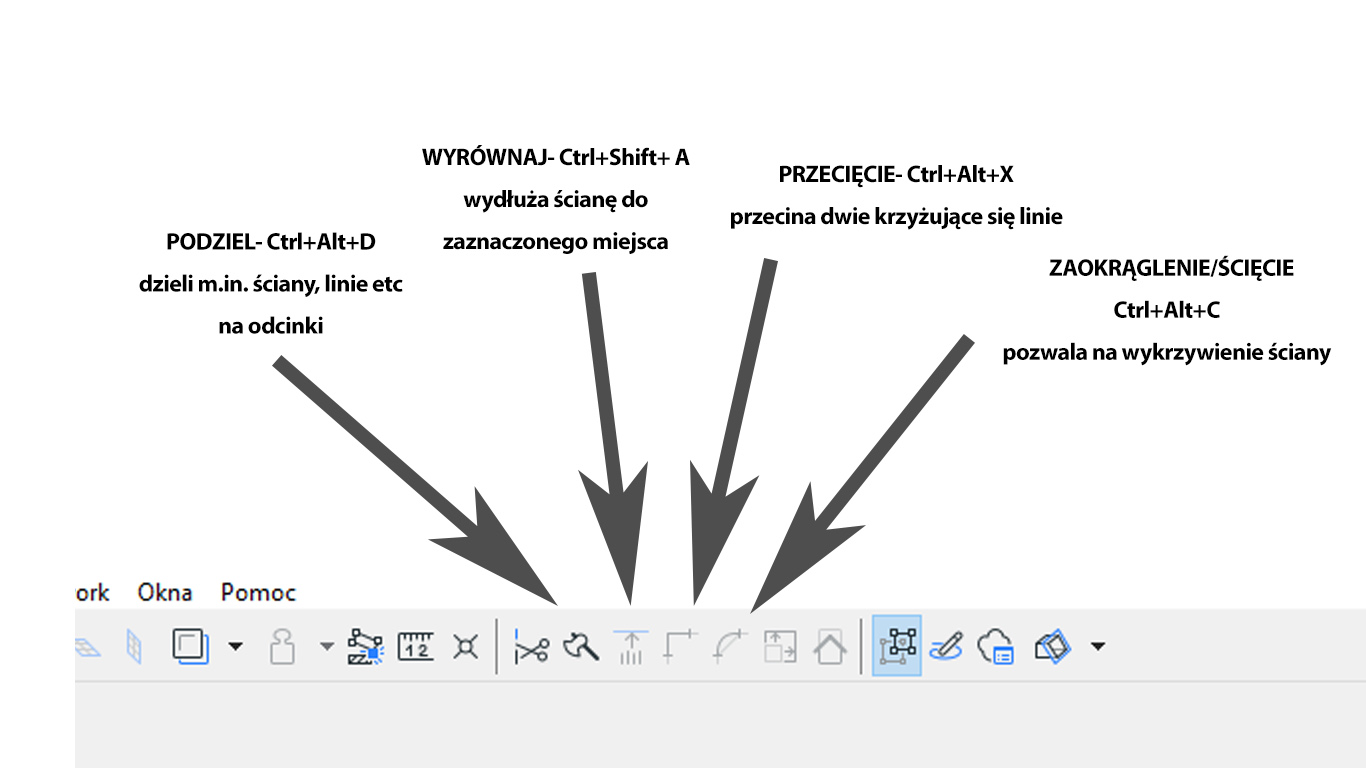

Aby w Archicadzie prawidłowo wykonywać dokumentację należy zapoznać się z kilkoma prostymi funkcjami programu. Ważną kwestią pracy w  programie jest narzucenie sobie położenia osi wewnętrznych ścian. Istotne jest to zwłaszcza przy docinaniu i porządkowaniu ścian. Podstawowe narzędzia do docinania znajdują się na palecie info.


Podziel - funkcja pozwala na przecięcie ściany w dowolnym miejscu. Wystarczy zaznaczyć interesującą nas ścianę, wybrać komendę, kliknąć lewym przyciskiem myszy. Ściana docięta!

Wyrównaj - funkcja pozwalająca na wydłużanie ścian/linii/belek etc. do zaznaczonego miejsca.

Przecięcie - jeśli mamy dwie krzyżujące się ściany i chcemy mieć pewność, że nasz poligon będzie prawidłowo zamknięty wystarczy skorzystać z tej funkcji. Bardzo ważne jest prawidłowe ustawienie osi ściany.

Zaokrąglenie / Ścięcie- pozwala na wykrzywienie ściany w formę łuku.

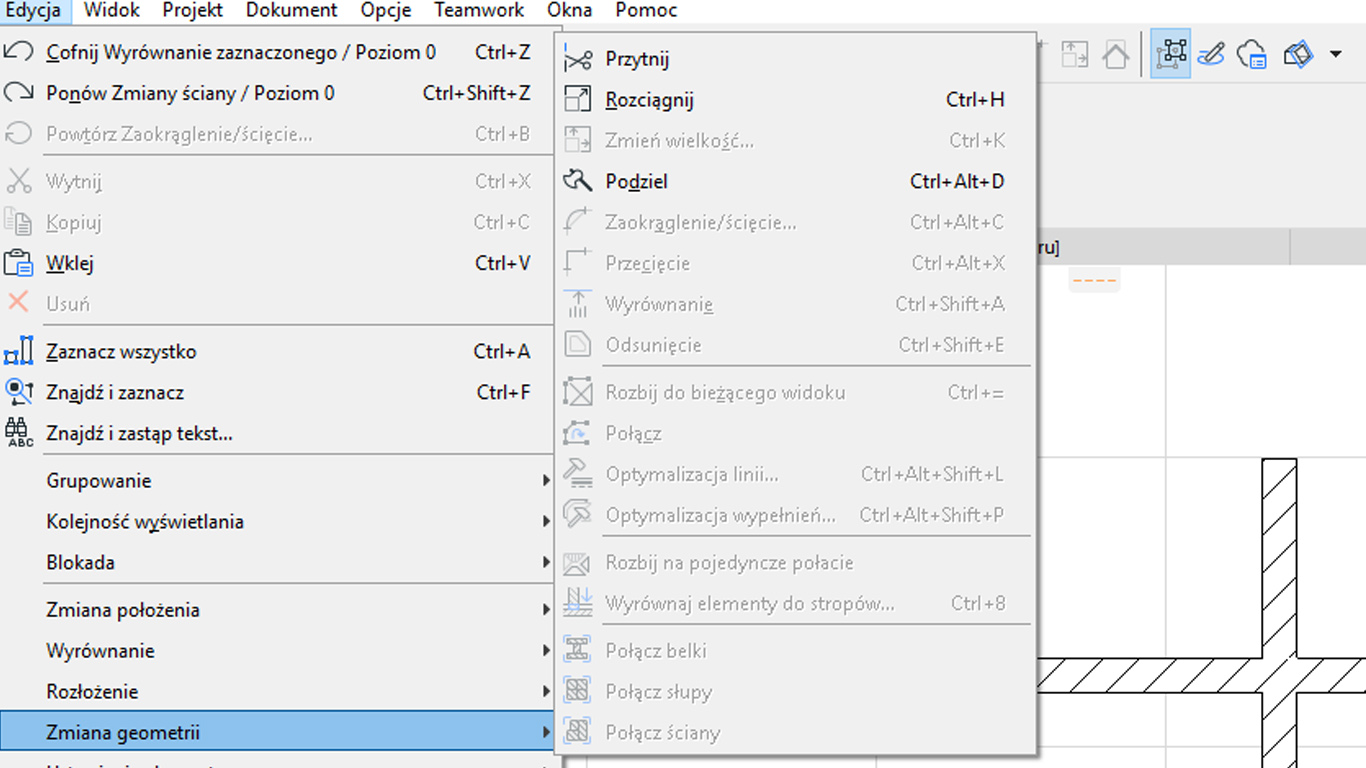

Te same funkcje możemy znaleźć także w zakładce Edycja -> Zmiana geometrii.



Co zrobić gdy ściana nie chce się prawidłowo połączyć? - Archicad

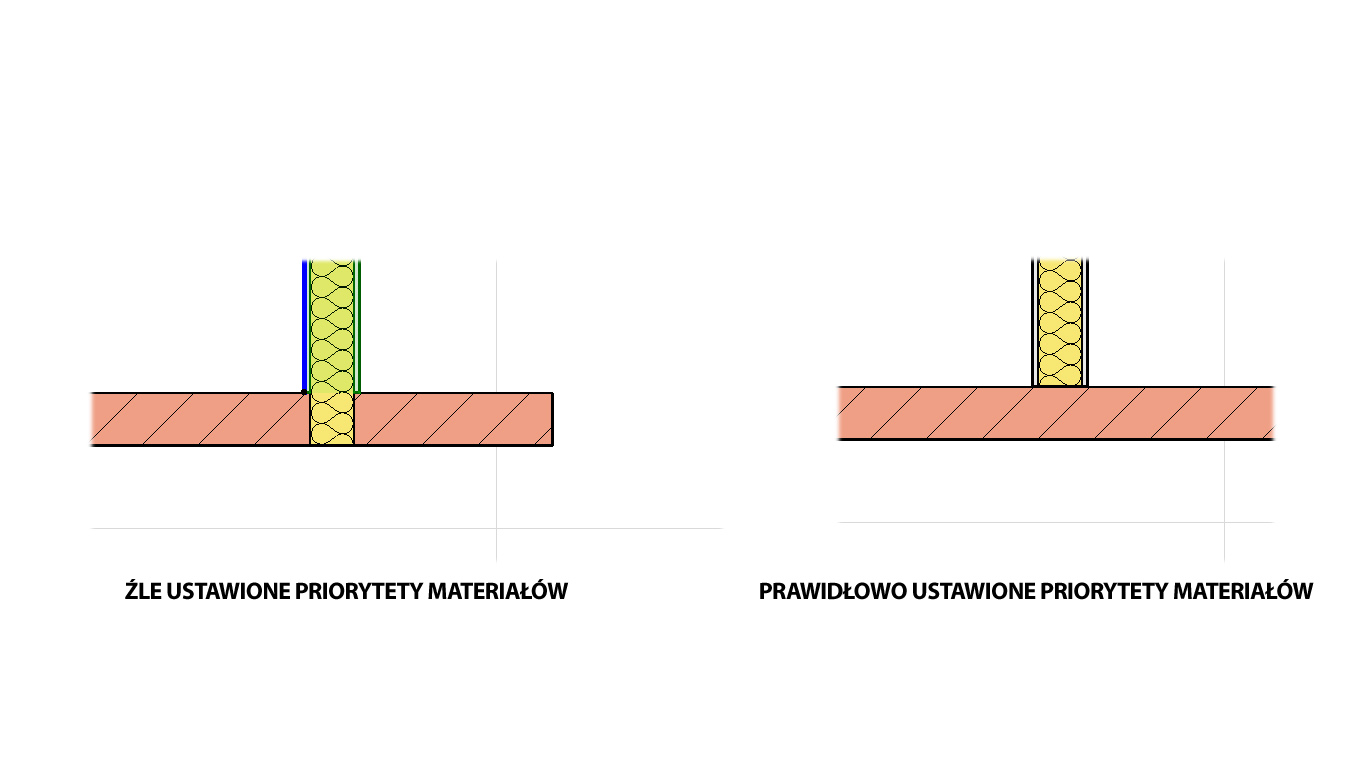

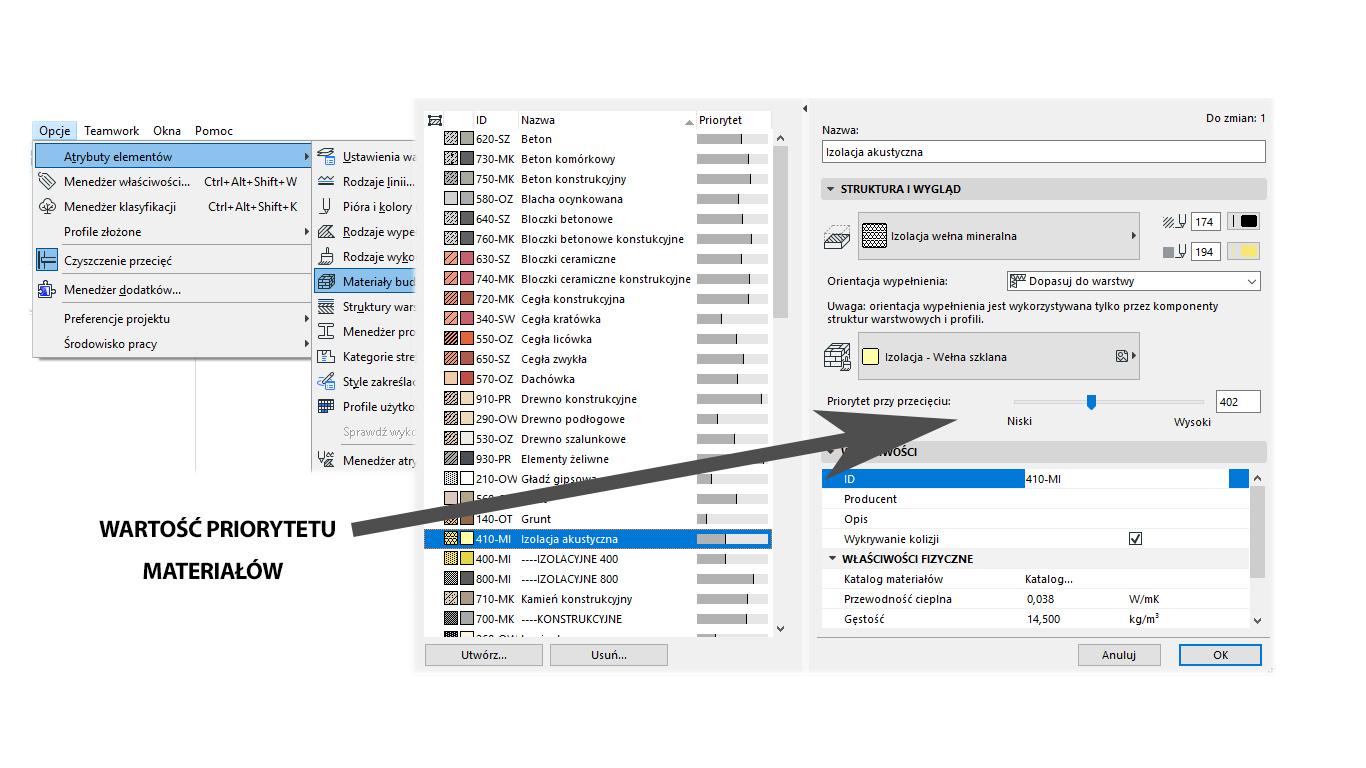

Jeśli mamy problem z przenikaniem się elementów ścian warstwowych warto skorzystać zapoznać się z priorytetem materiału. Dla przykładu ściana działowa ma wyższy priorytet materiału od ściany ceramicznej (konstrukcyjnej). Aby uporządkować wysokość warstw materiałów należy przejść do zakładki opcje> atrybuty elementów> materiały budowlane.


Następnie należy wybrać interesujące nas materiały np. ceramikę i wełnę mineralną. Dla ceramiki warto ustawić wartość na poziomie 800, dla ścian działowych 400-500 wartości priorytetu. Po zatwierdzeniu model powinien przebudować na nowo sposób łącznia się ścian.

Jeśli zainteresował was ten blog i chcielibyście poznać więcej tajników Archicada zapraszamy was do komentowania, zadawania pytań. Jeśli uważacie, że potrzebna wam jest szybka dawka informacji zapraszamy do przejrzenia naszych kursów z Archicada.

Pozdrawiamy! :)
