Inventor - import plików z programu AutoCAD

Pracując w branży projektowania często zdarza się, że mamy mnóstwo rysunków wykonanych w formacie 2D. Innym razem może się zdarzyć, że przejmujemy po kimś dokumentację techniczną i dana osoba rysowała tylko w programie AutoCAD. Co zrobić gdy mamy szkice 2D i chcielibyśmy przenieść je do programu Inventor i na ich bazie wykonać model części 3D? Wystarczy takie rysunki odpowiednio zaimportować i za pomocą kilku szybkich kroków z naszych szkiców 2D powstaną pełnowartościowe części 3D.  Dziś pokażemy Wam jak to zrobić :)

Na początek otwieramy plik "nowej części". Z karty "Model 3D" klikamy ikonkę "Rozpocznij szkic 2D". Po wybraniu płaszczyzny szkicowania która nas interesuje, przechodzimy do karty "Szkic". Następnie ze wstążki po prawej stronie najeżdżamy na ikonkę "ACAD":

Inventor jak zaimportować plik z AutoCAD 01

Po kliknięciu w okienko naszym oczom powinno ukazać się okno importu plików. Z naszego dysku wyszukujemy lokalizację i miejsce gdzie jest nasz plik dxf bądź dwg, czyli typowy format programu AutoCAD. Gdyby zdarzyło się tak, że wyszukaliśmy interesujący nas plik szkicu 2D i nie widzielibyśmy go na podglądzie okienka importowania, to wystarczy kliknąć polecenie "Zoom Extents" i Inventor automatycznie znajdzie położenie całego szkicu.

Inventor jak zaimportować plik z AutoCAD 02

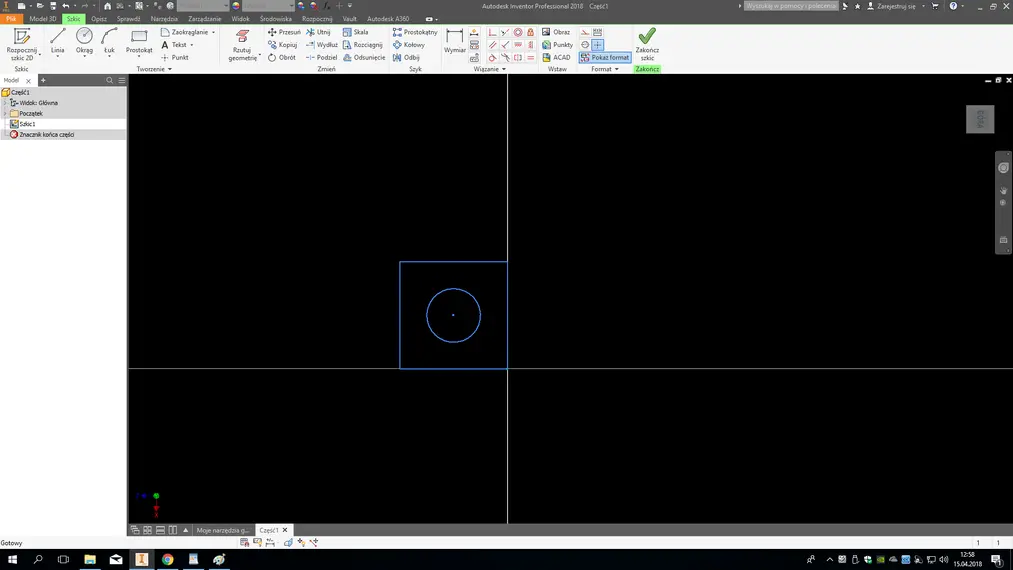

Z ciekawostek warto zwrócić uwagę, że program Inventor rozpoznaje liczbę warstw które posiadamy w pliku DWG/DXF i pozwala nam wybrać te, które mają zostać zaimportowane. W tym przypadku chcemy zaimportować wszystkie warstwy więc klikamy "Dalej". Teraz zostaje nam już tylko zmienić jednostki jeśli macie taką potrzebę. My zmieniamy na "mm". Dodatkowo zaznaczamy ptaszkiem opcję "Zwiąż punkty końcowe" oraz "Zastosuj wiązania geometryczne". Gdybyśmy tego nie zrobili prawdopodobnie każda linia, łuk byłyby osobnymi częściami szkicu. Po zaznaczeniu zostaje nam już tylko kliknięcie przycisku "Zakończ". Program zaimportuje szkic 2D do naszej płaszczyzny pracy. Jeśli macie ustawione czarne tło obszaru roboczego to musicie ze wstążki wybrać polecenie "Pokaż format" i wtedy zaimportowane szkice będą miały niebieski kolor :)

Inventor jak zaimportować plik z AutoCAD 03

Na koniec w ramach estetyki dodamy wymiarowanie oraz przykładowe wyciągnięcie proste :)

Inventor jak zaimportować plik z AutoCAD 04

W tych kilku prostych krokach udało nam się ze szkicu 2D programu AutoCAD utworzyć prostą część w przestrzeni 3D. Mamy nadzieję, że zachęci Was do poszerzania swojej wiedzy na temat programu Inventor.

Jeśli chcesz lepiej poznać program Autodesk Inventor, to zachęcamy do zapoznania się z naszym kursem online. Szukasz innego tutoriala z programu Inventor? Daj znam znać w komentarzu poniżej. :)

Pozdrawiamy!
