Zdecydowaną większość materiałów występujących w rzeczywistości można odtworzyć korzystając z parametrów: Diffuse, ReflectionBump, które odpowiadają kolejno za kolor, odbicia i strukturę. Ustawiając je odpowiednio, bez dodatkowych opcji, można uzyskać efekt zarówno tynku, drewna jak i metalu (pamiętasz mój artykuł pt. Jak zrobić lustro?). Szkło rządzi się jednak innymi prawami.

Przeźroczystość - Opacity

Fundamentalną cechą szkła jest jego przeźroczystość. Łatwo odwzorować ją w SketchUpie zmniejszając Krycie w zakładce Materiały. To najprostszy, ale również niedoskonały sposób uzyskania efektu szkła. Pomija bowiem jego istotne cechy: odbicia, załamania światła i różnice zabarwienia.

Te zaawansowane parametry można wprowadzić dopiero w V-Rayu. Tutaj znowu pojawia się parametr krycia, wyrażony przez Opacity, który jest kolejny raz niewystarczający. Żeby otrzymać przekonujące szkło trzeba skorzystać z opcji Refraction.

Co musisz wiedzieć o szkle w V-Ray dla SketchUpa? - 01

Refraction

Może Ci się to wydać dziwne, ale krycie szkła, Opacity powinno być zawsze równe 1. Materiał szklany powinien być całkowicie kryjący. Przezroczystości należy szukać w zakładce Refraction. To tam, w parametrze Refraction Color włącza się ją lub wyłącza. Czarny kolor ustawia się domyślnie dla wszystkich nieszklanych materiałów. Biały kolor oznacza szkło.

Refraction różni się od Opacity tym, że poza przezroczystością odwzorowuje także złożone cechy szkła, m. in.: załamania w powierzchni, różnicę natężenia koloru czy wyraźność obrazu za szkłem.

Co musisz wiedzieć o szkle w V-Ray dla SketchUpa? - 02Co musisz wiedzieć o szkle w V-Ray dla SketchUpa? - 02

Refraction Color

Refraction Color, jak już wspomniałem, włącza lub wyłącza pełny efekt szkła. Odpowiada również za jego podstawowy kolor. Biały da zupełnie neutralny efekt. Lekko zielony jednolicie zabarwi materiał.

Uwaga! Zbyt ciemne wartości mogą dać nieoczekiwane rezultaty. Najlepiej wybierać kolory z wysokich rejestrów.

Co musisz wiedzieć o szkle w V-Ray dla SketchUpa? - 03Co musisz wiedzieć o szkle w V-Ray dla SketchUpa? - 03

Fog Color

Refraction Color daje jednolity efekt koloru na całej powierzchni szkła. Dopiero funkcja Fog Color realistycznie zabarwia materiał nadając mu intensywny kolor wszędzie tam, gdzie szkło jest grubsze i mniej intensywny kolor na jego cieńszych fragmentach. Jest to tym bardziej istotne im bardziej geometrycznie złożony jest model. W prostopadłościennych taflach szkła efekt jest widoczny tylko na krawędziach.

Znów należy wybierać kolory z wysokich rejestrów jasności, aby uniknąć niepożądanych rezultatów. Efekt można jeszcze zbalansować za pomocą Fog Depth, który osłabia lub nasila zabarwienie.

Warto tu jeszcze wspomnieć, że zmiana podstawowego koloru Diffuse nie da żadnych rezultatów. Za kolor odpowiadają w tym przypadku wyłącznie Refraction ColorFog Color.

Co musisz wiedzieć o szkle w V-Ray dla SketchUpa? - 04Co musisz wiedzieć o szkle w V-Ray dla SketchUpa? - 04

Refraction Glossiness

Nie wszystkie szklane materiały są w 100% przezierne. Dla przykładu: mleczne szkło sprawia, że widok za nim jest niewyraźny. Kontury się rozmywają, a kolory łączą w nierówne plamy. Taki rezultat osiągniesz dzięki Refraction Glossiness. Gdy jest ustawiony na 1 to widok za szklaną geometrią będzie najbardziej wyraźny. Im mniejsza wartość Glossiness, tym większe rozmycie. Będzie to widać szczególnie na obiektach znajdujących się w dużej odległości od szkła.

Co musisz wiedzieć o szkle w V-Ray dla SketchUpa? - 05Co musisz wiedzieć o szkle w V-Ray dla SketchUpa? - 05

Refraction IOR

Ostatnią spośród najważniejszych cech szkła jest Refraction IOR, czyli tzw. współczynnik odbicia. To fizyczna wartość, która określa sposób w jaki światło załamuje się podczas przechodzenia przez powierzchnię materiału. Wartość 1 oznacza, że wiązka w ogóle nie zmienia kierunku. Szkło jest więc w tym przypadku najbardziej neutralne, jak tylko to możliwe i zachowuje widok bezpośrednio za nim w stosunku 1:1. To dobry wybór dla okien lub balustrad. Większe wartości sprawdzą się z kolei przy złożonych geometriach: szklanych kloszach, zastawie stołowej czy dekoracyjnych figurkach.

Co musisz wiedzieć o szkle w V-Ray dla SketchUpa? - 06Co musisz wiedzieć o szkle w V-Ray dla SketchUpa? - 06

Dodatkowe zasady

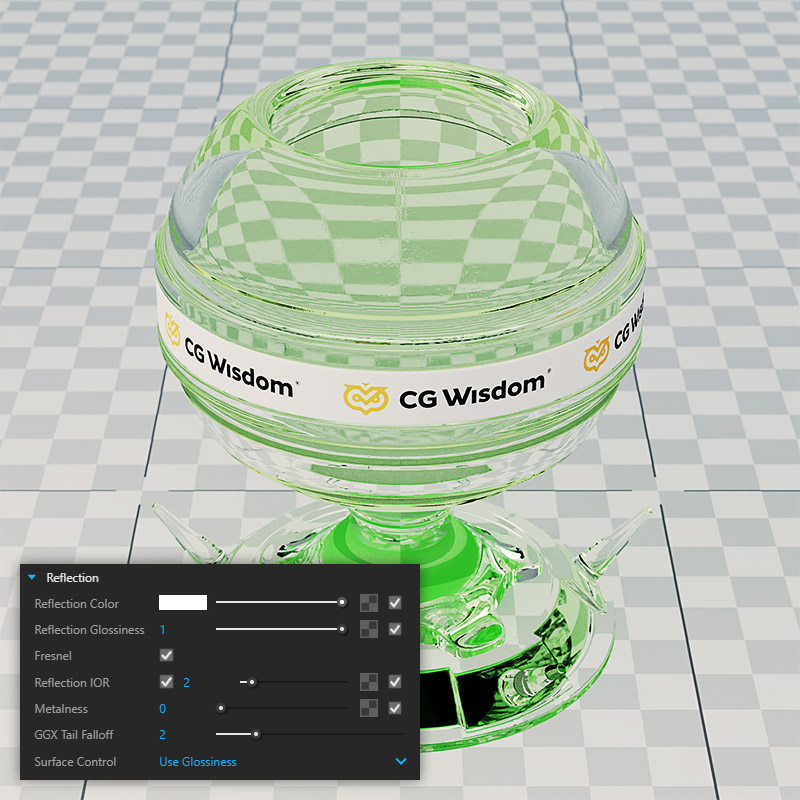

Pamiętaj, aby poza Refraction włączyć także Reflection. Materiał będzie wtedy nie tylko faktycznie przeźroczysty, ale także lekko refleksujący. Połączenie tych dwóch cech da rzeczywiście realistyczny efekt.

Co musisz wiedzieć o szkle w V-Ray dla SketchUpa? - 07Co musisz wiedzieć o szkle w V-Ray dla SketchUpa? - 07

Poza tym musisz również zadbać o kilka geometrycznych zasad.

  1. Po pierwsze: szkło musi mieć grubość. Tylko wtedy parametr Refraction zadziała poprawnie.
  2. Po drugie: szkło powinno być zgrupowane w SketchUpie. Unikaj wolnej geometrii szkła, która łączy się z innymi, nieprzezroczystymi modelami.
  3. Po trzecie: wypełnij płaszczyzny szklanym materiałem z obu stron, z lewej i z prawej, aby uniknąć błędów w interpretacji materiału przez V-Ray. Dopiero po spełnieniu tych kryteriów szkło zachowa się poprawnie.

Co musisz wiedzieć o szkle w V-Ray dla SketchUpa? - 08Co musisz wiedzieć o szkle w V-Ray dla SketchUpa? - 08

Podsumowanie

Mam nadzieję, że po lekturze tego wyczerpującego artykułu szkło nie będzie już miało przed Tobą żadnych tajemnic. Jeśli będziesz przestrzegać wyrażonych w tekście zasad, szklane materiały w Twoich wizualizacjach zawsze będą się prezentowało wzorowo.
