Aby przygotować własny profil drzwi w Archicadzie, stwórz obrys drzwi używając linii 2D i narzędzia Strop. Następnie w widoku 3D sprawdź, czy elementy są odpowiednio rozmieszczone i pokryte właściwymi materiałami. Na koniec, w widoku 2D zaznacz cały obrys elementu i zapisz go, korzystając z opcji "Zachowaj zaznaczenie jako" > "Drzwi". Nazwij swój obiekt i wybierz materiał wykończeniowy drzwi. Przeczytaj dalszą część artykułu i dowiedz się, jak stworzyć własny profil okna.

Archicad - Jak stworzyć własny profil drzwi lub okna - Poradnik, tutorial

Spis treści

Jeśli zastanawiasz się jak utworzyć dowolny profil drzwi lub okna w programie Archicad, to ten poradnik jest dla Ciebie. Pokażę Ci jak można to wykonać.

Tworzenie własnego profilu drzwi

Używając narzędzie drzwi mamy do wyboru wiele gotowych profili. Jeśli nie są one dla nas satysfakcjonujące, to w celu utworzenia własnego, dowolnego profilu drzwi należy utworzyć na rzucie 2D lub w oknie 3D za pomocą narzędzi konstrukcyjnych takich jak np. strop - dowolny obrys drzwi, który narysowany "na płasko" pozwoli Nam potem na posłużenie się nim jako gotowym profilem przypisanym do narzędzi Drzwi. Trzeba pamiętać, że istotna jest w tym przypadku grubość stropu oraz usytuowanie poszczególnych elementów względem siebie i wstępne określenie wykończenia materiałowego każdego z elementów drzwi.

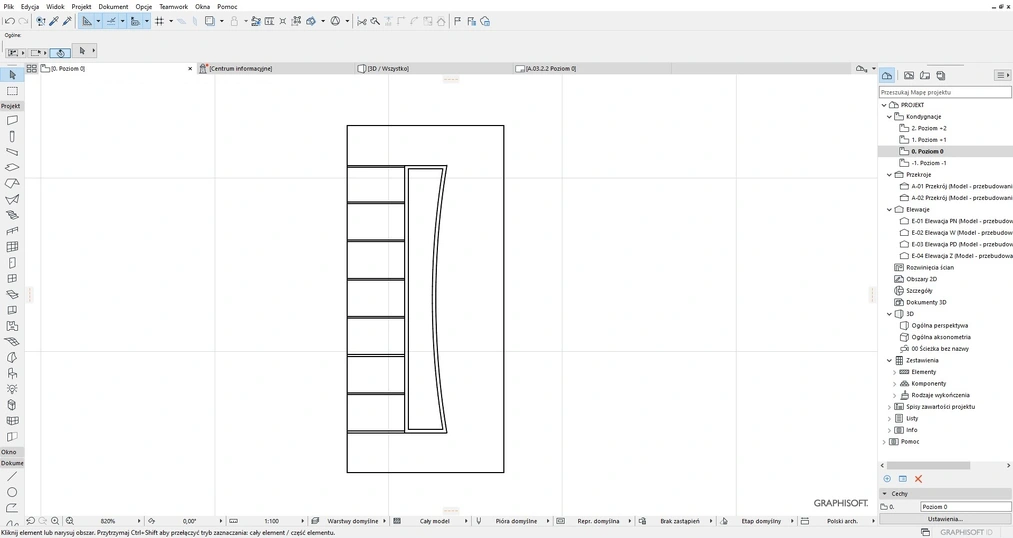

Na początku tworzymy obrys drzwi za pomocą linii 2D, a potem np. narzędzia Strop:

Archicad - Jak stworzyć własny profil drzwi lub okna - Poradnik, tutorial

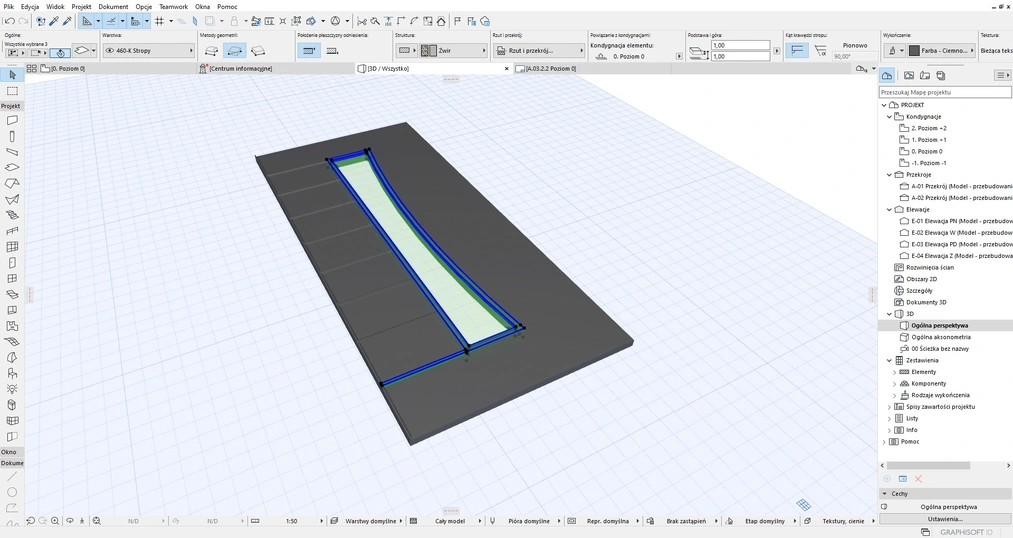

Sprawdzamy, czy elementy są odpowiednio usytuowane względem siebie oraz pokryte odpowiednimi materiałami w widoku 3D:

Archicad - Jak stworzyć własny profil drzwi lub okna - Poradnik, tutorial - 02

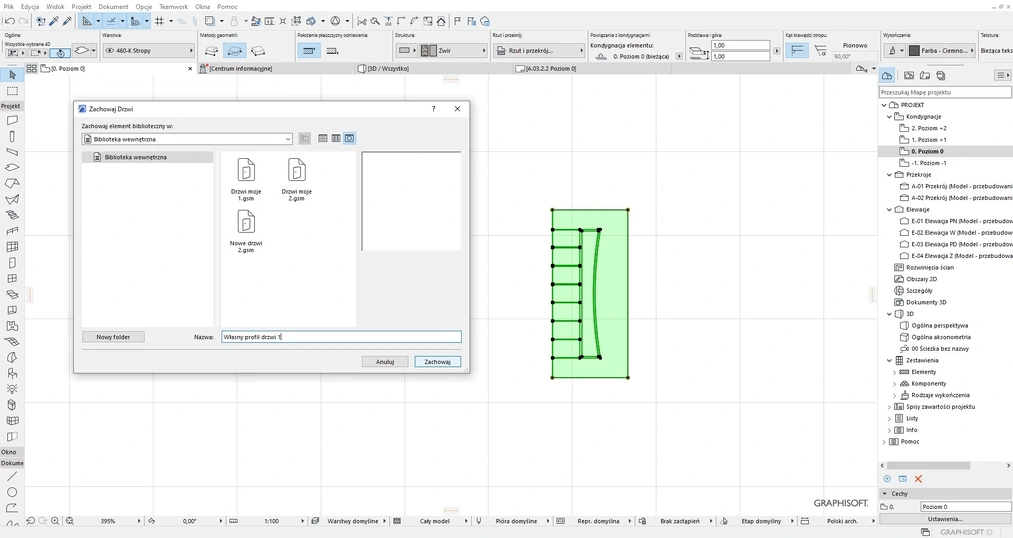

Następnie powracamy do widoku 2D i zaznaczamy cały obrys elementu jaki utworzyliśmy. Przechodzimy do zakładki Plik > Biblioteki i obiekty > Zachowaj zaznaczenie jako > Drzwi. Określamy nazwę nowego profilu np. Własny profil drzwi 1:

Następnie pojawi się nowe okno z wyborem materiałów wykończeniowych drzwi. Tutaj możemy je zmienić na dowolne. Następnie ok.

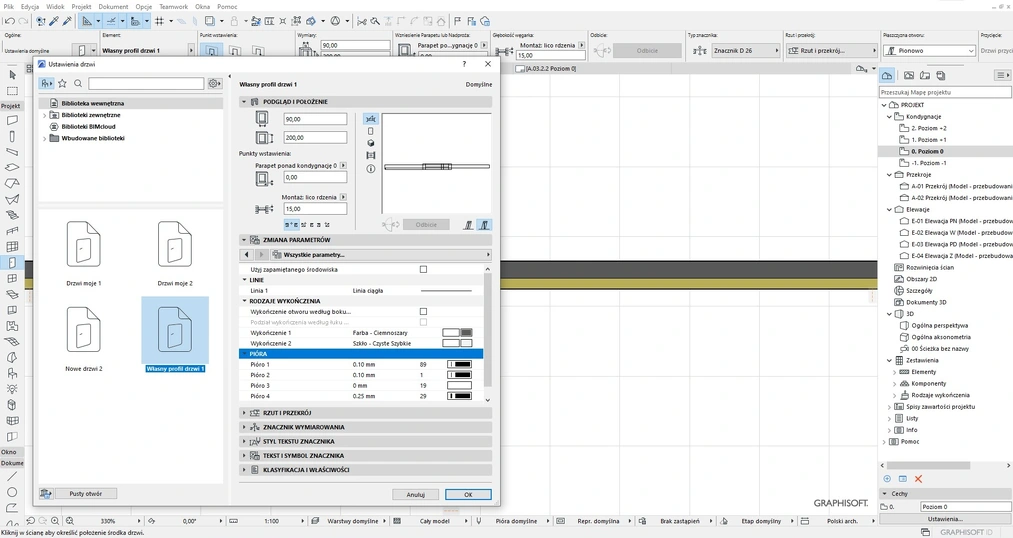

W celu wstawienia nowego profilu z drzwiami w ścianę, należy wejść w Narzędzie Drzwi. Nowy profil pojawi się w Bibliotece wewnętrznej. Tutaj również możemy edytować gotowy profil, jednak możliwości edycji są mniejsze niż w przypadku domyślnych profili drzwi:

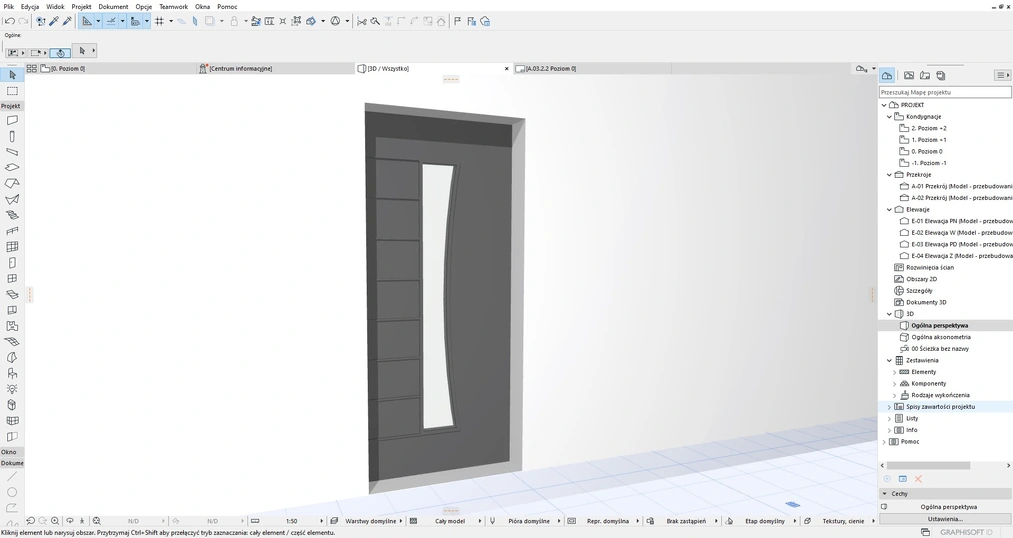

Wstawiamy nowe drzwi w ścianę:

Archicad - Jak stworzyć własny profil drzwi lub okna - Poradnik, tutorial - 05

Tworzenie własnego profilu okna

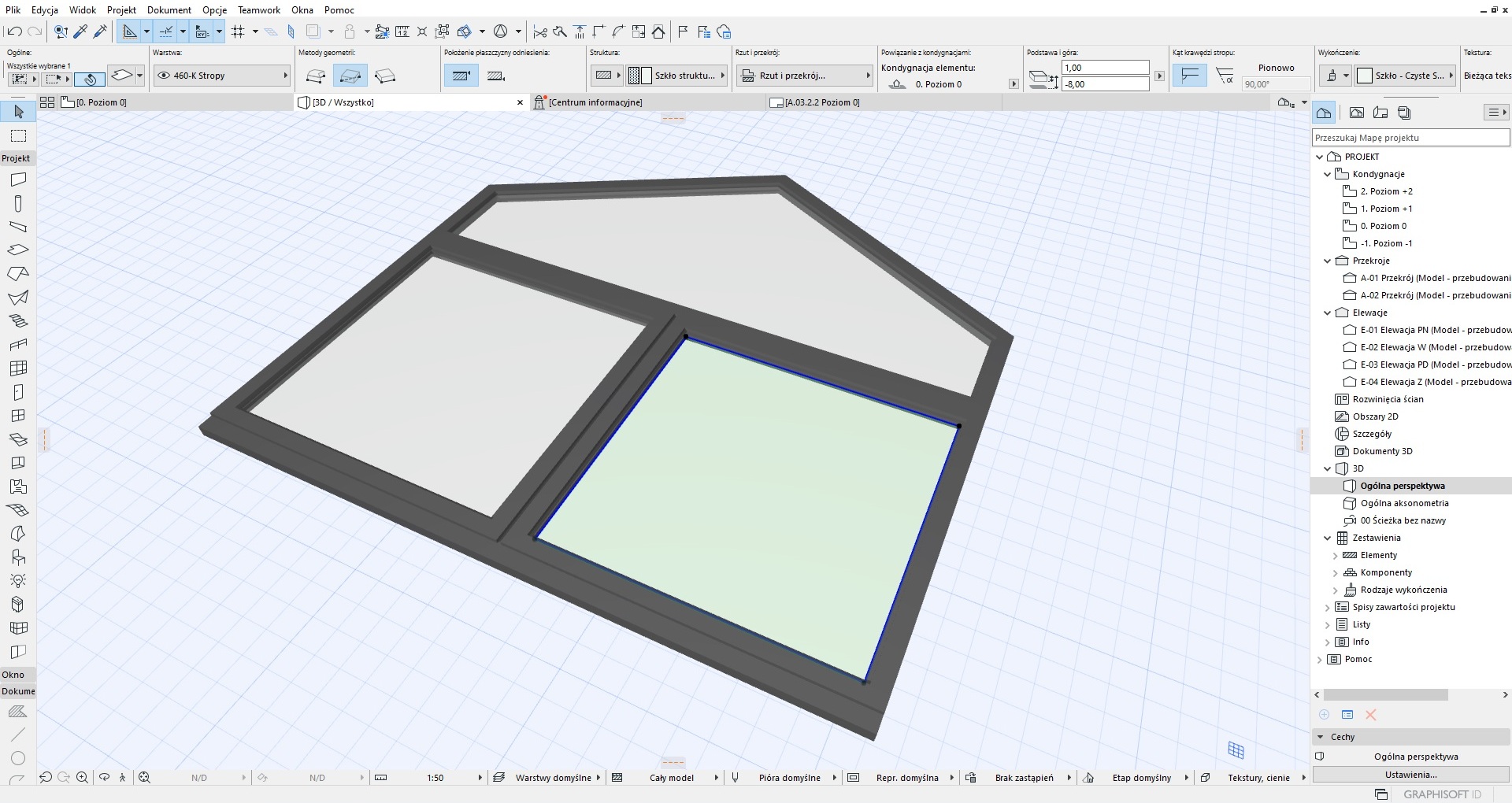

Własny, dowolny profil okna tworzymy bardzo podobnie jak w przypadku drzwi. Najlepiej za pomocą narzędzia strop (lub innego narzędzia konstrukcyjnego) tworzymy model w 2D i 3D własnego okna, a następnie nadajemy odpowiednim elementom wykończenia, czyli reprezentację materiałową:

W przypadku okna jest jeszcze jeden element, jaki musimy dodać, aby otwór przeznaczony na nasz gotowy element został odpowiednio wycięty w ścianie. Tworzymy strop w kształcie okna, jednak grubszy od ściany, w jaką będziemy chcieli go wstawić, oraz nadajemy mu wykończenie Powietrze.

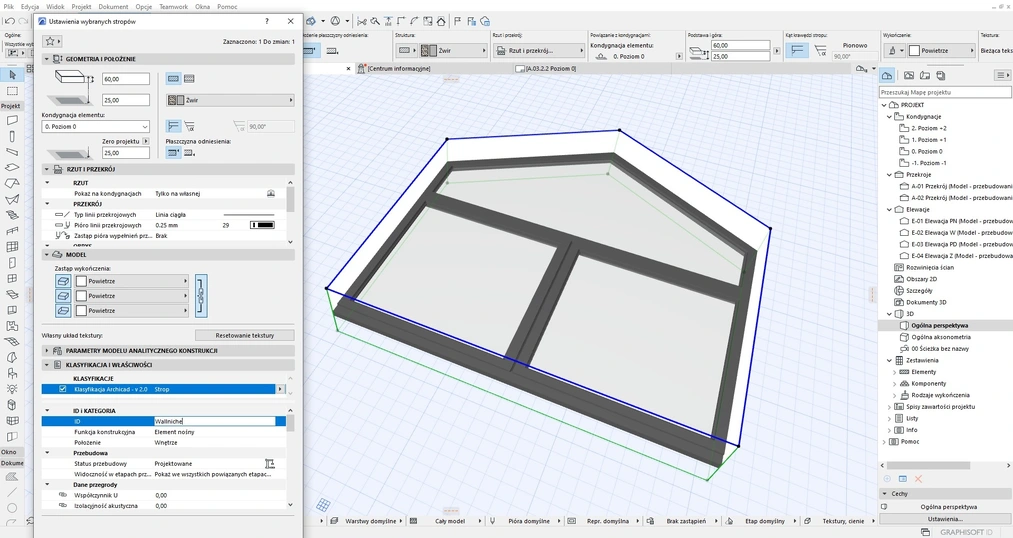

W ustawieniach stropu z powietrzem przechodzimy do zakładki Klasyfikacja i właściwości, a następnie w rozwijanej liście ID i kategoria w miejscu ID wpisujemy słowo Wallniche:

Archicad - Jak stworzyć własny profil drzwi lub okna - Poradnik, tutorial - 07

Warstwa stropu z powietrzem ma za zadanie wytworzenie Nam odpowiedniego otworu w ścianie na okno.

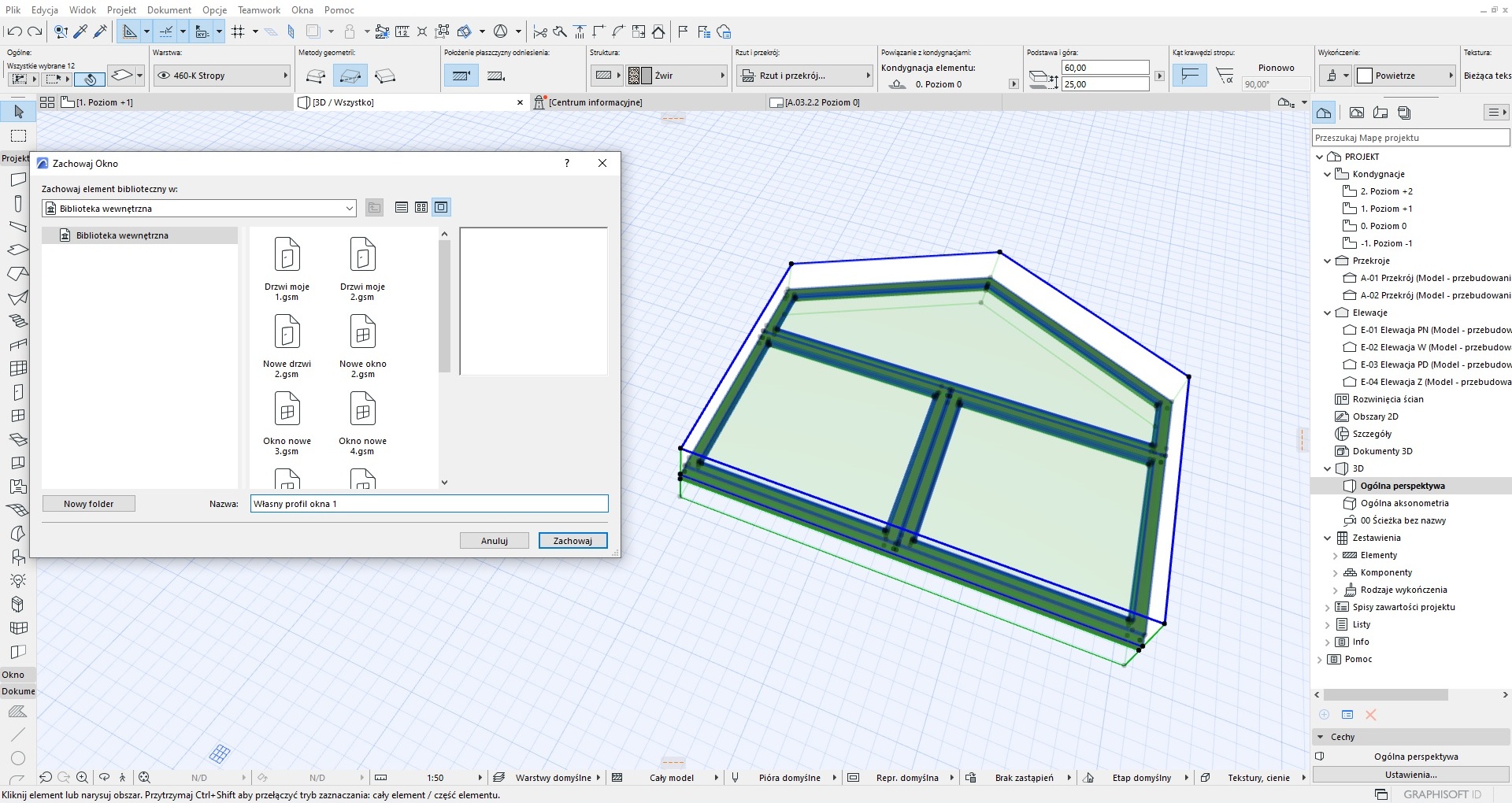

Następnie zaznaczamy cały element i przechodzimy do zakładki Plik > Biblioteki i obiekty > Zachowaj zaznaczenie jako > Okno. Wyświetla się komunikat ze wskazaniem płaszczyzny okna, która będzie równoległa do ściany. Zaznaczamy Pozioma płaszczyzna, a następnie Kontynuuj i zachowaj. Następnie nadajemy nazwę nowemu profilowi - np. Własny profil okna 1 oraz Zachowaj:

W kolejnym oknie będziemy mogli jeszcze zmienić właściwości obiektu i wykończenia elementu. Jeśli reprezentacja materiałowa elementu jest poprawna - naciskamy Ok.

Ostatnim krokiem będzie wstawienie okna w ścianę. Przechodzimy do Narzędzia Okno. Nowy profil okna znajdzie się w folderze Biblioteka wewnętrzna. Zaznaczamy własny profil okna i wstawiamy go w ścianę:

Archicad - Jak stworzyć własny profil drzwi lub okna - Poradnik, tutorial - 09

W przypadku edycji ustawień własnego profilu okna możemy modyfikować jego wielkość, głębokość węgarka, wysokość parapetu, oraz reprezentację elementu na rzucie w zakresie etykiety itd. Edycja elementu jest jednak ograniczona w odniesieniu do wstawiania okien z gotowej bazy z Biblioteki zewnętrznej. Dzieje się tak dlatego, ponieważ w przypadku własnego profilu okna, jeśli chcemy utworzyć parapet lub obudowę wewnętrzną lub zewnętrzną okna, żaluzje, podokienniki i inne tego typu elementy - pozostaje zrobić to już na etapie modelowania za pomocą narzędzi konstrukcyjnych samego modelu okna przed zapisem go do biblioteki. Jeśli chcemy więc opracować własny profil z oknem - najlepiej wymodelować w 2D i 3D wszystkie elementy wchodzące w jego skład już na etapie jego tworzenia.

Myślę, że po zapoznaniu się z poradnikiem tworzenie własnego profilu drzwi lub okna nie będzie już dla Ciebie problemem. Zachęcam również do zapoznania się z z ofertą naszych kursów online z programu Archicad.

Dziękuję za zaznajomienie się z poradnikiem :).
