Archicad - Wymiarowanie pod kątem - Jak zrobić? Tutorial, poradnik

Data publikacji: 08-07-2019  |  Data aktualizacji: 30-03-2020  | Autorka: Iza Łuszczkiewicz

Archicad - Wymiarowanie pod kątem - Jak zrobić? Tutorial, poradnik


Zdecydowanie budynki mające wszystkie ściany pod kątem prostym są łatwiejsze do wymodelowania jak i wymiarowania. Jednak nie zawsze takie budynki będą wpisywać się w nasz pomysł. Dzisiaj pokażemy Wam, w jaki sposób uszczegółowić swoją dokumentację projektową o wymiarowanie pod kątem.

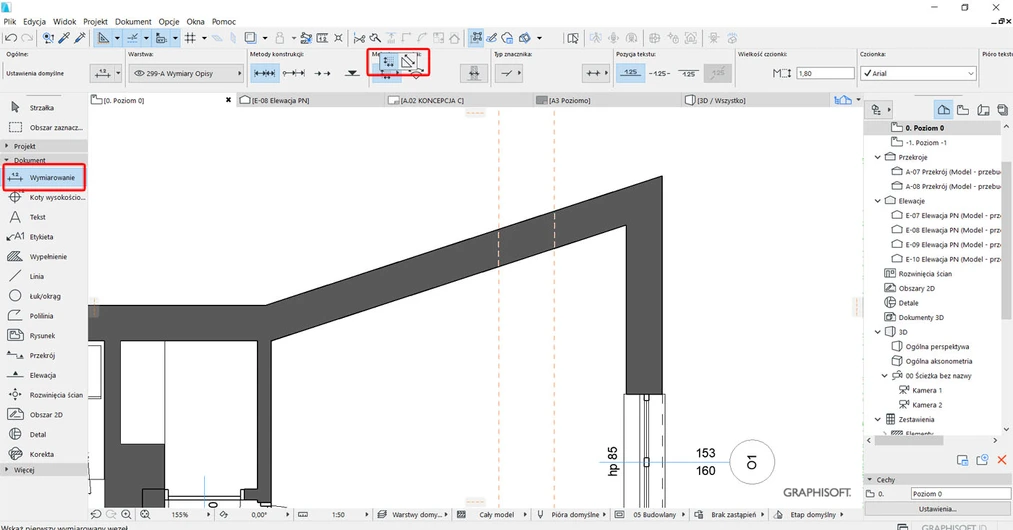

Po pierwsze musimy mieć narysowane elementy pod kątem czyli np. ściany. Kolejnym krokiem jest wybranie opcji wymiarowanie z paska narzędzi po lewej stronie. Następnie po wybraniu wymiarowania mamy możliwość zmiany kierunku wymiarowania, z prostokreślnego na takiego pod kątem.

Archicad Wymiarowanie pod kątem Jak zrobić poradnik 01

Kolejnym krokiem jest standardowe wymiarowanie, gdzie wybieramy dwa punkty pomiędzy którymi chcemy pokazać wymiar i w momencie wyprowadzania linii wymiarowej będziemy mogli ją przenieść na konkretną stronę ściany.

Archicad Wymiarowanie pod kątem Jak zrobić poradnik 02

Archicad sam zaczyta nam kąt pod którym powinien wyprowadzić linię wymiarową tak, aby wymiarowanie było równoległe do ściany. Jeżeli tak by się nie podziało należy najechać kursorem na ścianę i wtedy pojawi się znak równoległości (dwie kreski) i wtedy będziemy mogli wyprowadzić taką samą linię.

Jeżeli chcielibyście dowiedzieć się więcej na temat programu zapraszamy do zapoznania się z ofertą kursów Archicada, którą mamy dostępną na naszym serwisie.

Pozdrawiam! :)
