Archicad - Jak zrobić rampę garażową ze spadkiem? - Poradnik, tutorial
Aby stworzyć rampę garażową ze spadkiem w Archicad, ustaw odpowiednie parametry w zakładce Wymiary 2 i określ spadek według wymiarów. Określ długość i szerokość rampy i stwórz obrzeża obiektu. Jak wykonać okrągłą rampę dowiesz się w dalszej części artykułu.
Spis treści
Zastanawiasz się jak poprawnie utworzyć rampę garażową ze spadkiem w programie Archicad? Jeśli tak, to sprawdź nasz poradnik, w którym krok po roku wytłumaczymy Ci jak to zrobić.
Tworzenie prostej rampy ze spadkiem

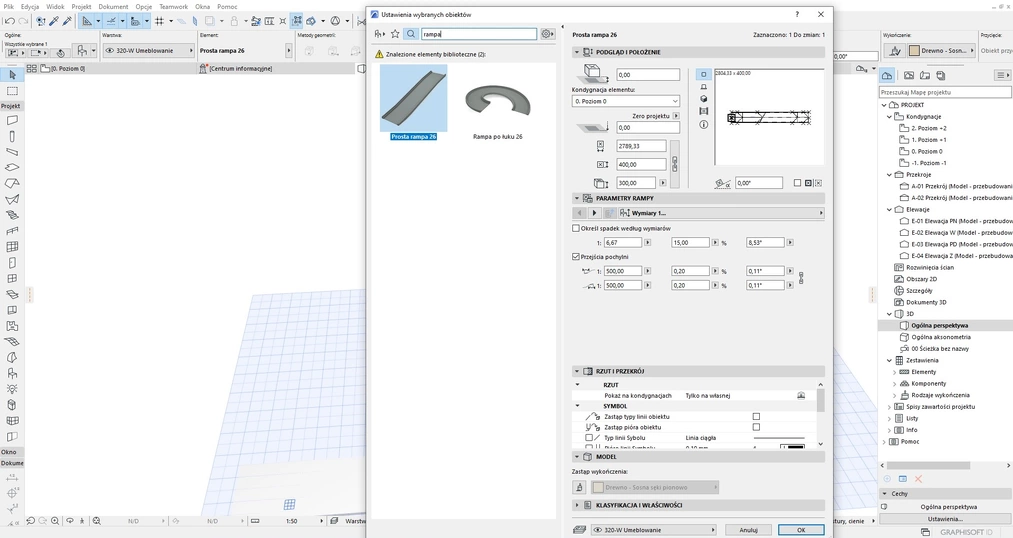

W celu utworzenia prostej rampy ze spadkiem należy wejść w palecie narzędzi po lewej stronie ekranu w narzędzie obiekt, oraz żeby ułatwić sobie wyszukiwanie można wpisać w wyszukiwarce słowo "rampa", tak jak na załączonym obrazku:
Przykładowa rampa garażowa będzie będzie rampą o szerokości 500 cm. Rampa rozpocznie i zakończy się przejściami na płasko o długości 500 cm, pomiędzy nimi będzie pochylnia, która umożliwi przemieszczenie się 300 cm wyżej (taka będzie różnica wysokości). Aby utworzyć opisaną rampę, w parametrach rampy przechodzimy do zakładki Wymiary 2 oraz zaznaczamy Określ spadek według wymiarów.
W celu utworzenia dowolnej rampy wpisujemy odpowiednie wartości. W opisywanym przykładzie będzie to: Długość przejścia dół, długość przejścia góra = 500 cm, szerokość rampy: 500 cm. Następnie określamy długość rampy. To ten wymiar wytyczy Nam kąt spadku rampy. Im dłuższa rampa - tym mniejszy spadek. W opisywanym przykładzie długość określona jako 2000 cm utworzy spadek 14,92%, jaki możemy zobaczyć przechodząc z powrotem do zakładki Wymiary 1.
Następnie klikamy ok.
Dodawanie obrzeży rampy
Przechodząc w ustawieniach obiektu do zakładki Profil rampy możemy utworzyć obrzeża obiektu. Wystarczy zaznaczyć Obrzeże 1 i Obrzeże 2 oraz określić dowolne wymiary.
W efekcie możemy uzyskać rampę garażową z obrzeżami:
Tworzenie okrągłej rampy
Okrągłą rampę możemy utworzyć także stosując podobne kroki, jak w przypadku rampy prostej. Rampę okrągłą tworzymy w narzędziach Obiekt używając elementu pod nazwą Rampa po łuku. W tym przypadku również możemy ustalić dowolne wymiary każdego biegu i elementu rampy, tak jak w przypadku rampy prostej.

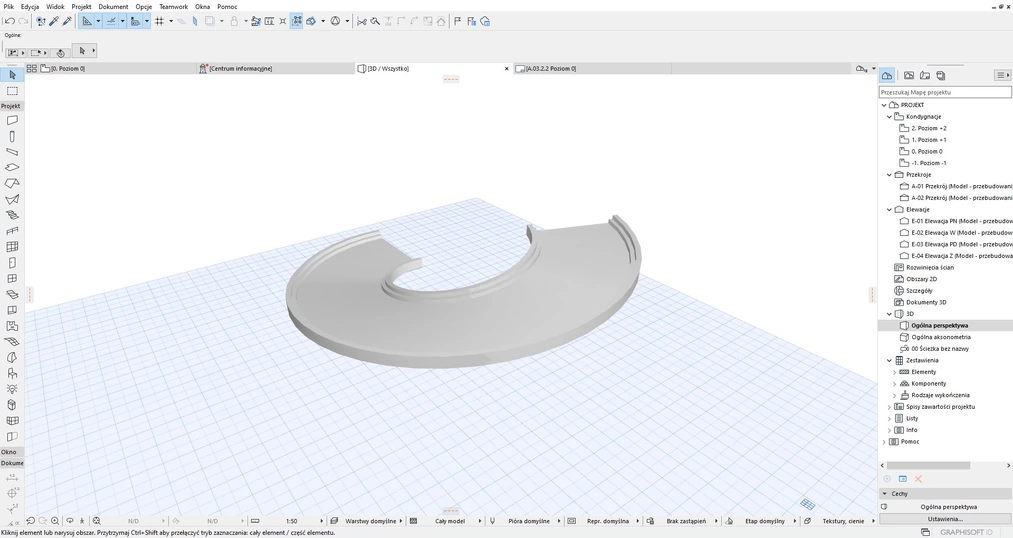

W efekcie możemy uzyskać dowolną rampę po łuku:
Tworzenie terenu ze spadkiem

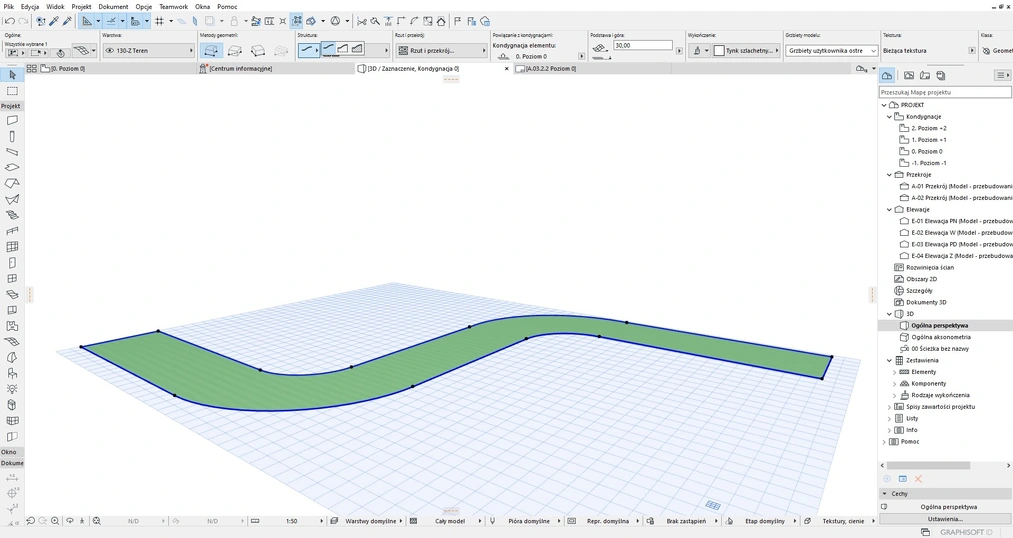

Co zrobić, jeśli gotowy szablon w postaci obiektu rampa nie spełnia naszych oczekiwań lub potrzebujemy bardziej skomplikowanego obiektu? W tym przypadku możemy posłużyć się narzędziem Siatka znajdującym się w palecie narzędzi. Tworzymy dowolny kształt rampy, jaką chcemy odwzorować, na przykład tak jak przykładowo na załączonym obrazku:
Przed zaprojektowaniem rampy zmieniamy strukturę z bryły na powierzchnię górną:
W tym przypadku bardzo ważne są tzw. wierzchołki wieloboku (czarne kropki opisujące płaszczyznę siatki). Przy zmianie wzniesienia danego wierzchołka w osi Z możemy skomponować dowolną rampę, lub płaszczyznę ze spadkami.
W przykładzie na zdjęciach podwyższone zostały wierzchołki o 400 cm do góry, a następnie kolejne o 250 cm do góry w celu uzyskania spadku 150 cm.
Zmieniając kolejne punkty położenia wierzchołków możemy utworzyć dowolny teren ze spadkami lub dowolną rampę garażową.
Ostatecznie uzyskujemy dowolną rampę, jeśli chodzi o jej ukształtowanie:
Mam nadzieję, że po zaznajomieniu się z poradnikiem, tworzenie dowolnej rampy garażowej w programie Archicad nie będzie już dla Ciebie problemem.
Zachęcam również do skorzystania z bogatej oferty kursów online z programu Archicad na naszej stronie.
Dziękuję za uwagę :).
