Wszystkie elementy służące nam do stworzenia budynku w Archicadzie znajdziemy w pasku narzędzi. Ikony są tak charakterystyczne, że bez trudu powinniśmy poradzić sobie w konstrukcji obiektu. Chcąc jednak przygotować projekt budowlany na pierwszy rzut oka będzie nam brakować podstawowej rzeczy – fundamentów. Jak je wykonać? O tym w  dzisiejszym poradniku.

W przypadku fundamentów przeważają dwa rozwiązania – płyta fundamentowa oraz ławy fundamentowe ze ścianami. O ile płyta fundamentowa jest dość prosta w przygotowaniu, bo jest to strop, który ma zwiększoną ilość warstw. Przygotujemy go klikając odpowiednio Opcje –> Atrybuty elementów –> Struktury warstwowe.

Archicad jak zrobić fundamenty poradnik 01

Drugi rodzaj fundamentów jakim są ławy fundamentowe dodajemy jako profil złożony. Ma on tą zaletę, że wszystkie składowe fundamentu czyli ściana, ława i warstwy ocieplenia są jednym elementem, który możemy w całości przesuwać lub edytować.

Profil złożony znajdziemy klikając Opcje -> Profile złożone -> Menedżer profili. Z rozwijanego paska możemy wybrać profil jaki nas interesuje i go edytować. Klikając na ikonę z plusem możemy też stworzyć zupełnie nowy profil.

Archicad jak zrobić fundamenty poradnik 02

Najłatwiejszym sposobem na zrobienie fundamentów jest powielenie jednego z profili i jego edycja.

Archicad jak zrobić fundamenty poradnik 03

Profil złożony tworzymy z płaskich elementów takich jak wypełnienia, linie, polilinie. Wypełnienia traktujemy jako struktury, które możemy przekroić. Zmieniając szerokość wypełnienia zmieniamy również grubość danej warstwy. Tak edytując dopasowujemy fundament do naszego projektu.

Archicad jak zrobić fundamenty poradnik 04

 Jeżeli stworzymy już fundament to możemy go narysować w projekcie. Warto jest umieścić go na niższej kondygnacji niż poziom parteru i wybrać ścianę, a następnie jako jej strukturę – profil złożony.

Archicad jak zrobić fundamenty poradnik 05

Ściany fundamentowe są rysowane po środku rdzenia, więc warto mieć wcześniej narysowane osie, aby wiedzieć gdzie się dołączyć.

Archicad jak zrobić fundamenty poradnik 06

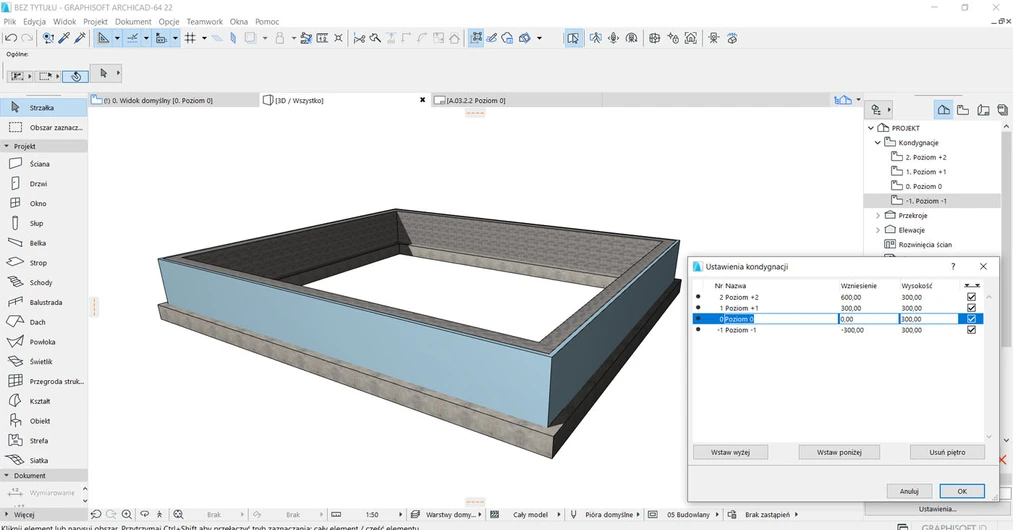

Warto jest też od razu określić wysokość kondygnacji, aby fundamenty dołączyły się do poziomu parteru. Jeżeli klikniecie prawym przyciskiem na jakąkolwiek kondygnację i wybierzecie opcję Ustawienia kondygnacji to wyświetli się okno, w którym można określić wysokość każdej z kondygnacji.

Archicad jak zrobić fundamenty poradnik 07

Jeżeli chcielibyście dowiedzieć się więcej na temat pracy w programie zapraszamy do zapoznania się z naszym szkoleniem - Kurs Archicad 22 od podstaw

Pozdrawiamy! :)
