Masz 2 możliwości, gdy chcesz zmienić wysokość ścian w Archicadzie. (1) Ustaw wysokość kondygnacji (a co za tym idzie, ścian), klikając prawym przyciskiem myszy na kondygnację i wpisując pożądaną wartość. To wygodne rozwiązanie, ponieważ wszystkie nowe ściany będą miały tę wysokość. (2) Jeśli potrzebujesz ściany o innej wysokości niż domyślna dla kondygnacji, zaznacz ścianę i wybierz opcję “Brak powiązania” w menu "Powiązanie z kondygnacjami". Następnie ustaw dowolną wysokość ściany.

Archicad - Jak zmienić wysokość ściany? - Poradnik, tutorial

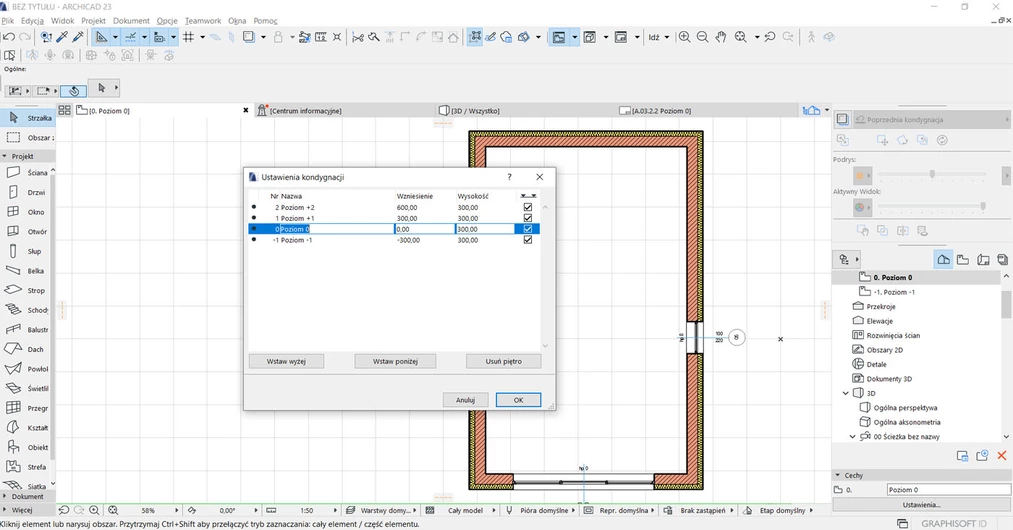

W Archicadzie może nam się zdarzyć sytuacja gdzie będziemy chcieli zmienić wysokość ściany. Standardowo klikając na kondygnację prawym przyciskiem myszy możemy wpisać wybraną przez nas wysokość kondygnacji, co za tym idzie wszystkie wstawiane ściany na dane piętro będą miały odpowiednią wysokość. Bardzo to ułatwia prace ze względu na to, że tego parametru nie musimy już wpisywać za każdym razem kiedy chcemy wstawić ścianę.

Ale są przypadki, kiedy będziemy musieli wstawić ścianę, która ma zupełnie inną wysokość niż ta którą ustawiliśmy w przypadku kondygnacji. Jej wysokość możemy zmienić zaznaczając ją, z opcji w górnym pasku wybieramy Powiązanie z kondygnacjami i klikając na górny trójkąt (czyli powiązanie góry ściany) wybieramy Brak powiązania.

Tym samym odznaczamy ścianę od powiązania z wysokością i możemy wybrać dowolne wzniesienie góry.

Warto pamiętać, że w przypadku wybrania na samym początku tej opcji program będzie to pamiętać i nie będzie wiązał z górą żadnej ściany, którą dodamy. Jeżeli chcemy zmienić pojedynczą ścianę warto ją po prostu zaznaczyć i zmienić jej opcje, wtedy wszystkie inne ściany dalej będą ulegać zmianie jeżeli będziemy chcieli wpływać na wysokość kondygnacji.

Jeżeli chcielibyście dowiedzieć się więcej na temat tego programu, to sprawdź nasz - Kurs Archicad 20 od podstaw.

Pozdrawiam!
