Archicad - Jak zmienić grubość ścian - Tutorial, poradnik

Data publikacji: 14-11-2018  |  Data aktualizacji: 30-03-2020  | Autorka: Iza Łuszczkiewicz

Archicad - Jak zmienić grubość ścian - Tutorial, poradnik


Ściana ma swoje określone parametry, takie jak wysokość, długość oraz grubość. Jeżeli ustalimy na samym początku, jaką wysokość powinny posiadać nasze kondygnacje to parametr dotyczący wysokości mamy już ustalony. Jeżeli zaczniemy rysować ścianę w projekcie automatycznie ustalamy jej długość. Pozostaje nam jeszcze kwestia dotycząca grubości. W tym poradniku przedstawimy Wam rozwiązanie tego problemu.

Archicad - Zmiana grubości ściany

Aby zmienić grubość ściany lub ją ustalić przed zaczęciem rysowania wybieramy Okno Ustawień Ściany. Możliwa zmiana grubości jest możliwa w zależności od tego, jaką strukturę ściany wybierzemy. W przypadku struktury podstawowej, w której mamy możliwość wybrać jeden z materiałów okno z grubością ściany znajduje się w wierszu poniżej. Warto pamiętać, że standardowo przyjętą jednostką jest centymetr i nie musimy zatwierdzać przyjętego wymiaru przyciskając ENTER, program po chwili uaktualni wielkość sam.

Archicad - Jak zmienić grubość ścian - Tutorial, poradnik - 01

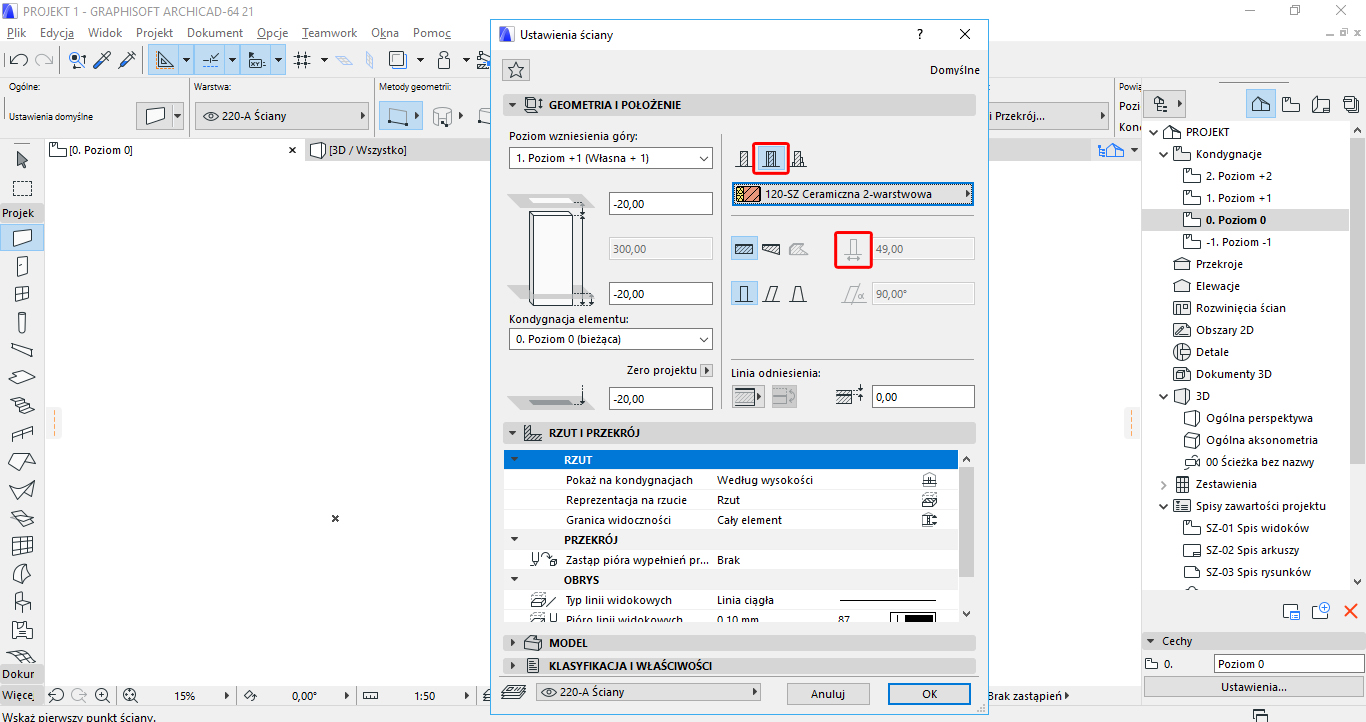

Kiedy wybierzemy strukturę warstwową sytuacja się zmienia. Wiersz, w którym mieliśmy możliwość zmiany grubości ściany staje się nie aktywny i nie mamy możliwości wpisania tam żadnej wartości. Dlaczego tak się dzieje? Struktura warstwowa ma już zapisane konkretne parametry dotyczące grubości poszczególnych warstw, wartość, którą widzimy to tak na prawdę suma grubości wszystkich dobranych warstw.

Archicad - Jak zmienić grubość ścian - Tutorial, poradnik - 02

Archicad - zamiana grubości struktury warstwowej

Jeżeli chcielibyśmy zmienić grubość struktury warstwowej należy stworzyć swoją lub edytować swoją ścianę, stworzoną z konkretnych materiałów. Aby to zrobić wybieramy kolejno Opcje -> Atrybuty elementów -> Struktury warstwowe.

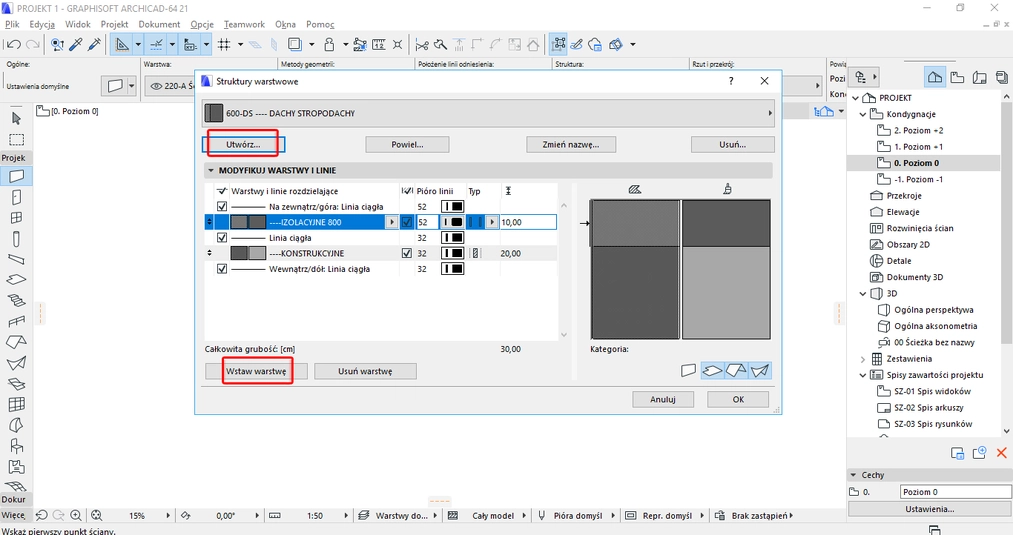

Pojawia się na okno, w którym jesteśmy w stanie stworzyć swoją strukturę warstwową. Klikając na utwórz dodajemy swoją nazwę i możemy przystąpić do konfigurowania ściany. Klikając Wstaw warstwę dodajemy kolejny materiał budowlany.

Archicad - Jak zmienić grubość ścian - Tutorial, poradnik - 03

Rozwijając pasek przy nazwie materiału możemy go zmienić.

Archicad - Jak zmienić grubość ścian - Tutorial, poradnik - 04

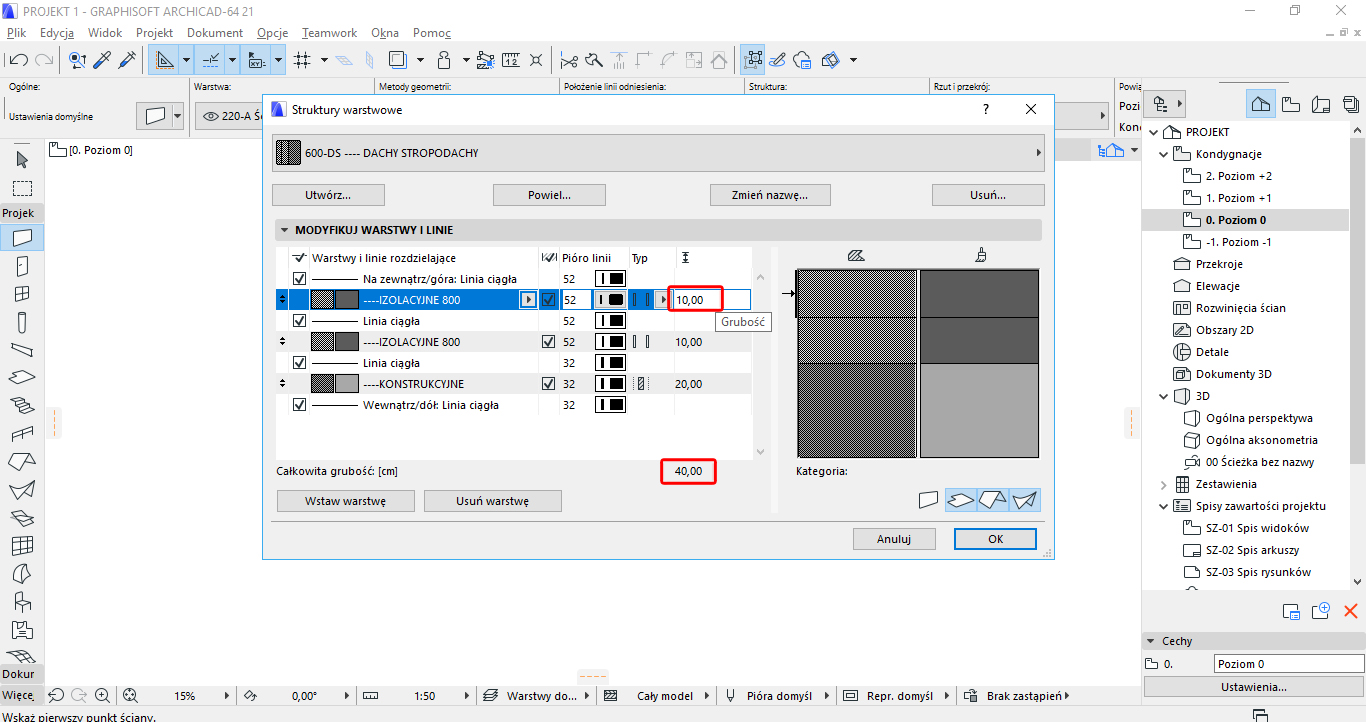

To, co możemy też zmienić to grubość każdego z materiałów budowlanych. A tak na prawdę dopiero ich suma będzie ostateczną grubością naszej ściany w tym wypadku.

Archicad - Jak zmienić grubość ścian - Tutorial, poradnik - 05

Jeżeli chcielibyście dowiedzieć się więcej na temat programu lub rozwiać wątpliwości zapraszamy do przejrzenia naszej oferty kursów Archicada.

Pozdrawiamy! :)
