W Archicadzie projekt tworzymy rysując na kolejnych kondygnacjach wszystkie elementy konstrukcyjne, a następnie dodajemy inne elementy budynku. Co w przypadku, kiedy chcemy narysować kolejną kondygnację dokładnie w tym samym miejscu lub podejrzeć czy wycięty otwór na schody zgadza się z ich obrysem? W Archicadzie do tego służy nam narzędzie Podrys. Poniżej przedstawiamy Wam, w jaki sposób używać tego narzędzia.

Podrys w Archicadzie najlepiej jest opisać, jako kalkę, przez którą możemy zobaczyć rysunki znajdujące się w innej części projektu. W  taki sam sposób jak podrysujemy inną kondygnację tak możemy wczytać mapę lub zdjęcie.

Aby zobaczyć, jakie możliwości daje nam podrys najlepiej będzie włączyć całą paletę. Aby ją uruchomić należy kolejno wybrać Okna -> Palety -> Paleta podrys i porównanie (przyspieszyć tą operację można używając skrótu - Alt + F7).

Archicad - Jak włączyć podrys?

Po otworzeniu palety pojawia nam się okno, aby uruchomić podrys należy kliknąć w kwadrat, u góry po lewej stronie.

Archicad - Jak wstawić podrys? Opcje podrysu - Tutorial, poradnik - 01

Po włączeniu podrysu, po prawej stronie mamy rozwijaną listę, z której możemy wybrać kondygnację, która będzie podrysem. Na obrazku widać, że wyświetla się ona w kolorze pomarańczowym.

Archicad - Opcje podrysu

Archicad - Jak wstawić podrys? Opcje podrysu - Tutorial, poradnik - 02

Podrys ma mnóstwo opcji, które możemy wykorzystać w trakcie rysowania.  W drugim wierszu mamy do wyboru odpowiednio:

Przełączenie podrysu z aktywnym widokiem (1.), czyli klikając na tą opcję będziemy przełączać się pomiędzy kondygnacją, na której rysujemy a tą, która jest naszym podrysem. Następnie mamy opcję Przesuń podrys (2.), kiedy na przykład element, który chcemy zobaczyć nie znajduje się dokładnie jeden pod drugim tylko jest w innym miejscu naszego obszaru roboczego.  Trzecia opcja daje nam możliwość obrócenia podrysu (3.). Kolejna opcja umożliwia nam powrót podrysu do pierwotnego położenia (4.). Ostatnia opcja w wierszu to przebudowanie podrysu (5.) czyli upewnienie się, że wszystkie elementy, które zmieniliśmy na kondygnacji się zaktualizowały.

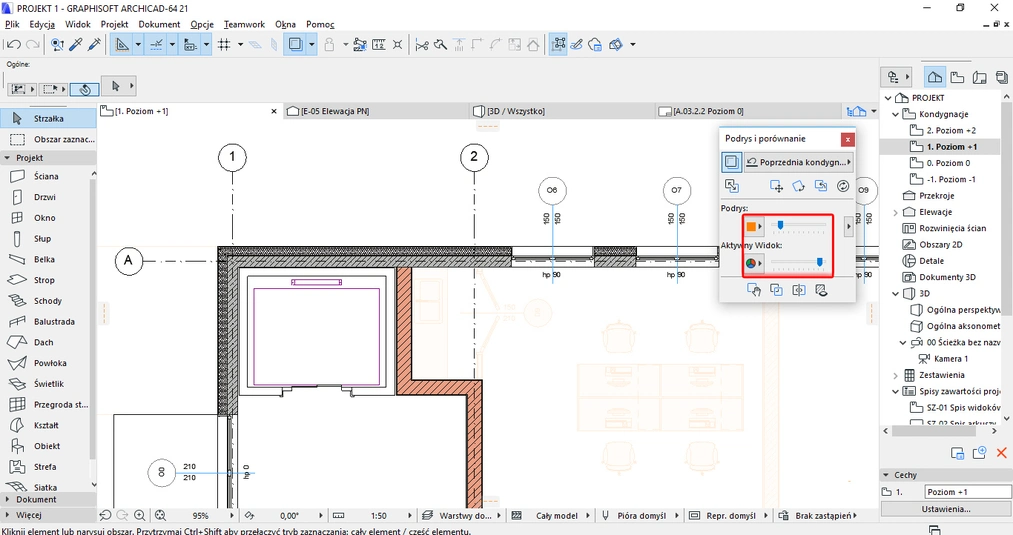

Bardzo pomocną opcją jest też możliwość zmiany natężenia wyświetlania rysunku oraz podrysu. Suwakami przy każdej z opcji możemy zmieniać to natężenie. Poniżej dwa warianty, kiedy podrys jest wyraźniejszy niż rysunek oraz druga, kiedy rysunek jest wyraźniejszy niż podrys.

Archicad - Jak wstawić podrys? Opcje podrysu - Tutorial, poradnik - 03

Archicad - Jak wstawić podrys? Opcje podrysu - Tutorial, poradnik - 04

Aby jeszcze bardziej dopasować obrys do tego, co chcielibyśmy zobaczyć możemy wybrać jakie elementy z paska narzędzi będą się nam wyświetlać w trakcie podglądu.

Archicad - Jak wstawić podrys? Opcje podrysu - Tutorial, poradnik - 05

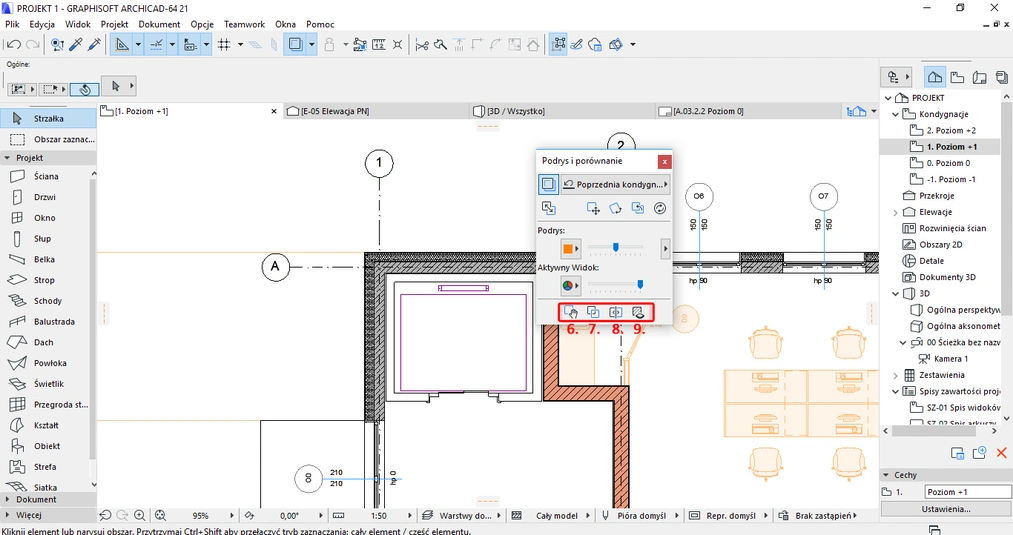

Na końcu mamy jeszcze do dyspozycji opcje, które umożliwiają nam tymczasowe przesunięcie podrysu (6.), pokazanie podrysu na wierzchu, ponad rysunkiem (7.), następnie ograniczenie przekroju, z każdej strony obszaru roboczego będziemy mieć suwaki, które umożliwią nam ograniczenie naszego rysunku i "zajrzenie" do podrysu (8.). Ostatnią opcją jest możliwość wyłączenia wypełnienia w ścianach i pokazanie podrysu tylko za pomocą linii (9.).

Archicad - Jak wstawić podrys? Opcje podrysu - Tutorial, poradnik - 06

Podrys wyłączyć możemy dokładnie w taki sam sposób w jaki go włączyliśmy czyli naciskając kwadrat u góry po lewej stronie lub wybieramy z  klawiatury numerycznej liczbę 3.

Jeżeli szukacie odpowiedzi na problemy związane z programem lub chcielibyście nauczyć się czegoś nowego zachęcamy do zapoznania się z naszą ofertą kursów Archicada.

Pozdrawiamy! :)
