Archicad - Jak umieścić kilka widoków na osobnych arkuszach - Poradnik, tutorial

Data publikacji: 28-04-2020  |  Data aktualizacji: 28-04-2020  | Autorka: Daria Janik

Archicad - Jak umieścić kilka widoków na osobnych arkuszach - Poradnik, tutorial


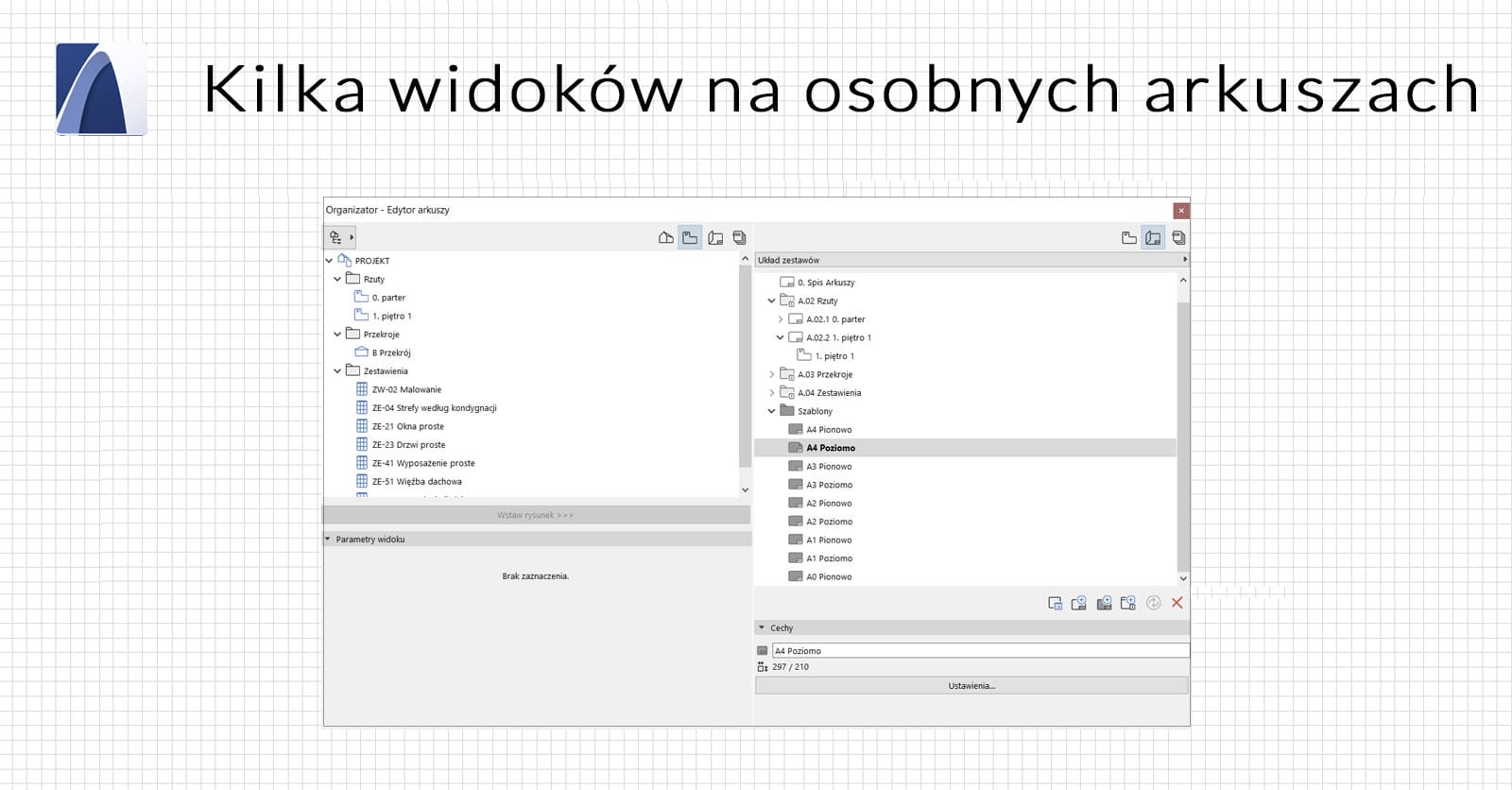

Nieodłączną częścią pracy nad projektem jest generowanie plików z informacjami o nim w formie rysunkowej, liczbowej czy tekstowej. Przychodzi moment, gdzie chcemy je wyeksportować w formacie PDF, więc pierwszym krokiem by to zrobić jest umieszczenie ich na arkuszach. Możemy to przeciągając każdy widok osobno do nowego arkusza, ale taka metoda jest dobra, jeśli mamy do czynienia z małym projektem, ale jeśli mamy do zapisania informacje o budynku, który ma np. 20 kondygnacji to czeka nas sporo pracy. Są jednak sposoby, żeby zrobić to szybciej i ułatwić sobie pracę.

Najpierw musimy stworzyć widoki elementów projektu i odpowiednio je sklasyfikować. Można to robić w trakcie pracy nad nim i dbać o jego odpowiednią organizację, bo to zaoszczędzi nam wiele czasu w późniejszych etapach. Ustawiamy reprezentacje modelu, zestaw piór, etap przebudowy, wariant graficzny oraz warstwy i klikamy prawym przyciskiem myszy w kartę, a następnie wybieramy „Zachowaj jako widok”.  W oknie dialogowym możemy nadać własne ID oraz nazwę, a także skontrolować ustawienia. Jeśli wszystko się zgadza klikamy „Utwórz”.

Archicad – Jak umieścić kilka widoków na osobnych arkuszach - Poradnik, tutorial - 02

Widok pokaże nam się w mapie widoków, którą mamy po prawej stronie. Teraz możemy stworzyć nowe foldery, żeby lepiej zorganizować projekt.

Archicad – Jak umieścić kilka widoków na osobnych arkuszach - Poradnik, tutorial - 03

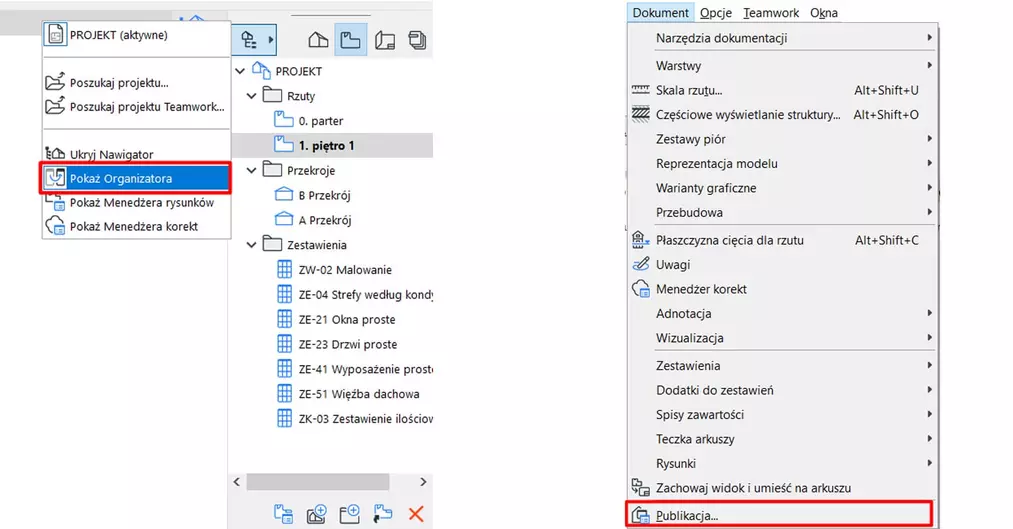

Kiedy mamy już wszystkie widoki, jakie potrzebujemy otwieramy organizator, który znajduje się w zakładce „Dokument” pod nazwą „Publikacja” lub po kliknięciu w ikonę po lewej stronie nawigatora i wybrać opcję „Pokaż Organizatora” z rozwijanej listy.

Archicad – Jak umieścić kilka widoków na osobnych arkuszach - Poradnik, tutorial - 04

Wcześniej wykonana klasyfikacja widoków przyda nam się do tego, by teraz poprzez przeciągnięcie folderu lub mając go zaznaczonego wciśnięcie przycisku „Wstaw rysunek” umieścić wszystkie zawarte w nim elementy na nowych arkuszach. Możemy też zrobić to dla wszystkich folderów zaznaczając je z klawiszem CTRL.

Archicad – Jak umieścić kilka widoków na osobnych arkuszach - Poradnik, tutorial - 05

Jak widzimy, system klasyfikacji został zachowany w postaci zestawów arkuszy. Rysunki umieszczą się dobrze, jeśli oczywiście mamy skalę dobraną odpowiednio do formatu.

Archicad – Jak umieścić kilka widoków na osobnych arkuszach - Poradnik, tutorial - 06

Jak zmienić domyślny szablon dla nowych arkuszy?

Mówimy o dobrze dobranej skali do formatu, ale skąd wiedzieć na jakim szablonie wygeneruje się nowy arkusz? Odpowiedź jest bardzo prosta.

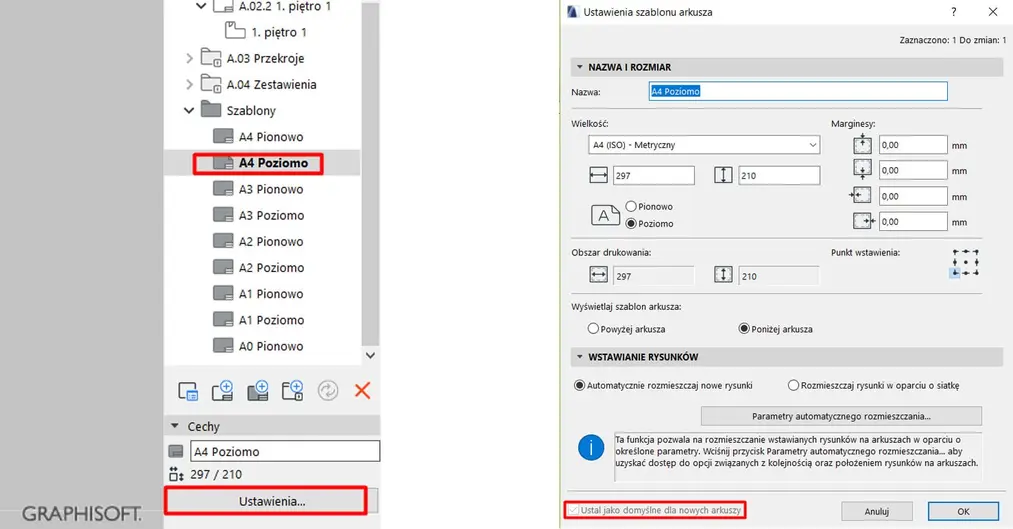

Wybieramy szablon arkusza, który chcemy ustawić jako domyślny i przechodzimy do jego ustawień. W oknie dialogowym odznaczamy opcję na samym dole, czyli „Ustaw jako domyślne dla nowych arkuszy”.

Archicad – Jak umieścić kilka widoków na osobnych arkuszach - Poradnik, tutorial - 07

Mając gotowe arkusze możemy je zapisać w sposób, o którym powstał już osobny artykuł „Jak zapisywać do PDF”.

Jeśli macie do czynienia z duży projektem i pokazana we wspomnianym poradniku metoda będzie dla Was zbyt czasochłonna to zapraszam do zapoznania się z  tutorialem premium, gdzie pokazane są możliwości zestawów publikacji - Sposoby publikacji projektu - Arkusze, szablony, wydruki, a także innymi kursami z programu Archicad.

Pozdrawiam!
