Właściwości to dane dotyczące elementu lub materiału budowlanego takie jak powierzchnia, koszt, odporność ogniowa czy producent. Pozwalają na zbieranie i wyświetlanie tych informacji m. in.  w zestawieniach, etykietach, metryczkach czy znacznikach.

Każdy element ma przypisany własny domyślny zestaw właściwości na podstawie klasyfikacji.

Jak sprawdzić klasyfikację i  właściwości elementu?

Wybieramy w oknie ustawień elementu zakładkę „Klasyfikacja i  właściwości”. Na samej górze tego panelu mamy klasyfikację, a poniżej odpowiednie dla niej właściwości podzielone na grupy.

 Możemy ją zmienić wybierając jedną z dostępnych opcji z rozwijanej listy, która otworzy się po kliknięciu w strzałkę po prawej stronie. Po jej zmianie automatycznie właściwości się zmienią na odpowiednie dla nowej klasyfikacji.

Archicad – Czym są właściwości i jak z nich korzystać? Poradnik, tutorial -02

Jak zmienić wartość właściwości na własne?

Właściwości mające po lewej stronie od nazwy ikonę łańcuszka wyświetlają wartość domyślną określoną w Menadżerze właściwości.

Klikając w  dowolną właściwość możemy zmienić jej dane wpisując dane lub wybierając opcję z  listy. Wtedy ikona zmieni się na rozłączone oczka łańcuszka. Zawsze możemy wrócić do domyślnych ustawień klikając w nią i wybierając to ustawienie.

  Archicad – Czym są właściwości i jak z nich korzystać? Poradnik, tutorial -03

Jak stworzyć własne właściwości lub edytować istniejące?

Zarządzamy nimi poprzez Menadżer właściwości (Opcje>Menadżer właściwości lub skrót Ctrl+Alt+Shift+W). W oknie dialogowym widzimy pogrupowane dostępne w projekcie właściwości.

Archicad – Czym są właściwości i jak z nich korzystać? Poradnik, tutorial -04
Po kliknięciu  „Utwórz” w dolnym lewym rogu mamy możliwość dodania nowej grupy lub właściwości. Decydujemy o tym wybierając odpowiednią opcję po lewej stronie, a następnie nadajemy nazwę oraz (w przypadku właściwości) przypisujemy do jednej z dostępnych grup.

PORADA: Kiedy tworzymy własne właściwości dobrze jest zrobić dla nich osobną grupę i to w niej je umieszczać. Ułatwi to ich późniejsze odszukanie oraz zidentyfikowanie przez inne osoby zaangażowane w projekt.

  Archicad – Czym są właściwości i jak z nich korzystać? Poradnik, tutorial -05

Możemy od razu przypisać nową właściwość do grupy klikając plus po prawej stronie jej nazwy.

Archicad – Czym są właściwości i jak z nich korzystać? Poradnik, tutorial -06

Mamy także możliwość tworzenia nowych właściwości na podstawie już istniejących poprzez opcję „Powiel”, którą klikamy mając aktywny element bazowy.

  Archicad – Czym są właściwości i jak z nich korzystać? Poradnik, tutorial -07

W celu edycji nowej lub istniejącej właściwości wystarczy w nią kliknąć, a uaktywni się prawa część okna, gdzie możemy to zrobić.

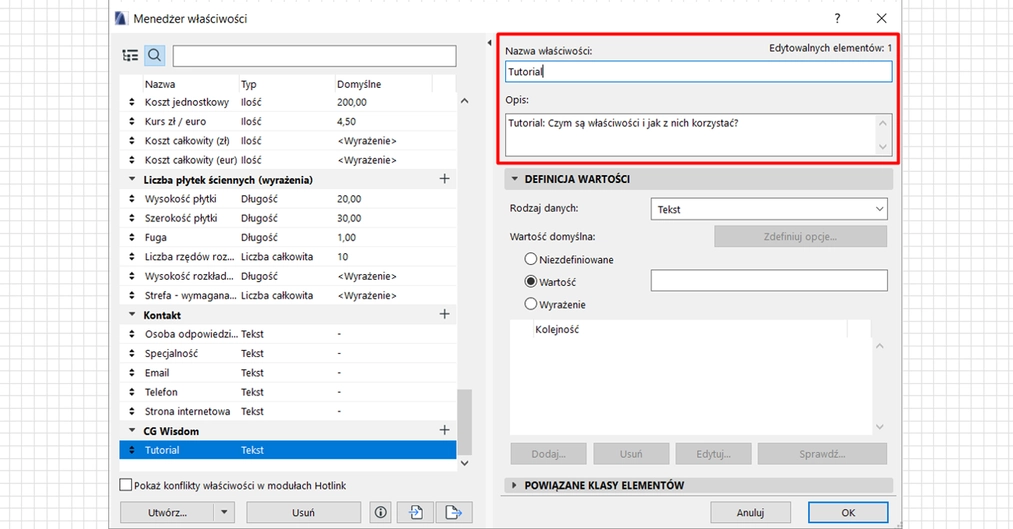

Na samej górze możemy zmienić jej nazwę, a także dodać opis.

Archicad – Czym są właściwości i jak z nich korzystać? Poradnik, tutorial -08

W pierwszej rozwijanej karcie czyli „Definicji właściwości” określamy odpowiedni rodzaj danych i w zależności od tego, co wybierzemy definiujemy je w  dalszej części. Możemy wybrać typy wartości z jednostkami i bez nich.

Archicad – Czym są właściwości i jak z nich korzystać? Poradnik, tutorial -09

Dane bez jednostek:

  • Tekst (odpowiedni dla np. Nazwy modelu)
  • Liczba – wartość dziesiętna (odpowiednia dla np. Cena za m2)
  • Liczba całkowita - pełna liczba (odpowiednia dla np. Liczba użytkowników)

Dane z jednostkami:
  • Długość
  • Powierzchnia
  • Objętość
  • Kąt

Wszystkie powyższe rodzaje mają możliwość tworzenia wyrażeń. Ostatnie trzy są inne i polegają na wyborze opcji z listy lub określeniu tagów.

  • Prawda/Fałsz (odpowiednie dla np. Drzwi przeciwpożarowe)
  • Lista tagów

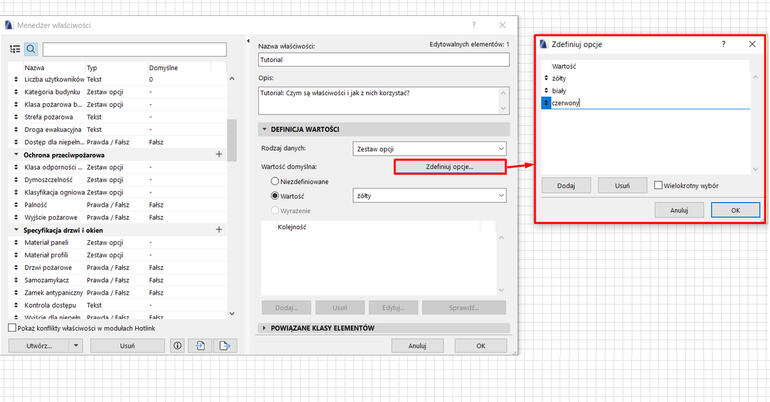

  • Zestaw opcjipo wybraniu tego wyskoczy nam okno, w którym możemy dodać dostępne w tej właściwości warianty. Możemy do niego wejść także klikając w „Zdefiniuj opcje”. Domyślnie dozwolone jest wybranie tylko jednej z nich, ale po odznaczeniu wielokrotnego wyboru pozbywamy się tego ograniczenia(odpowiedni dla np. Klasa odporności ogniowej)

Archicad – Czym są właściwości i jak z nich korzystać? Poradnik, tutorial -10

Wartość widoczna w głównym oknie będzie domyślna.

Archicad – Czym są właściwości i jak z nich korzystać? Poradnik, tutorial -11

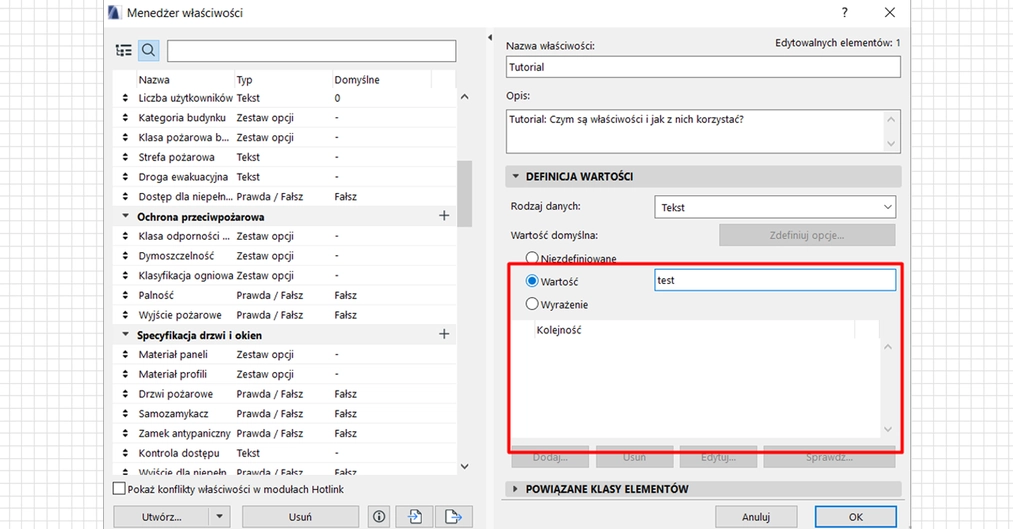

W polu „Wartość” możemy wpisać stałą liczbową lub tekst, a także wybrać „Wyrażenie” i stworzyć formułę parametryczną. O tym jak ją tworzyć możecie przeczytać w innym tutorialu.

Archicad – Czym są właściwości i jak z nich korzystać? Poradnik, tutorial -12

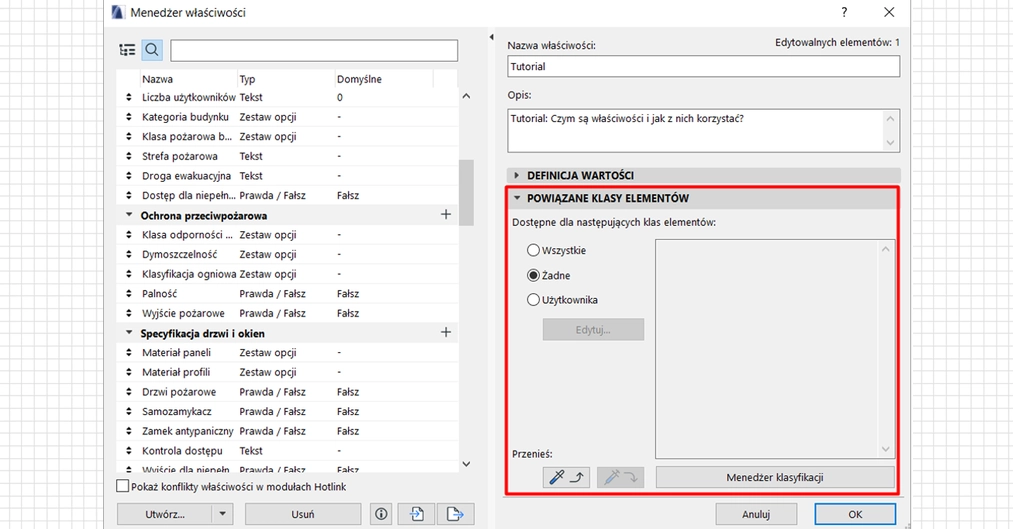

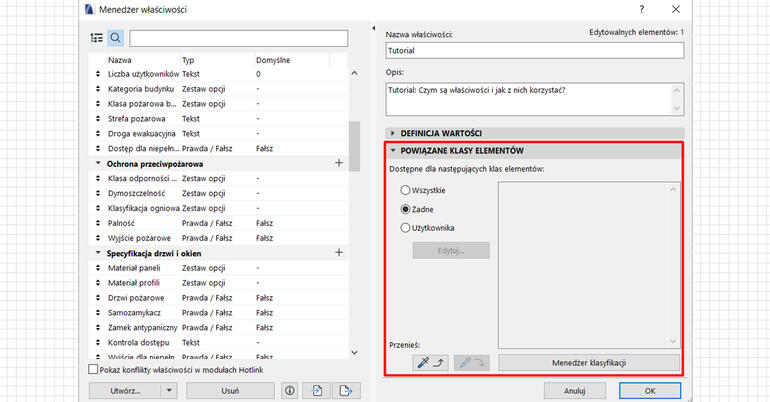

Na początku tego poradnika dowiedzieliśmy się, że właściwości są przypisywane do klas elementów. Definiujemy to w drugiej palecie o nazwie „Powiązane klasy elementów”, gdzie mamy do wyboru 3 opcje:

  • Wszystko – właściwość będzie przypisana do każdej klasy projektu
  • Żadne – właściwość nie będzie działać w  tym projekcie, co może być przydatne jeśli tworzymy szablon i możemy ją wykorzystać później
  • Użytkownika ­– wybieramy konkretne klasy, dla których będzie dostępna właściwość

Archicad – Czym są właściwości i jak z nich korzystać? Poradnik, tutorial -13

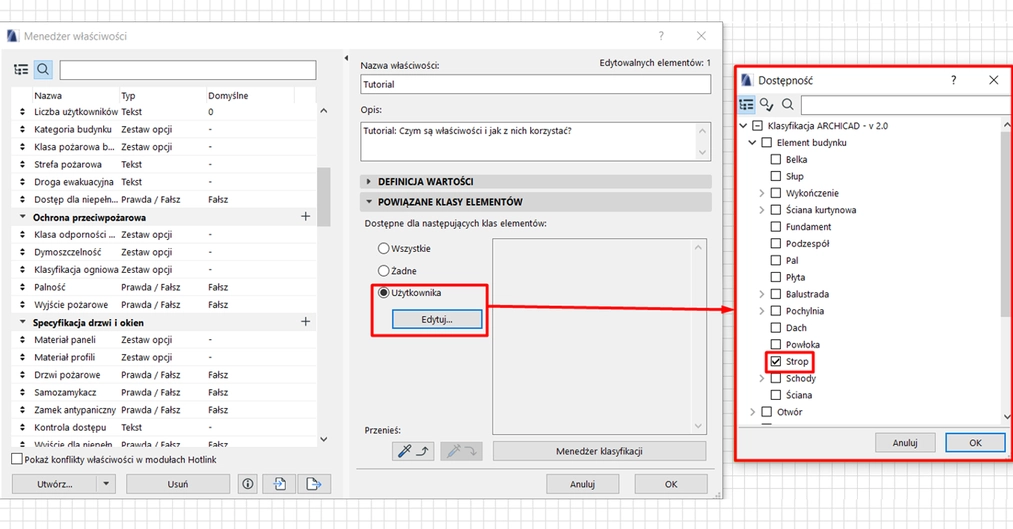

Po wybraniu ostatniej opcji uaktywnia się przycisk „Edytuj” i po kliknięciu go możemy zaznaczyć interesujące nas klasy.

Archicad – Czym są właściwości i jak z nich korzystać? Poradnik, tutorial -14

Po zaakceptowaniu nowa właściwość automatycznie pojawi się w  ustawieniach elementów przypisanych do wybranych klas.

Archicad – Czym są właściwości i jak z nich korzystać? Poradnik, tutorial -15

Jeżeli chcielibyście dowiedzieć się więcej na temat omawianego programu zapraszamy do zapoznania się z ofertą kursów Archicada, które udostępniamy na stronie.

Autor: Daria Janik
