Archicad - Czym jest hotlink i jak z niego korzystać? Poradnik, tutorial

Archicad - Czym jest hotlink i jak z niego korzystać? Poradnik, tutorial


Moduł hotlink pozwalają na dołączenie do projektu elementów z innych plików. Znacznie ułatwiają współpracę międzybranżową oraz pracę nad budynkami z dużą ilością powtarzalnych pomieszczeń jak np. hotele czy biura. Hotlink umożliwia modyfikację ich wszystkich poprzez edycję pliku źródłowego i jego aktualizację w docelowym projekcie. W przypadku gdy nasz komputer nie radzi sobie z bardzo dużym plikiem zastosowanie tego rozwiązania odciąża go i pozwala na płynniejszą oraz wygodniejszą pracę.

Jaki format może mieć plik źródłowy hotliku?

  • pliki Archicada:
–Projekt indywidualny (.pln)
–Plik Modułu (.mod)
–Projekt Teamwork z BIMcloud (z tej samej wersji ARCHICADa, co projekt główny)
–Projekt Teamwork (pliki typu .plp z wersji ARCHICADa 11 lub wcześniejszych) – Linie 2D ARCHICADa (.2dl)
  • plik IFC
  • plik Rhino (.3dm)
  • plik Revit (po zainstalowaniu odpowiednich rozszerzeń)

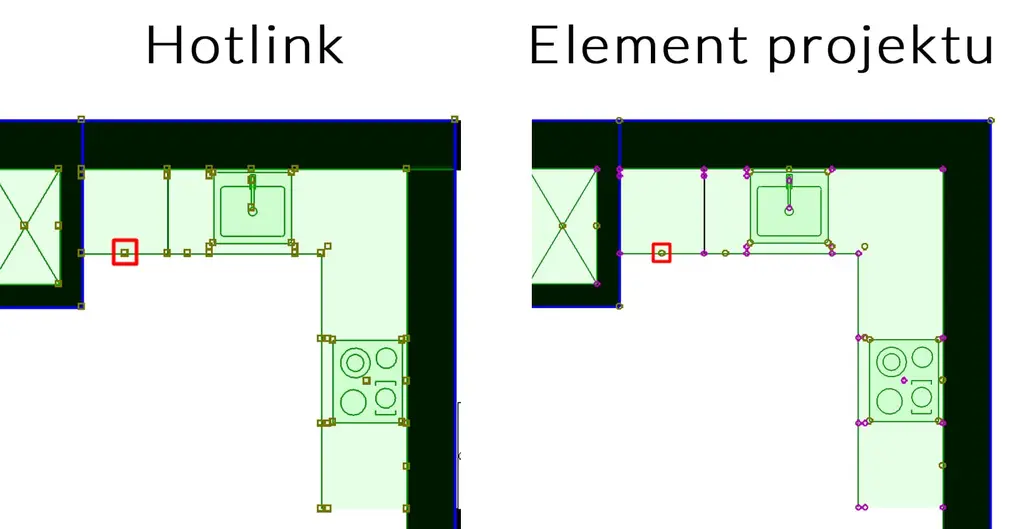

Elementy należące do modułu hotlink od innych w projekcie możemy odróżnić poprzez oznaczenie punktów aktywnych. W ich przypadku będą one miały postać pustych kwadratów, a do tego każdy z kolejnych modułów będzie miał je w innym kolorze. Moduły dołączone do projektu będą w nim nadal widoczne nawet w przypadku, gdy plik źródłowy jest niedostępny lub niewidoczny.

Archicad - Czym jest hotlink i jak z niego korzystać? Poradnik, tutorial - 02

Wstawianie modułu hotlink do projektu

Wstawianie modułu hotlink do projektu dokonujemy poprzez otwarcie zakładki „Plik”, następnie „Pliki zewnętrzne” i opcję „Wstaw hotlink”. Otworzy się okno dialogowe, gdzie mamy dwa panele. Zanim wstawimy moduł dobrze jest ustawić wszystko w drugim z nich. Z  listy u góry wybieramy warstwę, na której zostanie umieszczony wstawiony moduł, a poniżej możemy zdecydować jak zachowają się jego poziomy względem tych w  projekcie docelowym poprzez odznaczenie odpowiednich opcji.

Archicad - Czym jest hotlink i jak z niego korzystać? Poradnik, tutorial - 03

Kiedy mamy już wybrane to co chcemy możemy wstawić moduł. Robimy to poprzez opcję „Wybierz moduł” w górnym panelu. Wyskoczy nam okno dialogowe, gdzie mamy listę plików źródłowych hotlinków, które zostały już wczytane do projektu. Jeśli robimy to pierwszy raz to nie jest ona pusta i musimy wybrać opcję „Nowy moduł”, a następnie zdecydować czy będzie to plik na komputerze czy projekt Teamwork.

Archicad - Czym jest hotlink i jak z niego korzystać? Poradnik, tutorial - 04

Jeśli wybierzemy „Plik” wyskoczy przeglądarka plików i wybieramy tam plik źródłowy dla hotlinku i zatwierdzamy przyciskiem „Zaznacz”. Po tej akcji ARCHICAD zapyta nas jakie kondygnacje mają być wstawione do projektu. Możemy wybrać konkretną lub wszystkie. Po zatwierdzeniu wrócimy do okna wyboru modułu, w którym pojawi się załadowany wcześniej plik źródłowy. Klikamy w niego, a następnie w opcję „Zaznacz”.

Archicad - Czym jest hotlink i jak z niego korzystać? Poradnik, tutorial - 05

Cofnęliśmy się do okna wstawiania hotlinku i jeśli wcześniejsze kroki poszły pomyślnie w górnym panelu pojawi się nazwa, ścieżka oraz wybrane kondygnacje pliku źródłowego. Sprawdzamy raz jeszcze dolny panel i kiedy wszystko się zgadza klikamy „Wstaw Hotlink”. Ostatnią rzeczą w tym procesie jest synchronizacja kondygnacji obu plików. Na górze okna mamy kondygnacje otwartego rzutu i możemy wybrać z listy kondygnację modułu hotlink, która będzie mu odpowiadała. Poniżej wyświetla nam się rezultat tej akcji względem innych poziomów. Jeśli wszystko się zgadza zatwierdzamy poprzez „OK”.

Archicad - Czym jest hotlink i jak z niego korzystać? Poradnik, tutorial - 06

Moduł zostanie wstawiony na środku bieżącego widoku i będzie miał wokół siebie ruchomą linię przerywaną. Jeśli w tym momencie naciśniemy ESC lub Delete to akcja zostanie anulowana. Klikając gdziekolwiek na rzucie poza modułem, zostanie on wstawiony.

Archicad - Czym jest hotlink i jak z niego korzystać? Poradnik, tutorial - 07

Plik .mod

Pliki w formacie .mod to uproszczone pliki ARCHICADa, które są przeznaczone do wstawiania ich jako hotlinki do projektu. Różnią się od zwykłego pliku w formacie .pln tym, że:

  • zawierają dane jedynie na temat modelu i rzutu
  • zawierają obiekty dołączone z danych Przekroju, Elewacji, Obszaru 2D, Detalu lub Dokumentu 3D
  • dotyczy atrybutów, które zostały rzeczywiście wykorzystane w projekcie, a reszta jest pomijana
  • jest znacznie mniejszy od pliku .pln


Plik .mod tworzymy mając otwarty rzut i przechodząc do zakładki „Plik” i klikając opcję „Zachowaj jako..”. W oknie zapisu wybieramy z  rozwijanej listy format .mod, a następnie możemy zapisać.

Archicad - Czym jest hotlink i jak z niego korzystać? Poradnik, tutorial - 08

Po zatwierdzeniu pojawi się ostrzeżenie o utracie danych, co jest spowodowane specyfikacją pliku modułu, więc nie przejmujemy się tym i klikamy „Kontynuuj”.

Archicad - Czym jest hotlink i jak z niego korzystać? Poradnik, tutorial - 09

Zamiana zaznaczonej części projektu w hotlink

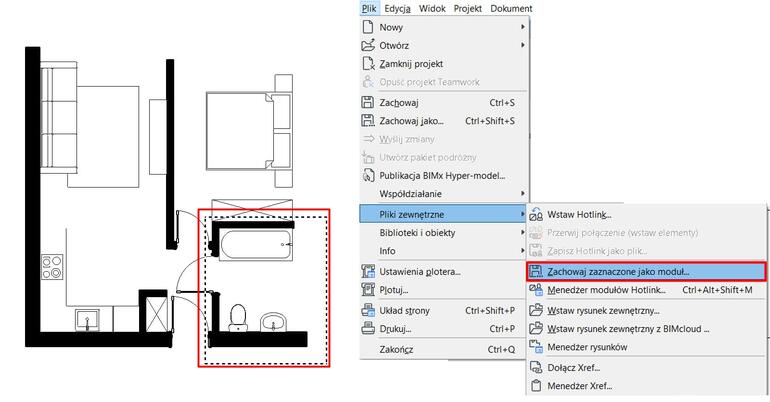

Kiedy widzimy, że nasz plik zaczyna się robić ciężki to możemy poratować się w takiej sytuacji zastąpieniem pewnych jego części poprzez hotlinki. Przykładowo możemy zapisać każde skrzydło budynku jako osobny moduł. Jeśli chcemy to zrobić to wybieramy poprzez zaznaczenie obszar, który ma zostać hotlinkiem. Następnie otwieramy zakładkę „Plik”, potem „Pliki zewnętrzne” i opcję „Zachowaj zaznaczenie jako moduł”.

Archicad - Czym jest hotlink i jak z niego korzystać? Poradnik, tutorial - 10

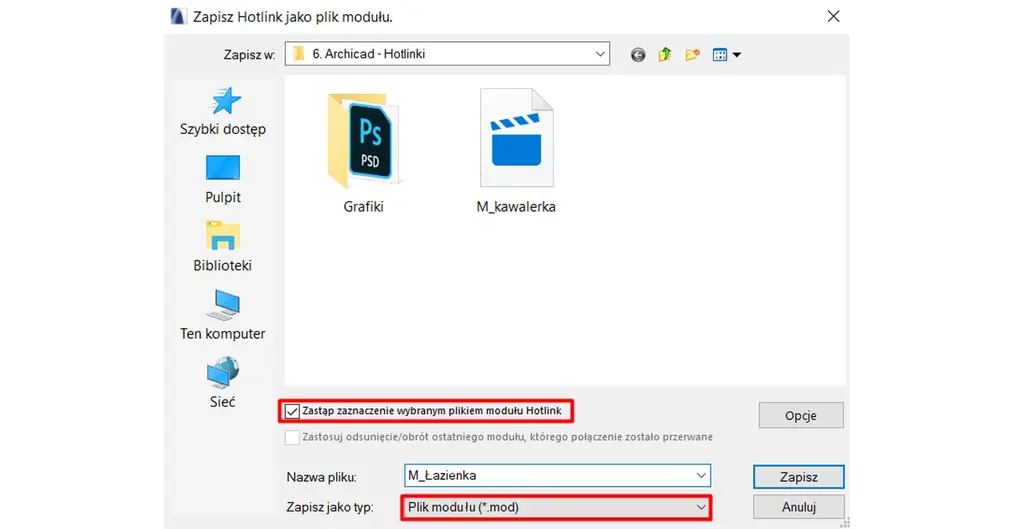

Wyskoczy nam okno dialogowe zapisu pliku. Wybieramy dla niego nazwę, wybieramy typ jako .mod lub .pln i  zaznaczamy opcję „Zastąp zaznaczenie wybranym plikiem modułu hotlink”. Spowoduje to automatyczne zastąpienie wybranych elementów przez nowy plik modułu. Opcja ta nie jest niestety dostępna w projekcie Teamwork.

Archicad - Czym jest hotlink i jak z niego korzystać? Poradnik, tutorial - 11

Jeżeli chcielibyście dowiedzieć się więcej na temat Archicada zapraszamy do zapoznania się z ofertą kursów Archicada, które udostępniamy na stronie.

Autor: Daria Janik
