Sketchup - Vray Fur - czyli jak zrobić realistyczny dywan lub trawę

Sketchup - Vray Fur - czyli jak zrobić realistyczny dywan lub trawę


Vray Fur jest to nowe narzędzie, które możemy dostać w najnowszej wersji V-ray 3.6 for Sketchup. Narzędzie jest bardzo ciekawe i przydatne. Na pewno każdy z nas nie raz zastanawiał się jak wyrenderować realistycznie dywan, czy trawę. Podstawowe funkcje programu, nie oferują nam satysfakcjonujących efektów. Zastosowanie Vismatów, które oferuje V-ray, w tym wypadku jakoś nie wystarcza i nie możemy cieszyć się realistycznym wyglądem. W tym poradniku porównany efekt jaki otrzymamy za pomocą V-ray Fur, a Vismat.  Przyjrzyjmy się zatem bliżej temu narzędziu.

Pierwszą kwestia,  o której powinniśmy pamiętać jest to, że futro jest generowane tylko podczas renderowania i nie jest obecne w scenie. To znaczy, że efekt finalny realistycznego włosia zobaczymy dopiero po wyrenderowaniu sceny. Niech nas to nie zmyli, że w widoku modelu w Sketchupie, nie widać tego efektu.

Jak użyć Vray Fur?

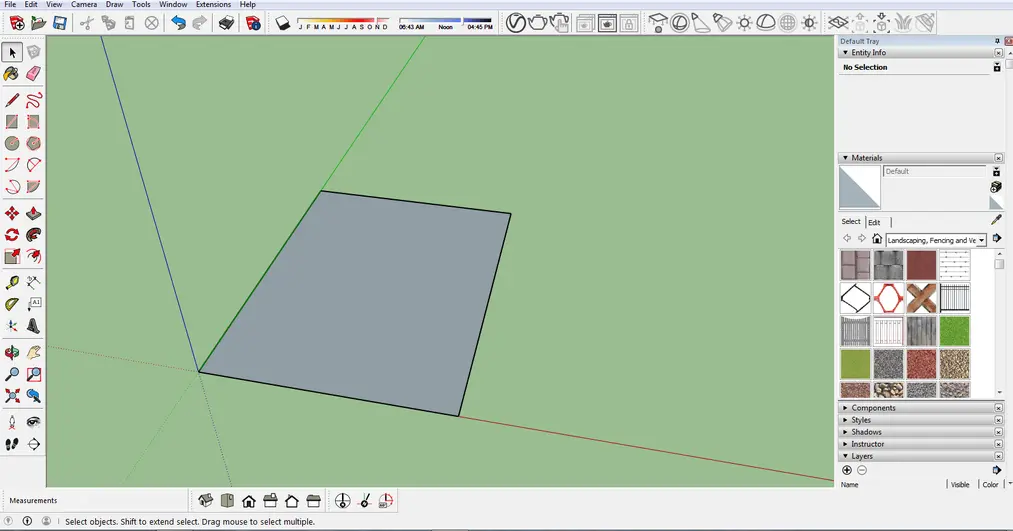

  • Tworzymy płaszczyznę, która ma być naszym dywanem lub trawą

Sketchup- V-ray Fur- czyli jak zrobić realistyczny dywan lub trawę - 02

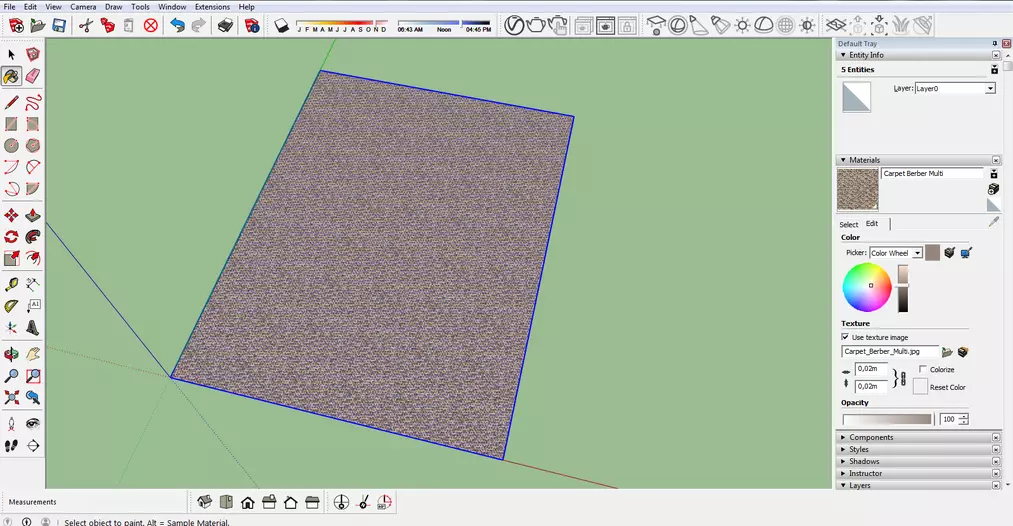

  • Nakładamy na nią teksturę. V-ray Fur połączy swoje mapowanie z teksturą znajdującą się na obiekcie.

Sketchup - V-ray Fur- czyli jak zrobić realistyczny dywan lub trawę - 03

  • Grupujemy obiekt.

To jest szczególnie ważne, aby o tym pamiętać. Narzędzie V-ray Fur będzie nieaktywne, dopóki nie zostanie wybrany obiekt grupy lub komponentu. Nie  obsługuje ono również zagnieżdżonych grup ani komponentów. Kolor szary świadczy o tym, iż narzędzie jest nieaktywne.

Obiekt Fur można kopiować między grupami lub komponentami, otrzyma on bowiem wszystkie powiązane właściwości obiektu.

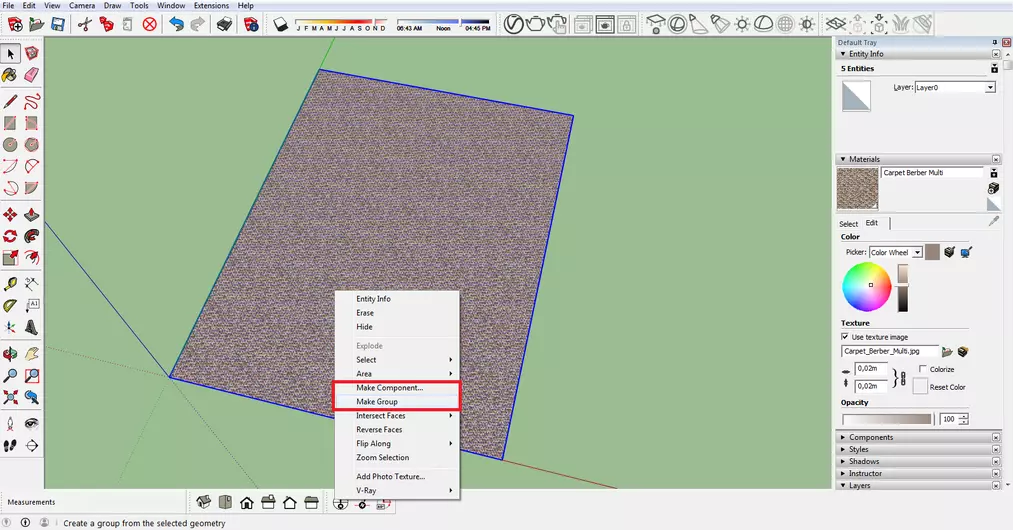

W celu zgrupowania obiektu klikamy na niego prawym klawiszem myszy i wybieramy z paska Make Group, ewentualnie Make Component jeśli chcemy stworzyć obiekt, który będziemy duplikować.

Sketchup- V-ray Fur- czyli jak zrobić realistyczny dywan lub trawę - 04

  • Narzędzie V- ray fur prezentuje się w ten sposób jak na załączonym obrazku. Gdy jest ono nieaktywne jest szare i blade. Możemy zaobserwować je, że tak wygląda dopóki nie zgrupujemy naszej płaszczyzny, o czym wspominałam wcześniej.
Sketchup- V-ray Fur- czyli jak zrobić realistyczny dywan lub trawę-05

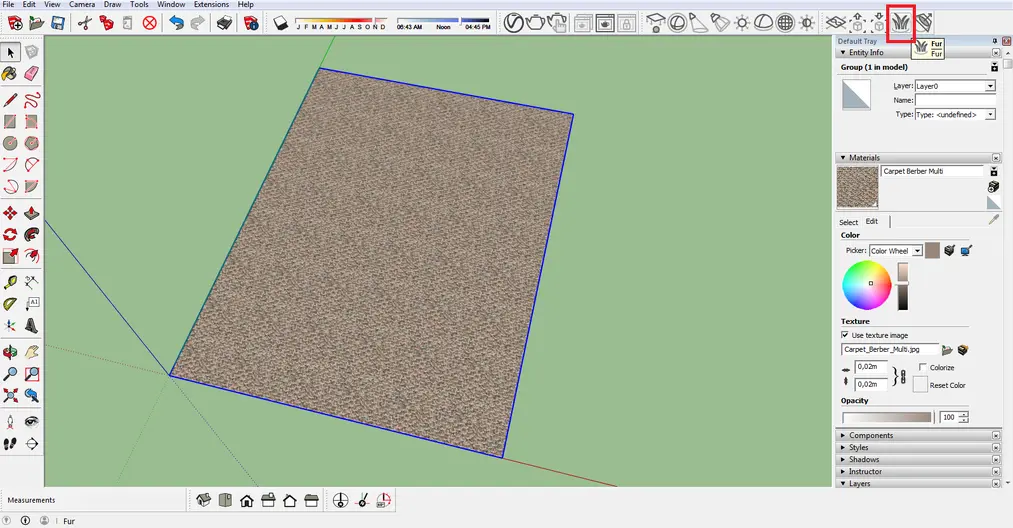

Po wybraniu za pomocą narzędzia Select płaszczyzny zgrupowanej, zauważymy, że kontury ikony V-ray Fur zaczną być wyraźnie czarne.

Sketchup- V-ray Fur- czyli jak zrobić realistyczny dywan lub trawę-06

Sketchup- V-ray Fur- czyli jak zrobić realistyczny dywan lub trawę-07

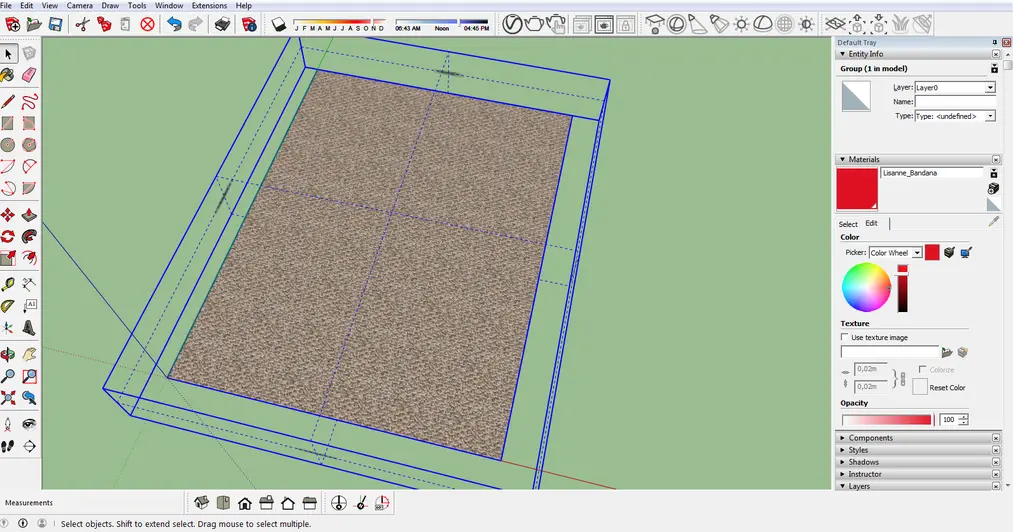

  • Teraz wybierzmy za pomocną narzędzia Select naszą płaszczyznę i kliknijmy w ikonę V-ray Fur. Płaszczyzna powinna wyświetlić nam się inaczej. Pojawi się nowa ramka wokół obiektu, która jest obwiednią tego narzędzia.

Sketchup- V-ray Fur- czyli jak zrobić realistyczny dywan lub trawę-08

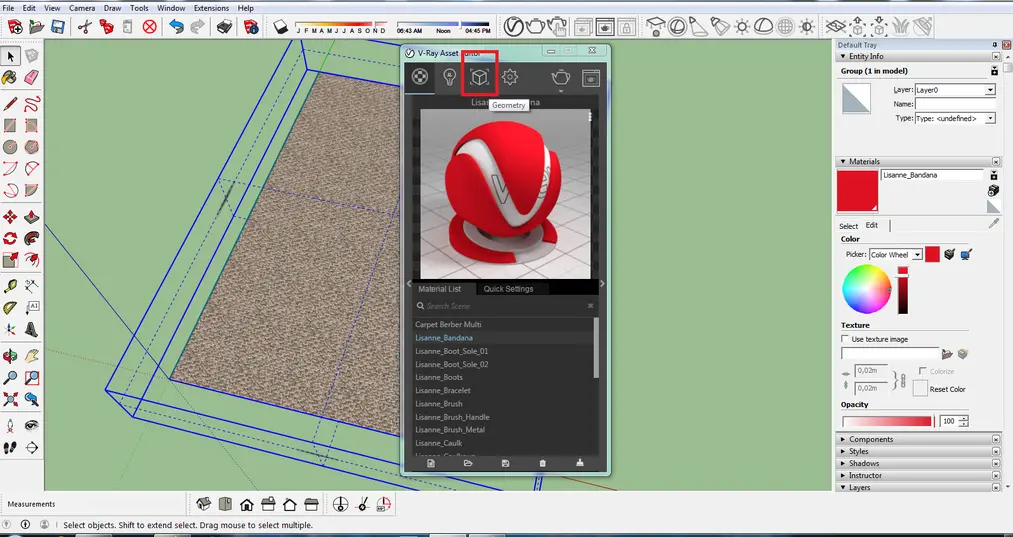

  • Wchodzimy w Asset Editor Sketchup- V-ray Fur- czyli jak zrobić realistyczny dywan lub trawę-09, aby odnaleźć panel ustawień dla V-ray Fur. Dalej przechodzimy do zakładki Geometry (trzecia ikona na górze, przedstawiająca sześcian).

Sketchup- V-ray Fur- czyli jak zrobić realistyczny dywan lub trawę-10

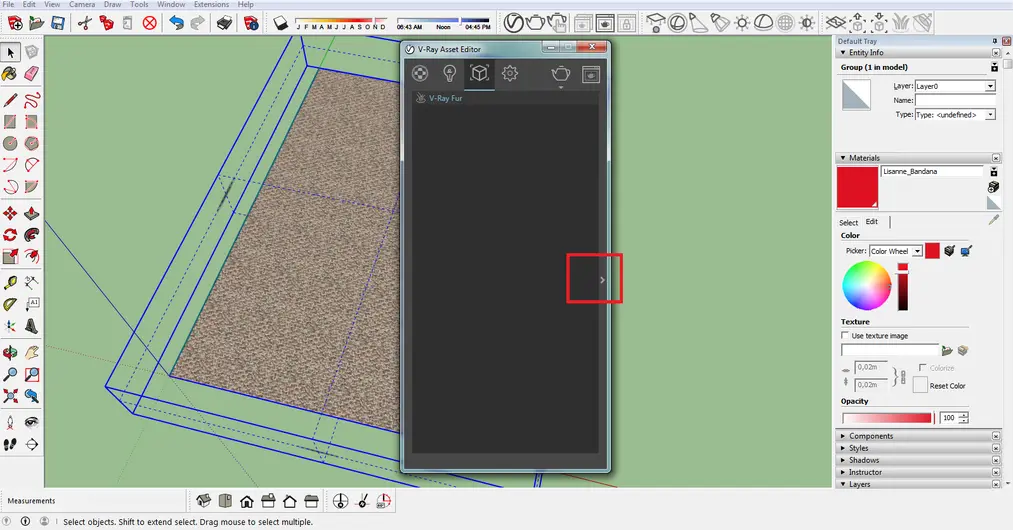

Tu możemy zauważyć zakładkę o nazwie V- ray Fur. Kliknijmy w nią, aby była podświetlona na niebiesko i rozwińmy za pomocą strzałki znajdującej się po prawej stronie.

Sketchup- V-ray Fur- czyli jak zrobić realistyczny dywan lub trawę-11

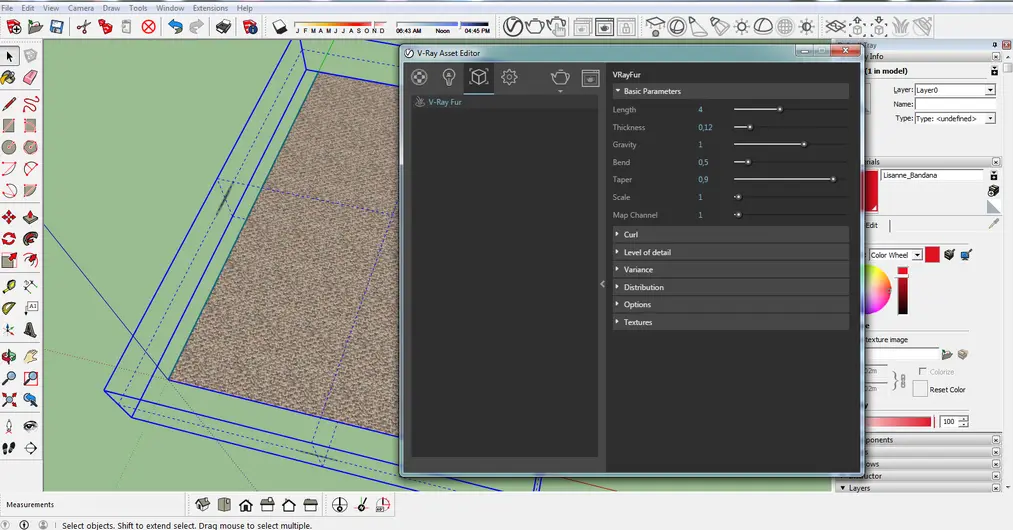

Pojawi nam się okno ustawień dla tego narzędzia.

Sketchup- V-ray Fur- czyli jak zrobić realistyczny dywan lub trawę-12

Główne parametry:

Pamiętajmy, aby płaszczyzna na którą nałożymy teksturę była białego koloru, a nie szarego, gdyż V- ray fur czyta powierzchnie, która jest tzw. stroną lewą i prawą. Jeśli nałożymy na zła stronę teksturę może okazać się, że nasze włosie generować się będzie na odwrót ( do dołu).

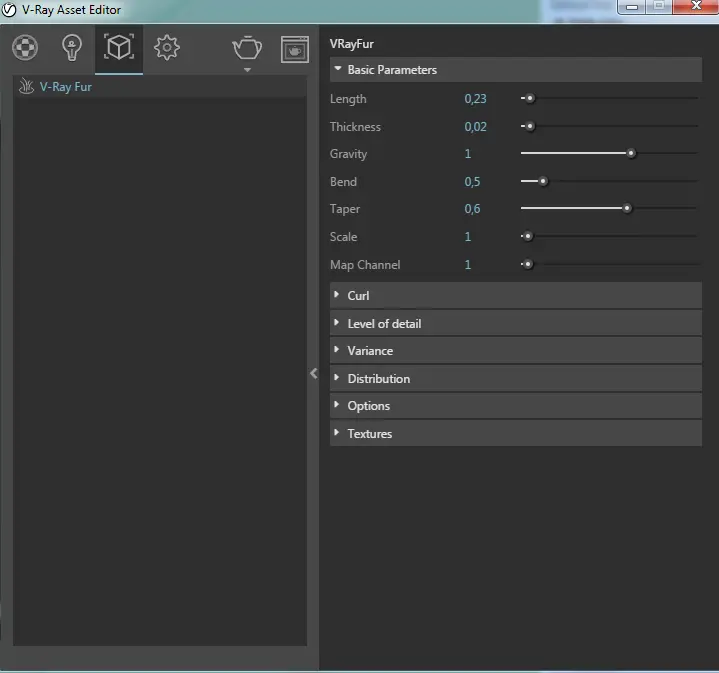

  • Basic Parameters
Tu możemy ustawić długość i grubość naszego włosia. ponad to możemy ustawić parametr Taper "stożkowatości" , to znaczy czy chcemy, aby na końcu pojedynczy włos był cieńszy.  Opcja Bend kontroluje elastyczność pasm futra. Po ustawieniu na 0.0 wszystkie pasma są liniami sztywnymi i prostymi.

Sketchup- V-ray Fur- czyli jak zrobić realistyczny dywan lub trawę-15

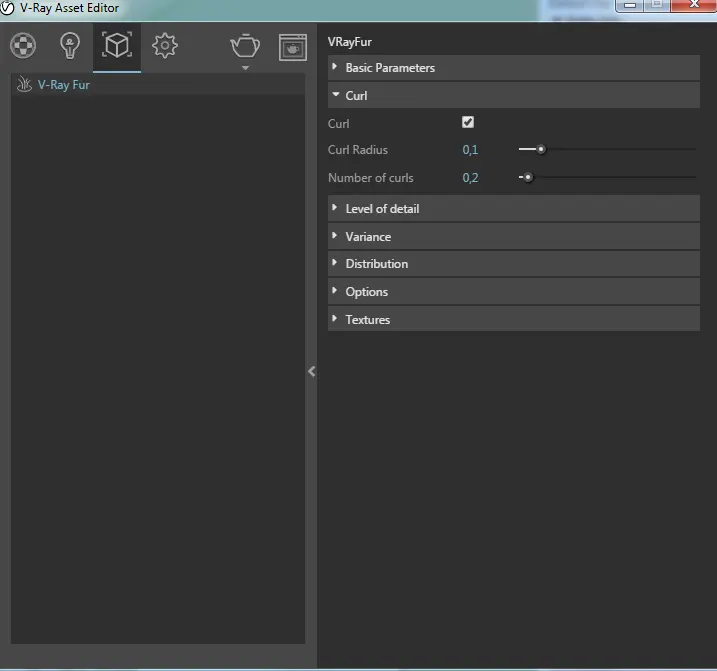

  • Curl
Ta opcja odpowiada za "loki". Można by to określić jako nieregularności w ułożeniu włosia, sprawia, że nie jest on prosto stojący, a zawinięty i niesforny.

Sketchup- V-ray Fur- czyli jak zrobić realistyczny dywan lub trawę-19

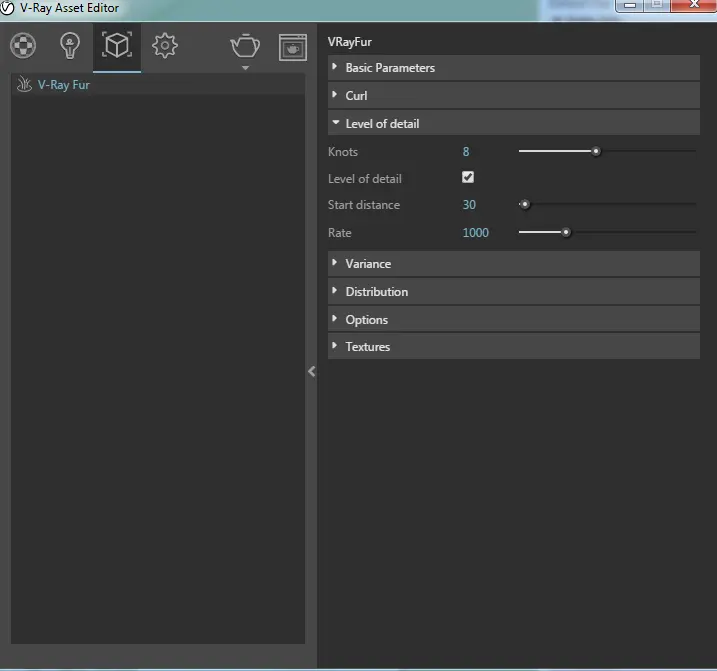

  • Level of detail

Po włączeniu tej opcji V-Ray wygeneruje mniejszą geometrię futra dla części sceny, które są daleko od kamery, a bardziej szczegółową dla tej części bliżej kamery.

Sketchup- V-ray Fur- czyli jak zrobić realistyczny dywan lub trawę-20

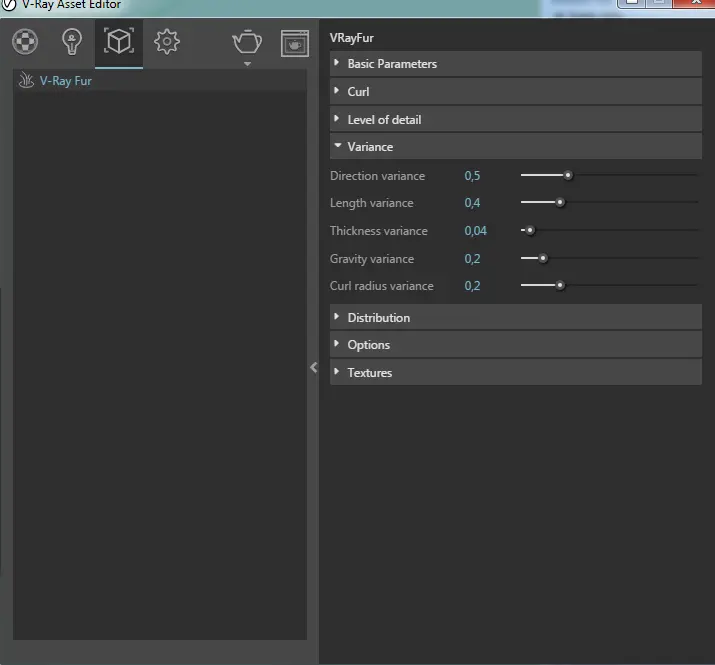

  • Variance
W tym miejscu możemy ustawić kierunek zgięcia i zakrzywienia pasm futra i sprawić aby był on różny i nieregularny.

Sketchup- V-ray Fur- czyli jak zrobić realistyczny dywan lub trawę-21

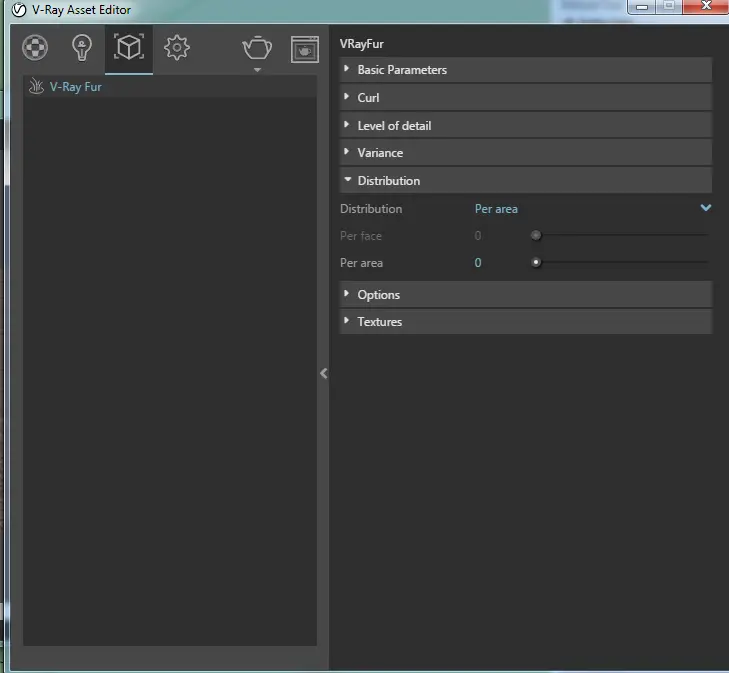

  • Distribution
Ustala gęstość pasm futra dla powierzchni. Per area generuje określoną liczbę włosia, dla płaszczyzny o wartość, którą podamy. Per face natomiast generuję liczbę włosia proporcjonalnie do wielkości płaszczyzny.

Sketchup- V-ray Fur- czyli jak zrobić realistyczny dywan lub trawę-16

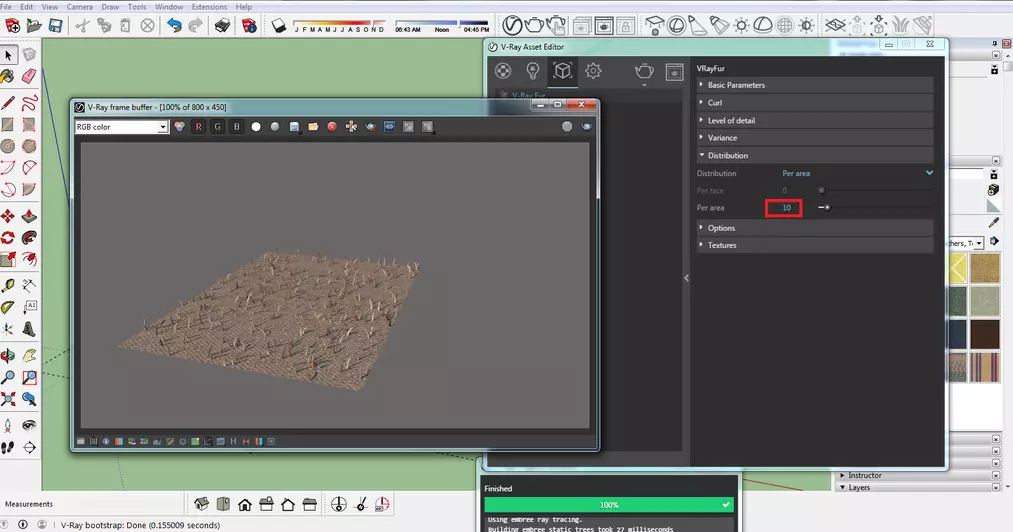

Porównanie. Wartość per area 10 vs 100

po włączeniu V-Ray wygeneruje mniejszą geometrię futra dla części sceny, które są daleko od kamery-17

po włączeniu V-Ray wygeneruje mniejszą geometrię futra dla części sceny, które są daleko od kamery-18
  • Texture
W tym miejscu możemy przypisać  teksturę dla poszczególnych parametrów

Sketchup- V-ray Fur- czyli jak zrobić realistyczny dywan lub trawę-23

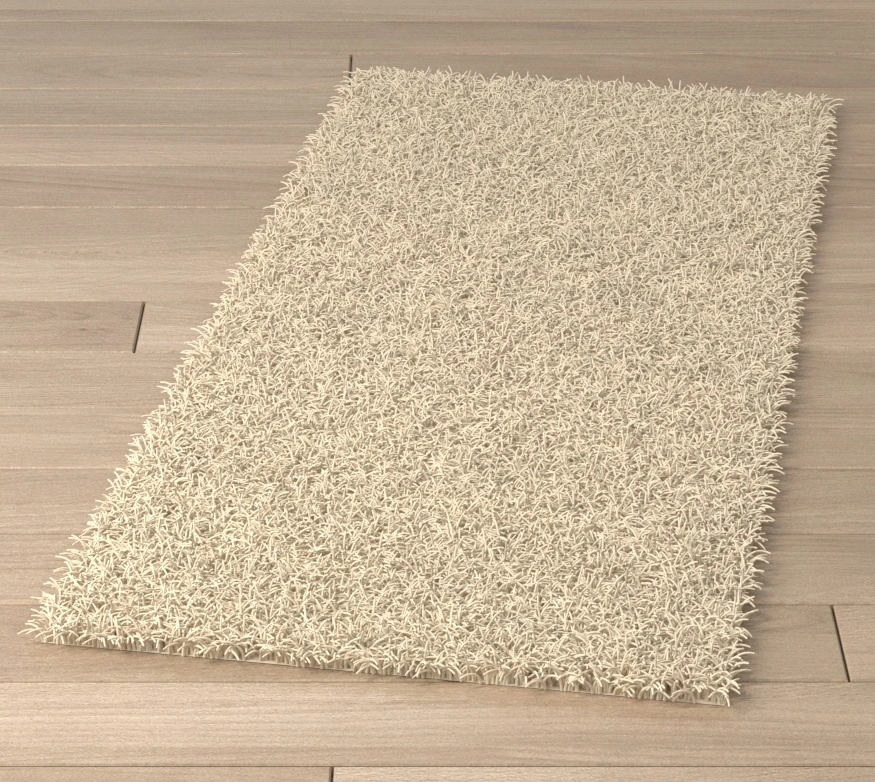

Teraz porównajmy efekt renderu dywanu, na który została nałożona tekstura Vismat z dywanem stworzonym metodą V-ray Fur.

Sketchup - Vray Fur - czyli jak zrobić realistyczny dywan lub trawę - 15

Sketchup - Vray Fur - czyli jak zrobić realistyczny dywan lub trawę - 16

Sami oceńcie, która metoda jest dla Was lepsza :)

Jeśli spodobał wam się ten poradnik i chcesz nadal pogłębiać swoją wiedzę to sprawdź nasz kurs Sketchup. oraz inne poradniki ze Sketchupa.

Pozdrawiamy!
