Jak zapisać layout w Archicadzie? Poradnik

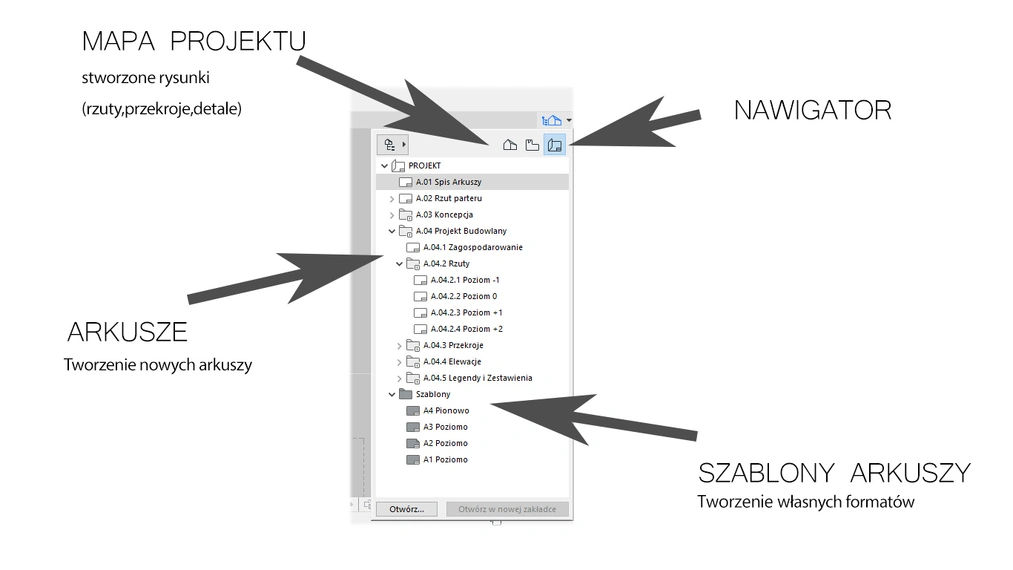

Pierwszym krokiem do zapisania efektów naszej pracy jest ustawienie formatki, dostosowanie wymiarów tabelki, wielkości papieru. Aby, dokonać zapisu należy kliknąć na okno Nawigator znajdujące się w prawym górnym rogu okna.

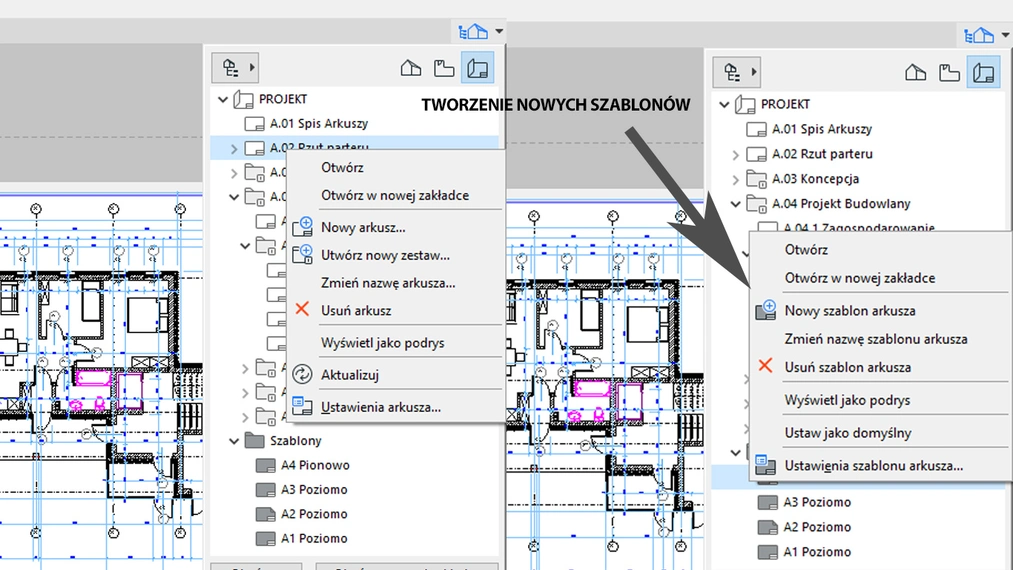

Następnie należy wybrać teczkę arkuszy. Pokaże nam się nasz projekt z gotowymi zakładkami typu: Projekt Budowlany, Koncepcja, Szablony. Aby, stworzyć własną/ niestandardową formatkę do druku należy w okolicy zakładki szablony kliknąć prawy przycisk myszy i wybrać nowy szablon arkusza. Wyskoczy nam okienko w którym możemy stworzyć dowolny format papieru od standardowych papierów metrycznych ISO (A1, A2, A3 etc.) po nietypowe formaty branżowe. Jeśli chcemy, aby nasz format ISO np. o formacie A2 420x594 mm został puszczony z rolki wystarczy, że zmienimy ręcznie wartość z 420mm na np. 600x594mm.

Gdy mamy już ustawiony format papieru musimy teraz stworzyć nowy arkusz. Na początku proponuję skasować gotowe arkusze. Przerabianie ich niekiedy zajmuje dużo więcej czasu niż stworzenie własnego, a pozwala na zachowanie porządku według stworzonego przez nas systemu. Kolejną istotną kwestią jest tworzenie folderów każdego z zamykanych etapów.

Po kolei:

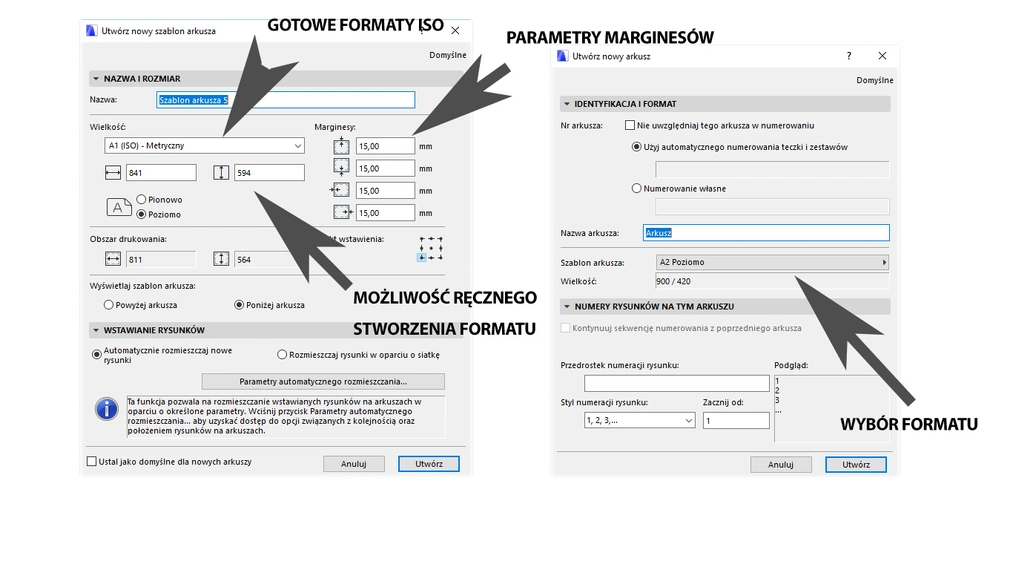

Klikamy prawym przyciskiem myszy w przestrzeni arkuszy. Wybieramy podpunkt nowy arkusz. W oknie, które nam wyskoczyło możemy nadać nową nazwę oraz wybrać format strony.

Po stworzeniu arkusza przechodzimy do mapy projektu, wybieramy interesujący nas rysunek np. rzut. W przestrzeni papieru klikamy prawym przyciskiem myszy i wybieramy zakładkę zachowaj widok i umieść na arkuszu. Po wybraniu tego polecenia program przerzuci nas automatycznie do ostatniego klikniętego/ stworzonego przez nas arkusza. Wystarczy kliknąć lewym przyciskiem na arkuszu, aby pojawił nam się nasz rysunek. Od tego momentu możemy modyfikować parametry naszego rysunku m.in. skalę, nazwę etc.

Aby, ustawić skalę dla naszego layoutu musimy na palecie info wybrać skala. Wyskoczy nam okienko z gotowymi parametrami. Możemy oprócz tworzenia standardowych skali 1:100, 1:50 etc. stworzyć własną bardziej niestandardową.

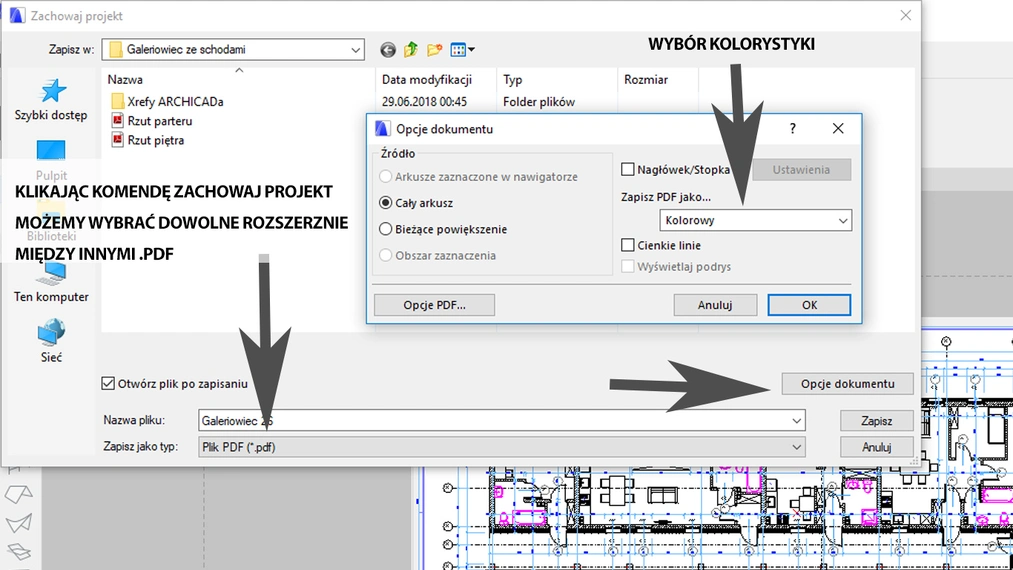

Zapisywanie pojedynczego arkusza kończymy (musimy być cały czas w oknie layotu wybraniem z lewej strony okna: zachowaj jako > wybieramy z formatów .pdf. Przed zapisaniem proponuję przejść jeszcze do okna opcje dokumentu. Możemy tam wybrać czy druk ma być czarno-biały lub kolorowy. Jeśli chcemy, aby w naszym pdfie znalazło się więcej rysunków wybieramy: arkusze zaznaczone w nawigatorze.

Pozdrawiam!
