Jak importować dwg do Sketchup? - Tutorial. poradnik

Pliki o rozszerzeniu CAD spokojnie możemy otwierać w Sketchupie
i wykorzystywać jako tak zwany podkład pod nasz model 3D. Import jest prosty, musimy pamiętać jednak, że tego typu operację możemy dokonać jedynie w licencjonowanej wersji PRO lub 30- dniowych PRO. Zatem możemy przygotowywać nasze rzuty w AutoCADzie czy ArchiCADzie lub jeszcze innym programie. Jedyne o czym musimy pamiętać, to aby zapisać nasz plik w rozszerzeniu - dwg.

Aby załadować takowy plik do Sketchupa wystarczy wejść w File -> Import .

Otworzy nam się nowe okno.

Jak importować dwg do Sketchup? - Tutorial. poradnik - 02

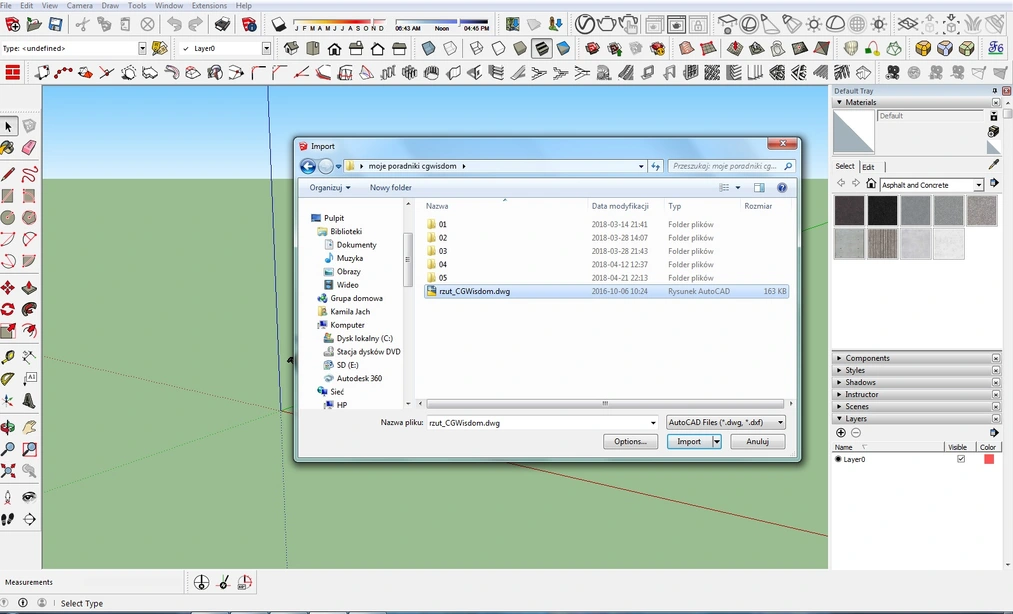

Musimy wskazać gdzie znajduje się na dysku, który chcemy zaimportować. W rozwijanym panelu po prawej musimy ustawić - AutoCAD Files (dwg, dxf). Jak widzimy na obrazku powyżej dopóki tego nie ustawimy, to pliki z rozszerzeniem dwg i dxf nie będą widoczne. Jednak po ustawieniu tej opcji w naszym folderze ukazują się wszystkie pliki jakie posiadamy w formacie CADowskim. Ja posiadam taki jeden i ten będę chciała zaimportować na potrzeby tego tutorialu. Jak widać poniżej, pojawił się w folderze plik dwg o nazwie "rzut_CGWisdom "

Jak importować dwg do Sketchup? - Tutorial. poradnik - 03

Jedyne co musimy zrobić dalej to kliknąć "Import". Po chwili naszym oczom ukaże się tablica z podsumowaniem ile rzeczy zostało zaimportowanych z tego rzutu.

Jak importować dwg do Sketchup? - Tutorial. poradnik - 04

Gdy klikniemy "Close" pokaże nam się w programie nasz rzut, który prezentuje się tak.

Jak importować dwg do Sketchup? - Tutorial. poradnik - 05

Warto sprawdzić czy nasz zaimportowany plik mamy w odpowiedniej skali. Jeśli nie, to możemy go bez problemu skalować tak jak każdy obiekt w Sketchupie. Ponadto rzut podlega edycjom takim samym jak wszystkie inne obiekty Sketchupa, takim jak choćby rozgrupowanie. Sketchup będzie snapował do linii rzutu zaimportowanego, więc właściwie wystarczy obrysować podkład po liniach aby otrzymać zarys naszego modelu 3D.

Polecam także obejrzeć darmową lekcję o importowaniu plików CAD, którą znajdziemy pod adresem

Znajduje się ona w Lista filmów- "Import rzutu CAD"

Jak importować dwg do Sketchup? - Tutorial. poradnik - 06

Jeśli chcesz nauczyć się Sketchupa bez wychodzenia z domu to zachęcamy do zapoznania się z naszymi kursami online :).

Pozdrawiam!
