Archicad – Schemat funkcjonalny z użyciem stref (Poradnik, tutorial)

Archicad – Schemat funkcjonalny z użyciem stref (Poradnik, tutorial)


Zasadę funkcjonowania mniejszych budynków można łatwo odczytać z rzutu i przekroju, jednak w przypadku większych projektów bardzo pomocne okazują się schematy. Jednym z nich jest ten prezentujący podział na strefy, ich rozmieszczenie i wzajemne relacje czyli funkcjonalny. Niezależnie na jakim etapie powstawania projektu tworzymy taką grafikę dobrze wiedzieć, że zamiast używać do tego programów takich jak Photoshop, możemy to zrobić szybko w Archicadzie używając stref.

Archicad - Przygotowanie stref

Na początku ważne jest odpowiednie przygotowanie stref. Musimy się zastanowić, co chcemy przedstawić na schemacie i jak ma wyglądać, czyli na jakie kategorie będziemy dzielić przestrzeń i odpowiednio przypisać pomieszczenia.

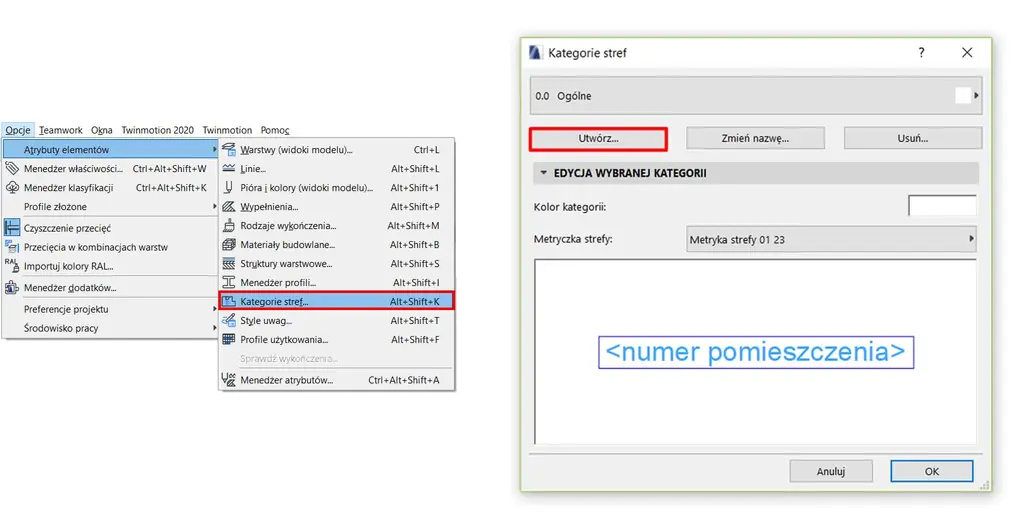

W celu ustawienia tego wybieramy na górnym pasku „Opcje” następnie „Atrybuty elementów”„Kategorie stref”. Tutaj możemy tworzyć rodzaje stref, do których potem będziemy mogli przypisać pomieszczenia. Dodajemy nową klikając przycisk „Utwórz”.

Archicad – Schemat funkcjonalny z użyciem stref - 02

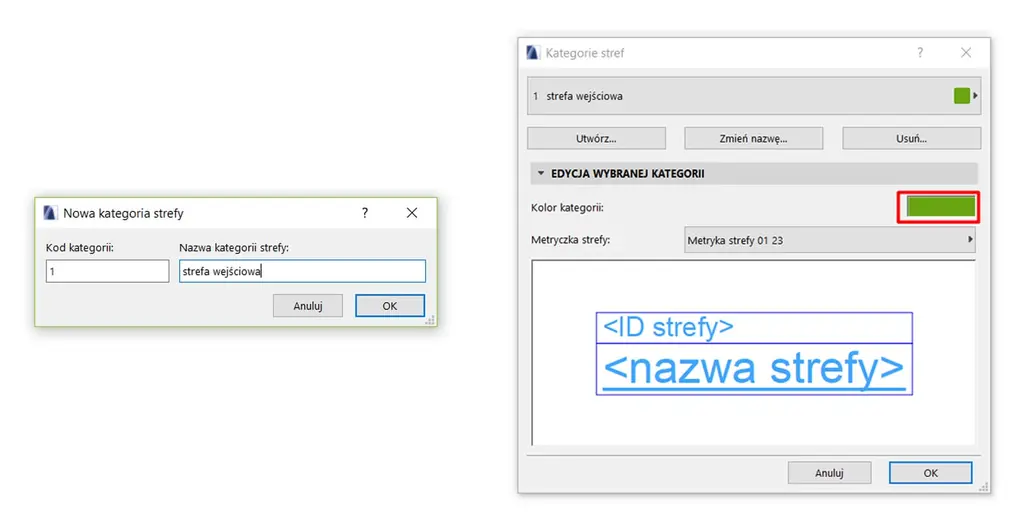

Wyskoczy nam okno dialogowe, w  którym możemy wpisać kod oraz nazwę kategorii. Po zatwierdzeniu wracamy do poprzedniego, gdzie klikając w prostokąt w obok napisu „Kolor kategorii” możemy zmienić jej barwę wyświetlaną na rzucie.  Tworzymy ich tyle, ile potrzebujemy i zatwierdzamy zmiany klikając „OK”.

Archicad – Schemat funkcjonalny z użyciem stref - 03

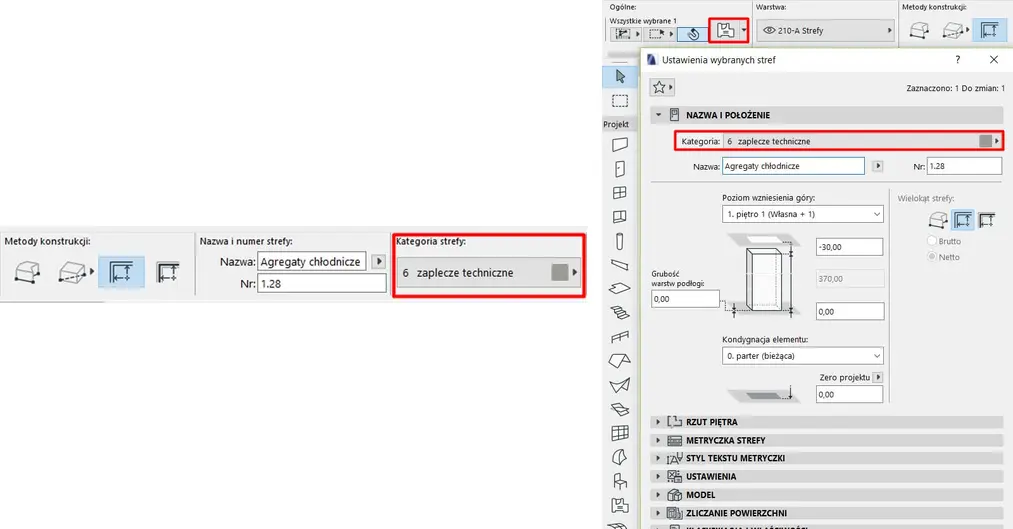

Następnym krokiem jest przypisanie stref do odpowiednich kategorii. Możemy to zrobić wybierając ją z listy w  palecie info lub w ustawieniach strefy w karcie „Nazwa i położenie”.

Archicad – Schemat funkcjonalny z użyciem stref - 04

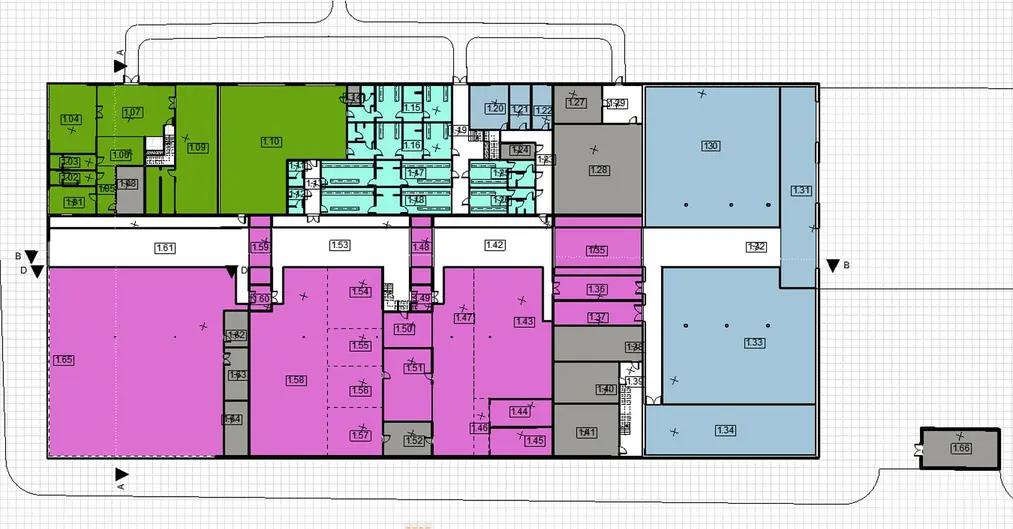

Po przypisaniu strefy do odpowiedniej kategorii zmieni się jej kolor na rzucie zgodnie z tym, co wybraliśmy we wcześniejszym kroku

Archicad – Schemat funkcjonalny z użyciem stref - 05

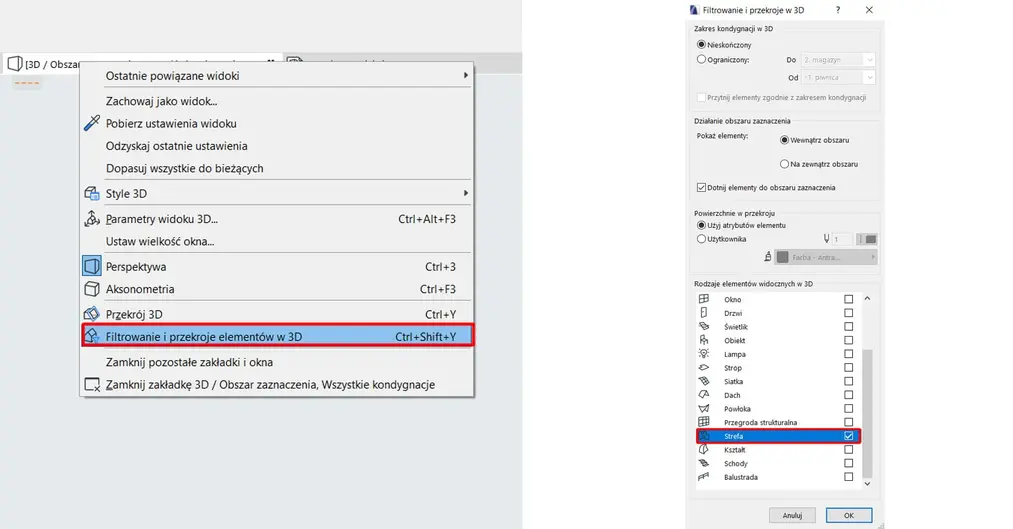

Teraz przechodzimy do karty widoku 3D. Klikamy na nią prawym przyciskiem myszy i otwieramy okno „Filtrowania i przekrojów elementów w 3D”. W dolnej części wybieramy jako widoczne tylko strefy.

Archicad – Schemat funkcjonalny z użyciem stref - 06

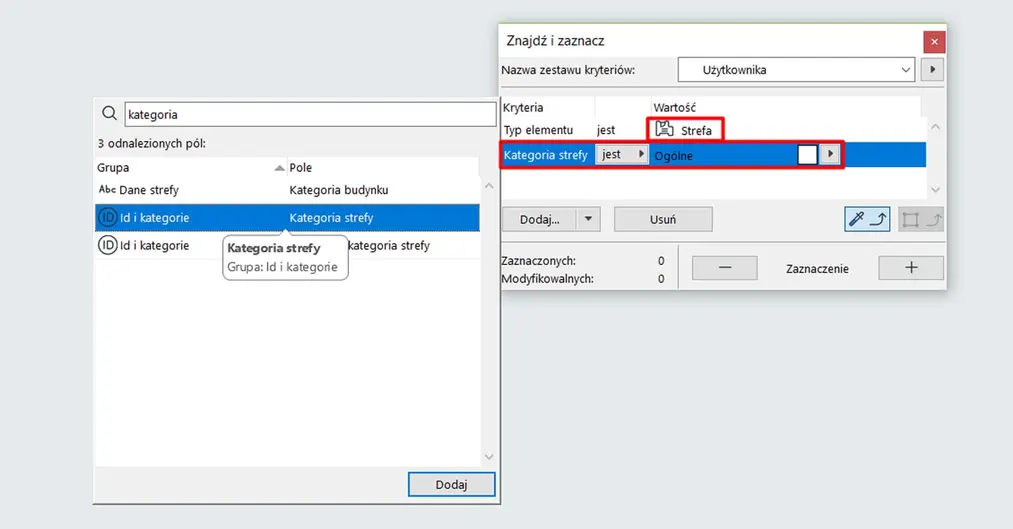

Kolejnym krokiem jest wybranie w  narzędziu „Znajdź i zaznacz” (w karcie „Edycja” lub skrót Ctrl+F) typu elementu jako „Strefa” i dodania kryterium „Kategoria strefy”.

Archicad – Schemat funkcjonalny z użyciem stref - 07

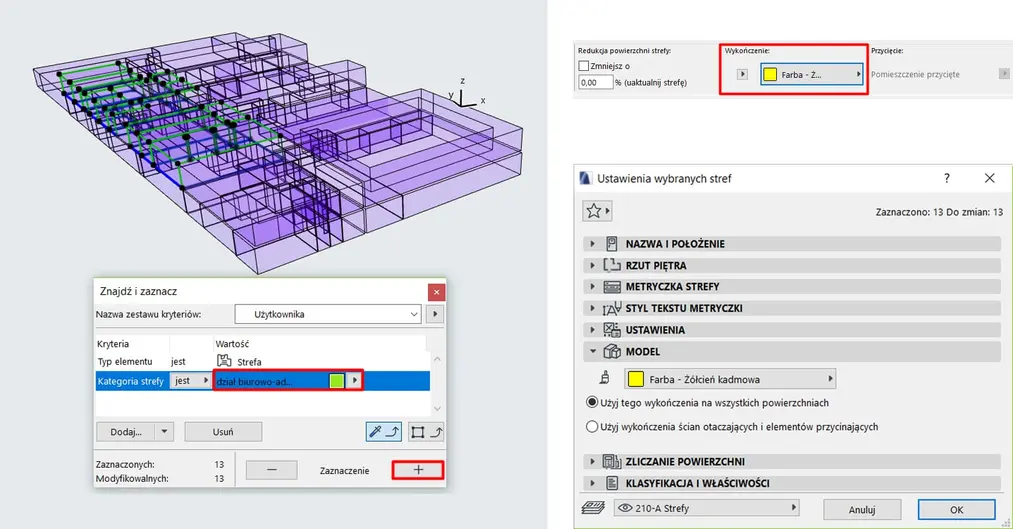

Wybieramy z listy jedną z kategorii i klikamy ikonę plusa, by zaznaczyć w widoku wszystkie strefy należące do niej. Następnie zmieniamy wykończenie na farbę w kolorze takim, jaki nam odpowiada. Możemy to zrobić w palecie info lub w ustawieniach strefy w karcie modelu. Powtarzamy to dla każdej kategorii.

Archicad – Schemat funkcjonalny z użyciem stref - 08

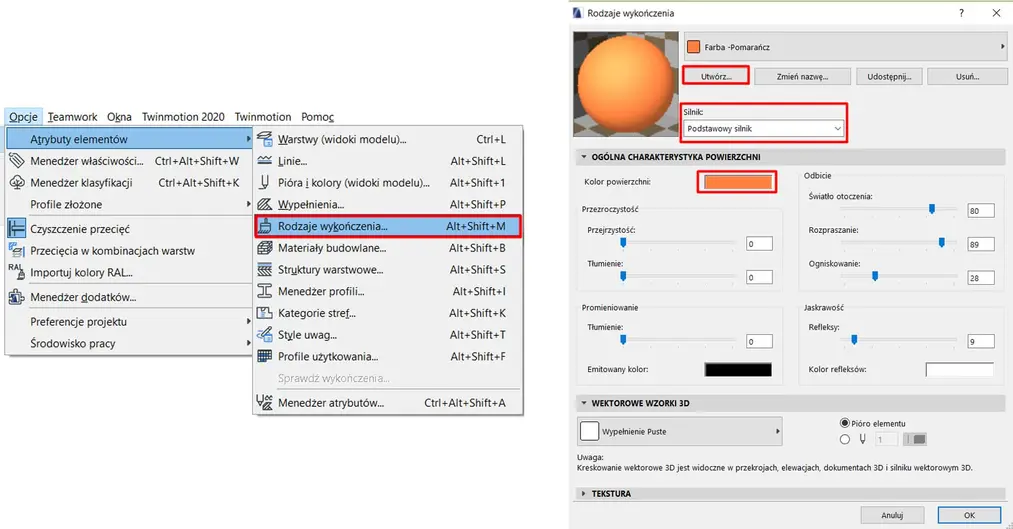

Jeśli w podstawowym zestawie wykończeń nie ma koloru, który by nam odpowiadał to zawsze możemy stworzyć własny. Otwieramy kartę „Opcje”, potem „Atrybuty elementów” i „Rodzaje wykończenia…”. W  otwartym oknie wybieramy dowolny rodzaj farby i tworzymy nowy na jego podstawie za pomocą przycisku „Utwórz” i opcji „Powiel”. Sprawdzamy, czy wybrany silnik to podstawowy i zmieniamy kolor w pierwszej karcie.

Archicad – Schemat funkcjonalny z użyciem stref - 09

Teraz możemy zmienić widok na aksonometrię klikając w kartę 3D prawy przyciskiem myszy. W celu lepszego wyglądu graficznego możemy zaznaczyć pojedyncze piętro zaznaczeniem jednokondygnacyjnym, czyli pierwszym od lewej w narzędziu „Zaznaczenie” i  klikając F4 zobaczymy strefy tylko z tego poziomu w widoku 3D.

Archicad – Schemat funkcjonalny z użyciem stref - 10

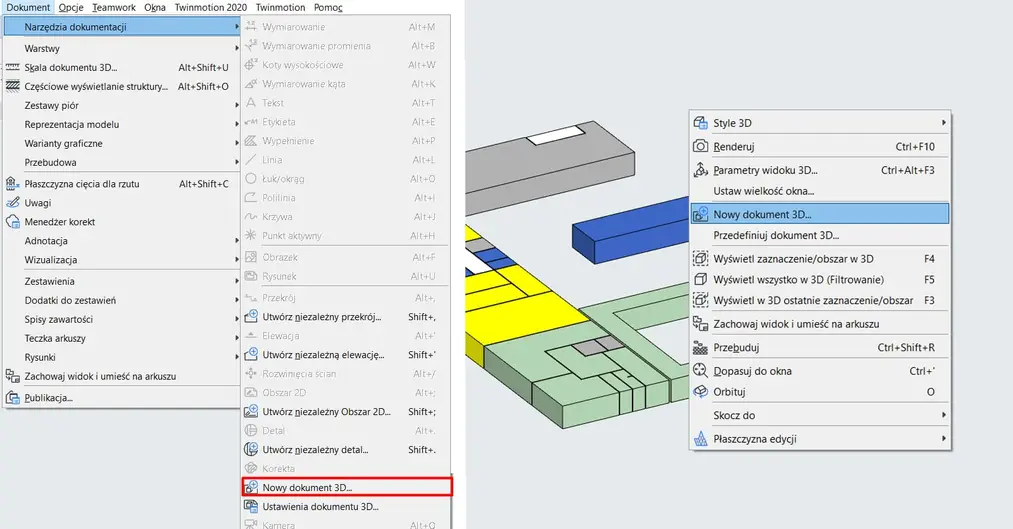

Następnym krokiem jest utworzenie dokumentu 3D. Klikamy prawym przyciskiem myszy w przestrzeń roboczą poza modelem w karcie 3D i w menu kontekstowym wybieramy „Nowy dokument 3D…”. Tą samą opcję znajdziemy także rozwijając z górnego paska „Dokument”„Narzędzia dokumentacji”.

Archicad – Schemat funkcjonalny z użyciem stref - 11

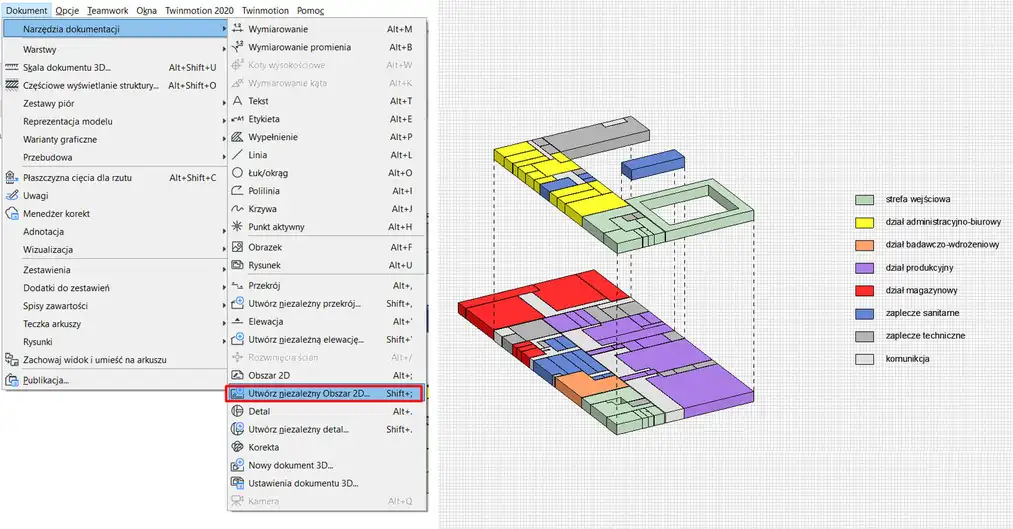

Później tworzymy nowy obszar 2D, który znajdziemy w tym samym miejscu co dokument 3D. Zaznaczamy zawartości dokumentów 3D poszczególnych kondygnacji i kopiujemy je do obszaru 2D. Tam możemy dodawać linie, tekst, czy nowe wypełnienia, które pozwolą nam uzyskać pożądany końcowy efekt. Teraz wystarczy tylko wrzucić obszar 2D na arkusz i wydrukować :)

Archicad – Schemat funkcjonalny z użyciem stref - 12

 Jeżeli chcielibyście dowiedzieć się więcej na temat tego programu, to sprawdź nasz - Kurs Archicad 20 od podstaw.

Pozdrawiam!
